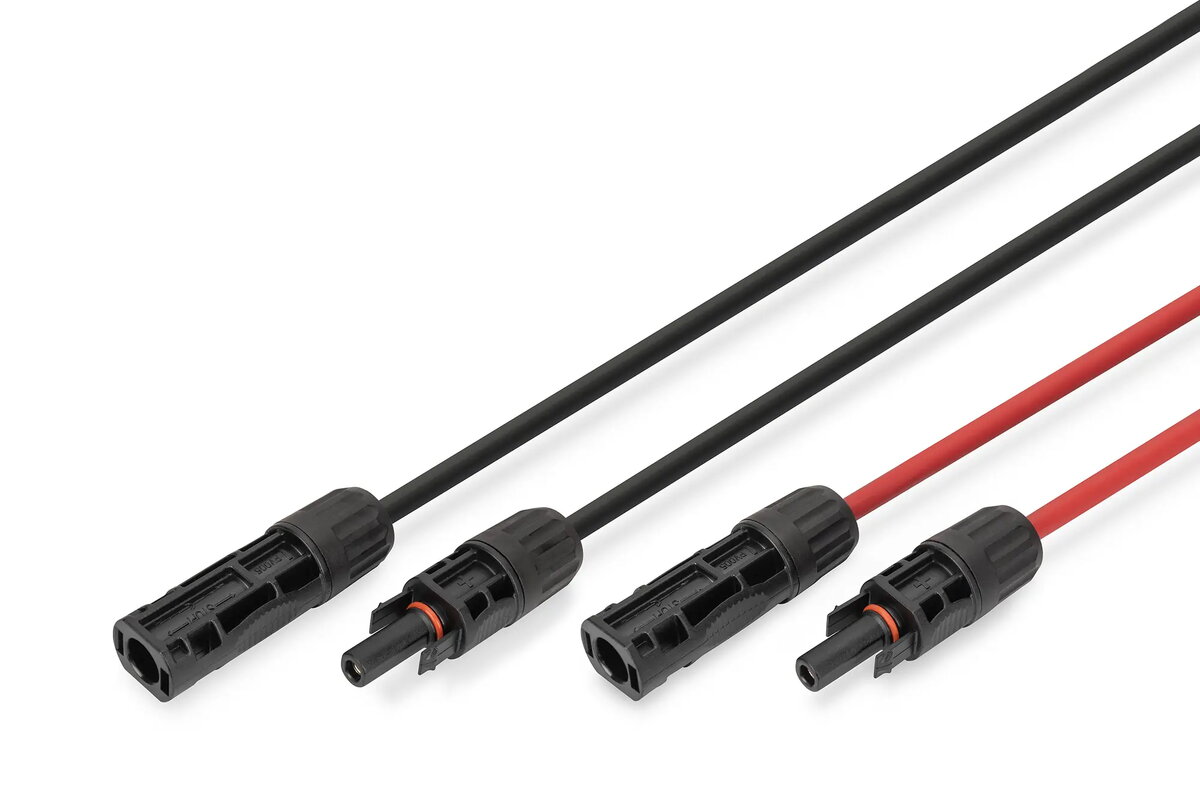

Kabelis Digitus DK-SCEC66-0050 6 mm² MC4 5 m Melns Sarkans

Digitus DK-SCEC66-0050 ir gatavs lietošanai saules paneļu pagarinājuma kabelis ar iepriekš uzstādītiem MC4 vītnes un ligzdas savienotājiem, paredzēts drošām līdzstrāvas pieslēgšanām fotovolētu sistēmās. Ar 6 mm² lakuotas vara vadītāju un 5 m garumu kabelis atbalsta mūsdienu augstsprieguma PV instalācijas līdz 1500 V DC. XLPO izolācija un izturīga ārējā apvalka nodrošina aizsardzību pret UV starojumu, mitrumu, ozonu un mehānisku iedarbību, bet ugunsizturība (UL94 V-0) un zems kontaktpretestības līmenis samazina enerģijas zudumus.

Priekšrocības

Lakuota vara stieple nodrošina augstu vadītspēju un aizsardzību pret koroziju ar 6 mm² šķērsgriezumu. Iepriekš montētie MC4 savienotāji ļauj ātri un bez instrumentiem izveidot drošus savienojumus. Kabelis ir paredzēts spriegumiem līdz 1500 V DC un darbojas temperatūrā no -40 °C līdz +85 °C. Tam ir UL94 V-0 ugunsizturības klase, zema kontaktpretestība (≤ 0,5 Ω) un atbilstība starptautiskajiem standartiem EN 50618, EN 60332-1-2 (Eca) un EN 62852:2015, kas nodrošina ilgtspēju un drošību. Elastīgais dizains un laika apstākļu izturīgais apvalks padara to piemērotu pastāvīgai ārējai lietošanai.

Piemērots

• Saules paneļu savienošana rindās un paneļu laukumos
• Moduļu savienošana ar invertoriem un sadales kārbām
• Pagarinājumu instalācijas dzīvojamo un komerciālo PV sistēmu ierīkošanā

Galvenās specifikācijas

• Garums: 5 m
• Vadītāja šķērsgriezums: 6 mm²
• Sprieguma robeža: līdz 1500 V DC / 1000 V AC
• Nomātais strāvas stiprums: 30 A
• Vadītāja materiāls: lakāta vara
• Vadītāja struktūra: TS 84/0.285 mm
• Vadītāja diametrs: 3,0 mm
• Izolācijas materiāls: XLPO
• Apvalka materiāls: XLPO
• Savienotāja materiāls: PPE, PA66, bez halogēniem
• Izolācijas diametrs: 4,4 mm ±0,1 mm
• Ārējais diametrs: 6,1 mm ±0,2 mm
• Temperatūras diapazons: -40 °C līdz +85 °C
• Kontaktpretestība: ≤ 0,5 Ω
• Izolācijas pretestība: ≥ 500 MΩ·km
• Dielektriskā izturība: AC 6,5 kV / DC 15 kV (5 minūtes)
• Iskru tests: 7 kV
• Standarti un sertifikāti: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Mētelis krāsa: 1x melns, 1x sarkans
• Savienojums 1: MC4 vītnes
• Savienojums 2: MC4 ligzda
• Putekļu/mitruma aizsardzība: IP65 / IP68

Kā lietot

Pievienojiet kabeli, savienojot MC4 vītni un ligzdu ar atbilstošajiem MC4 konektoriem uz paneļiem, invertora vai sadales kārbas līdz dzirdamai aizslēgšanās skaņai. Pārliecinieties par polaritātes pareizību (melns = mīnuss, sarkans = plus) pirms barošanas ieslēgšanas. Kloziet kabeli bez asām malām un izvairieties no pārāk ciešiem pagriezieniem, ievērojot minimālo saliekšanas rādiusu; nostipriniet kabeli, lai novērstu mehānisko spriegumu. Ievērojiet vietējās elektroinstalācijas prasības un ražotāja norādījumus sistēmas integrēšanas laikā.

Lietošanas ieteikumi

Lai nodrošinātu ilgtermiņa veiktspēju ārā, izvairieties no pastāvīgas saskares ar agresīvām ķīmiskām vielām un aizsargājiet kabeli no pārmērīgas nodiluma. Regulāri pārbaudiet konektorus uz koroziju vai bojājumiem un nomainiet kabeli, ja izolācija vai konektori ir bojāti. Izmantojiet tikai savietojamas MC4 detaļas un nepārsniedziet sistēmas strāvas un sprieguma vērtības (1500 V DC, 30 A).
