Digitus DN-93512 CAT 5e Class D ekranēts Keystone modulis ar RJ45 un LSA savienotājiem

Digitus DN-93512 CAT 5e klases D ekranētais Keystone modulis ar RJ45 un LSA savienotājiem ir augstas veiktspējas tīkla komponents, kas paredzēts uzticamu un no traucējumiem aizsargātu lokālo tīklu infrastruktūras izveidei. Atbilstoši 5e kategorijas standartiem šis ekranētais modulis nodrošina datu pārraides ātrumu līdz 1 Gbps un frekvenci līdz 100 MHz. Tas apvieno RJ45 ligzdu un LSA izolācijas pārgriešanas savienotājus, kas iebūvēti izturīgā niķelētā cinka lējuma korpusā, garantējot stabilu signāla pārraidi un ilgmūžību prasītos apstākļos.

Priekšrocības

Šis ekranētais Keystone modulis izmanto pilnu 360 grādu ekranējuma kontaktu sistēmu, kas efektīvi novērš elektromagnētiskos traucējumus un uztur signāla integritāti garās kabeļa līnijās. Ar krāsām kodētas LSA lentes, kas atbilst EIA/TIA 568 A un B standartiem, vienkāršo vadu pievienošanas procesu un nodrošina precīzu kontaktu izvietojumu. Pateicoties augstas kvalitātes materiāliem, piemēram, apzeltītiem kontaktiem un izturīgam metāla korpusam, ierīce nodrošina ilgu kalpošanas laiku ar vairāk nekā 750 iespraušanas cikliem. Kompaktais dizains ļauj to ērti uzstādīt standarta sadales paneļos un sienas ligzdās.

Piemērots

• Strukturēto kabeļu sistēmu izveidei dzīvojamās un biroju telpās
• Ekranētu vītā pāra kabeļu terminēšanai sadales paneļos
• Tīkla sienas ligzdu un virsapmetuma kārbu instalācijai
• Gigabitu Ethernet tīklu izveidei, kur nepieciešama aizsardzība pret elektromagnētiskiem traucējumiem

Šis modulis nav piemērots augstākas kategorijas Cat 6, Cat 6A vai Cat 7 tīkliem, kuru darbības frekvences pārsniedz 100 MHz. Tas var nebūt piemērots arī kabeļiem ar vadītāju diametru, kas atrodas ārpus atbalstītā 22 līdz 26 AWG diapazona, vai neekranētām vidēm, kur pilnībā nav nepieciešama aizsardzība pret ārējiem traucējumiem.

Galvenie parametri

• Pārraides kategorija: CAT 5e klase D
• Maksimālā joslas platuma frekvence: 100 MHz
• Datu pārraides ātrums: līdz 1 Gbps
• Savienotāji: RJ45 sievišķais (8P8C) pret LSA spailēm
• Ekranējums: 360 grādu pilns pārklājums
• Korpusa materiāls: niķelēts cinka lējums
• Atbalstītais vadu izmērs: 22 līdz 26 AWG
• Darba temperatūras diapazons: no -20 grādiem pēc Celsija līdz +70 grādiem pēc Celsija
• Mehāniskā izturība: vairāk nekā 750 savienošanas ciklu

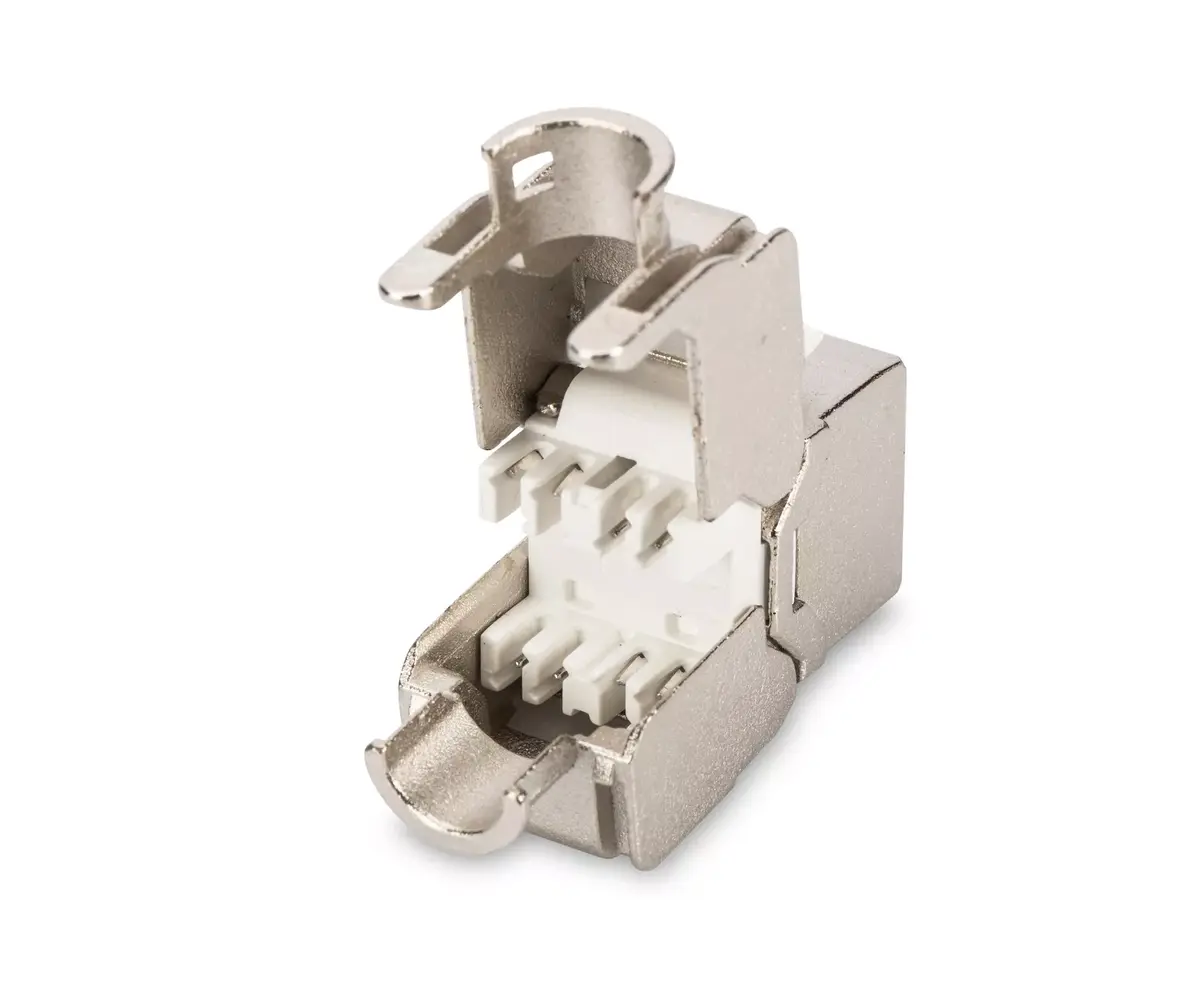

Uzstādīšana prasa vītā pāra kabeļa ārējā apvalka noņemšanu, lai atklātu atsevišķus vadus, to sakārtošanu atbilstoši krāsu kodējumam un iespiešanu LSA spailēs. Integrētie kabeļu fiksācijas elementi ļauj droši nostiprināt kabeli. Pēc vadu pievienošanas un liekā garuma nogriešanas modulis tiek vienkārši ieslēgts saderīgā sadales panelī vai sienas kontaktligzdā bez vajadzības pēc īpašiem instrumentiem.

Lietas, kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu tīkla kabelis atbilst CAT 5e specifikācijai
• Pārbaudiet, vai kabeļa dzīslu diametrs atbilst 22 līdz 26 AWG diapazonam
• Pārliecinieties, ka jūsu sadales paneļi vai ligzdas atbilst standarta Keystone izmēriem
• Izvērtējiet, vai jūsu tīkla instalācijai tiešām ir nepieciešams izmantot ekranētus kabeļus un komponentus

Lai sasniegtu labāko tīkla veiktspēju, vienmēr saglabājiet kabeļu pāru vijumu integritāti līdz pašam terminēšanas punktam, nodrošiniet pareizu ekranējuma un zemējuma kontakta savienojumu, kā arī pirms ekspluatācijas sākšanas pārbaudiet līniju ar tīkla kabeļu testeri.
