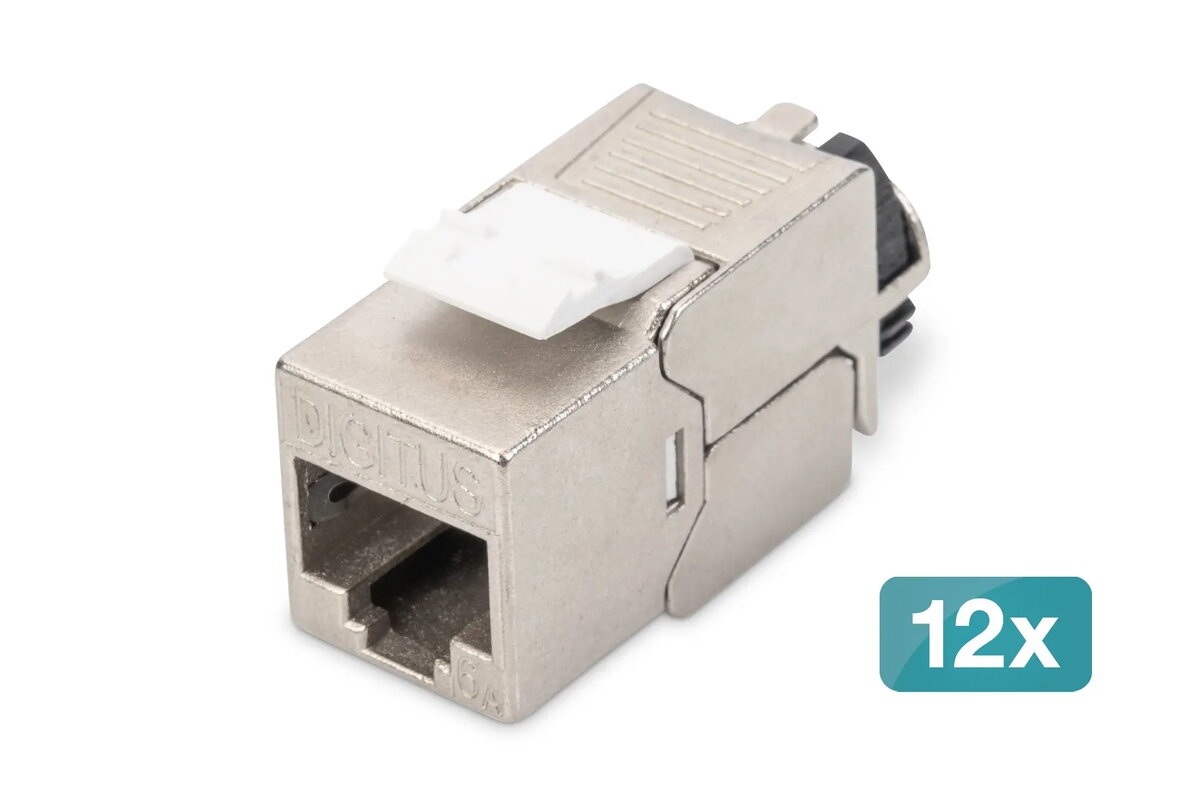

Keystone modulis DIGITUS CAT 6A ar ekrānu un intelektuālu kabeļu pārvaldību, plakans RJ-45, 14,5×34,5×21 mm — 12 gab.

DIGITUS CAT 6A ekrānotais keystone moduļu komplekts (12 gab.) ir kompaktā, plakanā RJ-45 risinājuma komplekts strukturētai kabelēšanai patčpanelos, sienas rozetēs un keystone rāmjos. Katram modulim ir metālizēts korpuss ar 360° ekrāna kontaktu, atverams intelektiskais kabeļu pārvaldnieks sprieguma atvieglošanai un bezinstrumentu LSA izolācijas pārvietojošās kontaktligzdas ar EIA/TIA 568 A un B krāsu kodējumu. Moduļi nodrošina CAT 6A veiktspēju līdz 500 MHz, atbalsta 10GBase-T un PoE standartus, un to kompaktie izmēri (14,5 × 34,5 × 21 mm) ļauj blīvu izvietojumu 19" 1U paneļos vai montāžu dizaina sadales kārbās.

Priekšrocības

Ekrānotie CAT 6A moduļi nodrošina plašu EMI aizsardzību, pateicoties 360° ekrāna kontaktam un niķelētam cinka liešanas korpusam. Intelektiskais, atveramais kabeļu pārvaldnieks fiksē kabeļus un nodrošina mehānisko atbalstu bez papildu detaļām, savukārt bezinstrumentu LSA terminācija paātrina uzstādīšanu vietā. Kontaktu zelta pārklājums garantē stabilu elektrisko savienojumu, un pārbaudītie savienojumu cikli nodrošina ilgu ekspluatācijas laiku. Plakana profila dizains ir piemērots ierobežotām vai dizaina orientētām instalācijām.

Piemērots priekš

• Augstas ātrgaitas Ethernet tīklos (10GBase-T) birojos un datu centros
• Strukturētai kabelēšanai patčpanelos, sienas rozetēs un keystone rāmjos
• PoE un PoE+ ierīcēm atbilstoši IEEE 802.3 af/at/bt standartiem
• Vietējām montāžām un modernizācijām ar bezinstrumentu savienošanu
• Montāžai kompaktās vai dizaina sadales kārbās

Galvenās specifikācijas

• Kategorija: CAT 6A, 10GBase-T, līdz 500 MHz
• Ekrānojums: 360° ekrāna kontakts; metālizēts (niķelēts cinka liejuma) korpuss
• Savienotājs: RJ-45 8P8C, plakanā profila
• Terminācija: LSA izolācijas pārvietojošās kontaktligzdas, krāsu kodējums EIA/TIA 568 A & B, bez instrumentiem
• Kabeļa savietojamība: vara vadītāji AWG 26/7 – 22/1, daudzvītu un cietie; testēts ar AWG 22/1
• Kontaktmateriāls un pārklājums: fosfora bronza; niķeļa pamatpārklājums ar 0,5 μ zelta pārklājumu
• Elektriskie dati: dielektriskā izturība 1000 VDC (kontakts/kontakts), 1500 VDC (kontakts/zemējums)
• Mehānika: maksimālais ievietošanas spēks 30 N; turēšanas spēks 7,7 kg; savienojumu cikli ≥ 1000
• Darba temperatūra: -20 °C līdz +70 °C
• PoE atbalsts: IEEE 802.3 af/at/bt (PoE, PoE+, 4PPoE permanent link)
• Montāža: paredzēti izplatīšanas paneļiem un sadales kārbām; rindas montāža 19" 1U
• Komplekts un izmēri: 12 moduļi; 14,5 × 34,5 × 21 mm; plakanā konstrukcija

Kā lietot

Notīriet ārējo apvalku no kabeļa līdz nepieciešamajam garumam un sakārtojiet vadus. Atveriet intelektisko kabeļu pārvaldnieku, ievietojiet vadus atbilstošajās LSA krāsu kanālās pēc EIA/TIA 568 A vai B shēmas un aizveriet pārvaldnieku, lai nodrošinātu kabeļa fiksāciju un atbalstu. Terminācija tiek veikta bez instrumentiem, izmantojot izolācijas pārvietojošās kontaktligzdas. Pievienojiet spraudni RJ-45 ligzdā un pārbaudiet tīkla savienojumu ar atbilstošu testēšanas iekārtu. Montāžai panelī vai rozetei iestipriniet keystone moduli atbilstošā rāmī un nodrošiniet ekrāna sasaisti ar šasijas zemējumu.

Lietošanas ieteikumi

Lai nodrošinātu optimālu CAT 6A veiktspēju, izmantojiet cieto AWG 22/1 instalācijas kabeli un ievērojiet ieteicamo kabeļa lieces rādiusu. Pievērsiet uzmanību ekrāna pareizai zemēšanai montāžas paneļos un sadales kārbās. Ja tiek izmantots PoE, pārbaudiet strāvas standartiem atbilstību un ņemiet vērā siltuma izkliedi blīvi izvietotās instalācijās.
