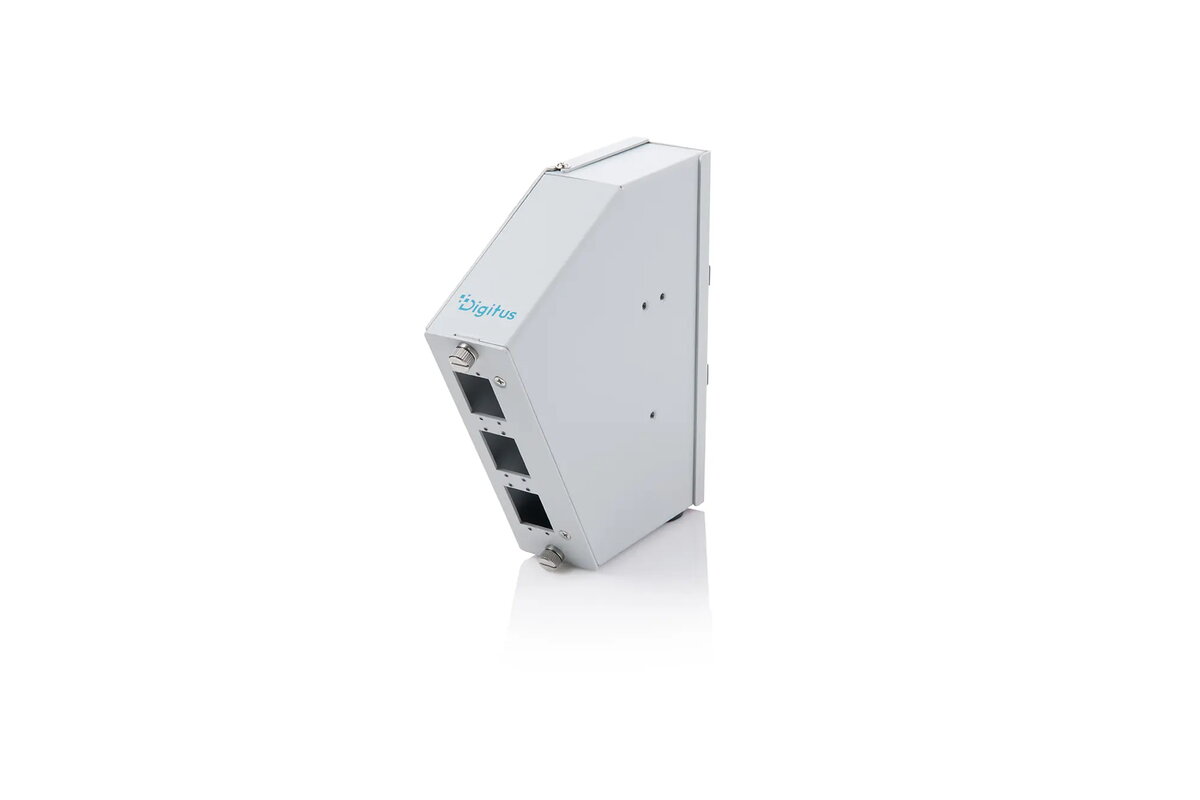

DIN sliedes optiskās šķiedras savienojumu sadalītājs DIGITUS DN-96893 — slīps, 6 SC DX / LC Quad, alumīnijs, pelēks

DIN sliedes optiskā šķiedras savienojumu kārba DIGITUS DN-96893 ir leņķiska, kompakta kaste šķiedru savienošanai un sadalei līdz 6 SC DX vai LC Quad adapteriem. Alumīnija pelēkā korpusa konstrukcija paredzēta montāžai uz standarta TS35 DIN sliedēm sadales skapjos, telekomunikāciju statīvos un rūpnieciskos vadības skapjos. Leņķiskā priekšpuse uzlabo piekļuvi konektoriem un palīdz uzturēt pareizu saliekuma rādiusu ierobežotās telpās. Iebūvētie kabeļu ievadi un iekšējie maršrutēšanas kanāli nodrošina sakārtotu kabeļu vadību un samazina mehānisko spriegumu uz šķiedrām.

Priekšrocības

Alumīnija korpuss nodrošina mehānisko izturību un vienlaikus zemu svaru. Leņķiskā dizaina risinājums atvieglo uzstādīšanu un apkopi blīvi izvietotos skapjos, savukārt U-veida kabeļu ievadi ar aizvērtām membrānām nodrošina kārtīgu kabeļu ievadi un aizsardzību pret putekļiem. Iekšējā kasete paredzēta gan savienojumu ar termokārbām, gan mehāniskajām uzlīmēm, un kompaktais izvietojums ļauj ietaupīt vietu, uzstādot līdz sešiem adapteriem.

Piemērots

• FTTH pieslēgumu punktiem daudzdzīvokļu un privātmāju ēkās
• Rūpnieciskajām tīklu skapēm un automatizācijas vadības paneļiem
• Telekomunikāciju sadales statīviem un mazām patch paneļām
• Ēku infrastruktūras atbalsta un konsolidācijas punktiem
• Darbnīcu un lauka uzstādījumiem, kur nepieciešama montāža uz DIN sliedes

Galvenās specifikācijas

• Konfigurācija: leņķiska DIN sliedes montāžas kārba līdz 6 adapteriem
• Atbalstītie adapteri: SC DX un LC Quad
• Materiāls: alumīnija korpuss pelēkā krāsā
• Iekšējā savienošana: kasete crimp un termokārbām
• Savienojumu vietas: SC grāmata (12 pozīcijas) vai LC grāmata (24 pozīcijas)
• Kabeļa diametra saderība: no 5 mm līdz 14 mm
• Kabeļa ievads: U-veida ievads ar slēgtu membrānu

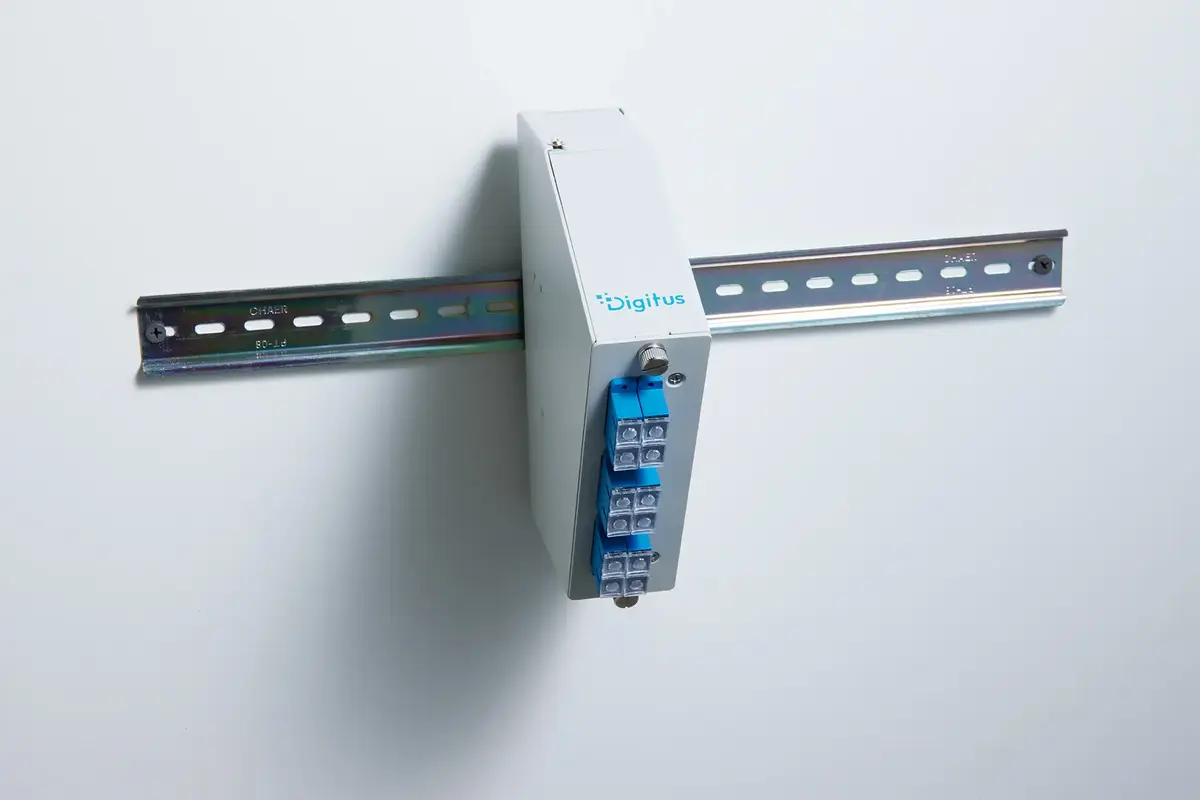

• Piestiprināšana: klips montāžai uz TS35 DIN sliedes
• Izmēri (P × D × A): 45 × 161 × 177 mm
• Krāsa: pelēka

Kā lietot

Montējiet kārbu uz standarta TS35 DIN sliedes, izmantojot iebūvēto klipsi. Atveriet priekšējo paneli, lai piekļūtu adapteriem un iekšējai savienojumu kasetei. Ievadiet ieplūstošos šķiedru kabeļus caur U-veida ievadiem, pēc vajadzības noņemiet membrānu un nostipriniet kabeļus iekšējos kanālos, lai saglabātu pareizu saliekuma rādiusu. Sagatavojiet šķiedras un izveidojiet savienojumus pēc izvēlētās metodes (crimp vai termokārba), ievietojiet savienojumus kasetē un kārtojiet lieko šķiedru glabāšanas zonā. Uzstādiet SC DX vai LC Quad adapterus paredzētajās vietās un aizveriet paneli, lai nodrošinātu savienojumu fiksāciju.

Lietošanas ieteikumi

Darbojoties ar optiskajām šķiedrām, nodrošiniet tīru vidi un izvairieties no putekļu iekļūšanas uz šķiedru galiem. Nepārsniedziet ieteicamos saliekuma rādiusus un izmantojiet atbilstošu pretspriegojuma stiprinājumu. Pārbaudiet, vai kabeļu ievadu membrānas ir pareizi aizvērtas, lai nodrošinātu ilgtermiņa aizsardzību rūpnieciskos apstākļos.
