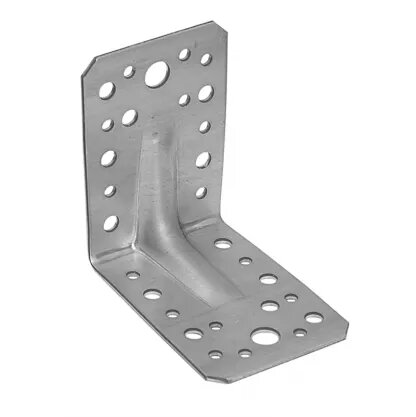

Stūra pastiprināta plāksne DMX KPL1 90×90×65×2 mm – metāla leņķa savienotājs

Stiprināta leņķa plāksne DMX KPL1 90×90×65×2 mm ir metāla leņķa savienotājs, paredzēts karkasu stūru savienošanai un pastiprināšanai. Izgatavota no cinkota tērauda (DX51D + Z275) ar 2 mm biezumu, plāksnei ir plaša perforācija un minimālas atstarpes starp naglu caurumiem, atbilstoši Eiropas koda prasībām. Nodrošina stabilu stūru atbalstu mēbelēm, plauktiem, koka konstrukcijām un viegliem metāla karkasiem. Savietojama ar dažādiem stiprinājumiem: galdniecības enkurnaglām ø4 mm, kokskrūvēm ø6 mm un ø10 mm, skrūvēm M10 un M12, kā arī betonājiem enkuriem M10 un M12. Nestspēja un noturība — 17,8 kN.

Priekšrocības

DMX KPL1 leņķa plāksne apvieno pastiprinātu konstrukciju ar precīzu caurumu izvietojumu un plašu perforāciju, kas ļauj to izmantot gan standarta, gan nestandarta savienojumu risinājumos. Cinkots tērauds DX51D + Z275 nodrošina korozijas aizsardzību, kas piemērota tipiskai iekštelpu un daļēji ārējai ekspluatācijai. 2 mm biezums un atbilstība Eiropas koda prasībām par stiprinājumu izvietojumu nodrošina uzticamu konstrukcijas veiktspēju un vienkāršotu montāžu, izmantojot parastus skrūvju, boltu vai enkuru stiprinājumus.

Piemērots (uzdevumi / izmantošanas gadījumi)

• Mēbeļu montāža un remonts
• Plauktu un statņu karkasu pastiprināšana
• Savienojumi koka karkasos un koka konstrukcijās
• Stūru savienojumi vieglos metāla karkasos
• Izmantošana, kur nepieciešama atbilstība Eiropas kodam par stiprinājumu izvietojumu

Atslēgas specifikācijas

• Produkts: Stiprināta leņķa plāksne DMX KPL1
• Izmēri: 90 × 90 × 65 × 2 mm
• Materiāls: Cinkots tērauds DX51D + Z275
• Biezums: 2 mm
• Piemērotie stiprinājumi: galdniecības enkurnaglas ø4 mm; kokskrūves ø6 mm, ø10 mm; skrūves M10, M12; betona enkuri M10, M12
• Nestspēja / noturība: 17,8 kN
• MPN: 8140265
• EAN: 5907708140265

Kā lietot

Novietojiet DMX KPL1 plāksni stūrī, kuru nepieciešams pastiprināt, un izvēlieties stiprinājumus atbilstoši pamatmateriālam un nepieciešamajai slodzei (naglas, skrūves, bolti vai enkuri kā norādīts). Pārliecinieties, ka stiprinājumu caurumi sakrīt ar plāksnes perforāciju un ievērojiet ieteicamās attāluma prasības no malu malām saskaņā ar Eiropas kodu. Piestipriniet plāksni ar izvēlētajiem stiprinājumiem, pievelkot boltiem vai skrūvēm atbilstošu griezes momentu ņemot vērā stiprinājuma un pamatnes tipu. Betonā vai mūrniecībā izmantojiet norādītos betonankurus M10 vai M12 un ievērojiet enkuru ražotāja instrukcijas.

Lietošanas ieteikumi

Lai sasniegtu norādīto nestspēju, izmantojiet tikai paredzētā izmēra stiprinājumus; pārbaudiet pamatnes stāvokli un ievērojiet Eiropas koda prasības par caurumu attālumiem un malu atstarpēm projektējot nesošus savienojumus.
