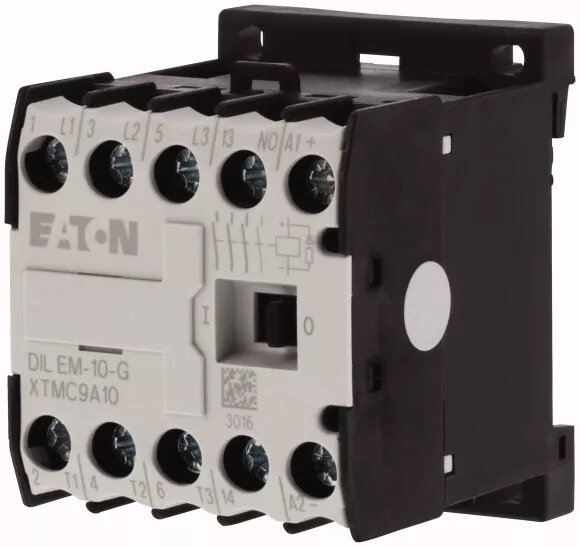

Eaton DILEM-10-G kontaktors, 24V DC

Eaton DILEM-10-G ir augstas veiktspējas rūpnieciskais kontaktors, kas izstrādāts precīzai elektrisko ķēžu vadībai prasīgās automatizācijas sistēmās. Šis 3-polu mini kontaktors ir īpaši paredzēts motoru un rezistīvo slodžu pārslēgšanai, nodrošinot uzticamību rūpnieciskos lietojumos. Ar 24V līdzstrāvas (DC) spoles spriegumu tas nemanāmi integrējas modernās vadības sistēmās, nodrošinot stabilu darbību.

Priekšrocības

Šis kontaktors izceļas ar kompaktu dizainu, kas ļauj efektīvi izmantot vietu vadības paneļos. Tā izturīgā konstrukcija nodrošina ilgtermiņa uzticamību pat biežas pārslēgšanas apstākļos. Ierīce ir pilnībā saderīga ar IE3 efektivitātes klases motoriem, padarot to par nākotnes prasībām atbilstošu izvēli energoefektīvām instalācijām. Palīgkontakta iekļaušana vienkāršo ķēdes projektēšanu, savukārt skrūvējamo spaiļu savienojuma tehnika nodrošina drošu un pret vibrācijām noturīgu elektrisko saskarni.

Piemērots

• Maiņstrāvas indukcijas motoru iedarbināšanai un apturēšanai
• Rezistīvo slodžu un pretestības krāšņu pārslēgšanai
• Motoru palaišanas, reversēšanas un impulsa režīma darbībām
• Rūpnieciskajai automatizācijai un vadības paneļu integrācijai

Kad ierīce var nebūt piemērota

Šī ierīce ir paredzēta konkrētiem rūpnieciskiem sprieguma un strāvas parametriem. Tā nav piemērota lieljaudas lietojumiem, kas pārsniedz nominālos rādītājus, vai vidēm, kur nepieciešama maiņstrāvas spoles darbība, jo šis modelis ir paredzēts tikai 24V līdzstrāvas vadības ķēdēm.

Galvenās specifikācijas

• Polu skaits: 3
• Spoles spriegums: 24V DC
• Nominālā darba strāva (AC-3, 400V): 9 A
• Nominālā darba strāva (AC-1, atvērts): 22 A
• Motora jauda (AC-3, 400V): 4 kW
• Palīgkontakti: 1 normāli atvērts (NO)
• Savienojuma veids: Skrūvējamās spailes

Kā lietot

Uzstādīšana jāveic kvalificētam personālam saskaņā ar vietējiem elektrotehniskajiem standartiem. Uzstādiet kontaktoru uz standarta DIN sliedes vai paneļa virsmas. Pievienojiet 24V līdzstrāvas vadības signālu spoles spailēm un pievienojiet strāvas ķēdi galvenajiem poliem, izmantojot skrūvējamās spailes. Pārliecinieties, ka visi savienojumi ir pievilkti ar noteikto griezes momentu, lai novērstu pārkaršanu un nodrošinātu uzticamu kontaktu.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu vadības sistēma nodrošina 24V līdzstrāvas barošanu.
• Pārbaudiet, vai motora jaudas rādītāji atbilst kontaktora AC-3 vai AC-4 specifikācijām.
• Pārbaudiet pieejamo vietu vadības skapī montāžai.
• Apstipriniet nepieciešamību pēc palīgkontaktu konfigurācijas.

Lietošanas ieteikumi

Regulāri pārbaudiet skrūvējamo spaiļu savienojumu stingrību un nodrošiniet, ka kontaktors ir pasargāts no putekļiem un mitruma, lai saglabātu optimālu elektrisko vadītspēju un ilgmūžību.
