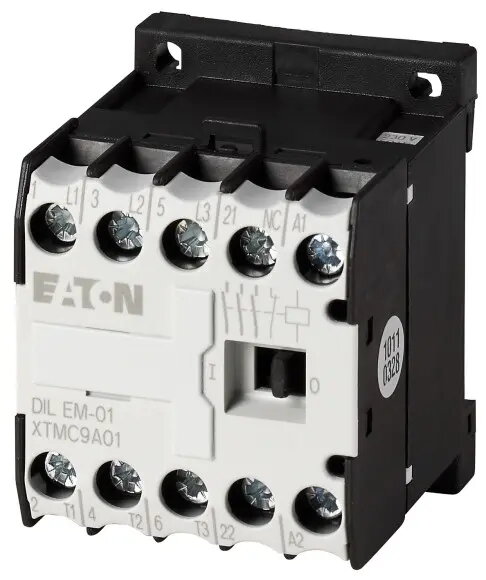

Eaton DILEM-01 jaudas kontaktors 3-polu 9A 400V 50Hz/440V 60Hz

Eaton DILEM-01 ir augstas veiktspējas 3-polu jaudas kontaktors, kas izstrādāts prasīgām rūpnieciskās vadības vidēm. Šī kompaktā ierīce ir īpaši paredzēta motoru vadības un komutācijas uzdevumu veikšanai ar augstu precizitāti un uzticamību. Atbilstot stingriem starptautiskajiem standartiem, kontaktors nodrošina stabilu risinājumu elektrisko ķēžu pārvaldībai dažādās automatizācijas sistēmās, garantējot drošu un efektīvu darbību.

Priekšrocības

Galvenā Eaton DILEM-01 priekšrocība ir tā kompaktais izmērs, kas ļauj efektīvi izmantot vietu vadības paneļos, nezaudējot jaudas kapacitāti. Tā daudzpusību apliecina saderība gan ar 400V 50Hz, gan 440V 60Hz vadības spriegumu, padarot to piemērotu dažādām reģionālajām elektrotīkla prasībām. Turklāt kontaktors ir pilnībā saderīgs ar mūsdienīgiem IE3 energoefektivitātes klases motoriem, nodrošinot atbilstību aktuālajiem enerģijas taupīšanas standartiem. Skrūvējamo spaiļu izmantošana atvieglo drošu un vienkāršu vadu pievienošanu, savukārt izturīgā konstrukcija garantē ilgu kalpošanas laiku pat intensīvas komutācijas apstākļos.

Piemērots

• Motoru vadībai un aizsardzībai
• Rezistīvo slodžu un pretestības krāšņu komutācijai
• Maiņstrāvas indukcijas motoru palaišanai, bremzēšanai un reversēšanai
• Rūpnieciskajai automatizācijai un vadības paneļiem
• Lietojumiem, kam nepieciešama saderība ar IE3 motoriem

Kad tas var nebūt piemērots

Šis kontaktors ir paredzēts noteiktām maiņstrāvas ekspluatācijas kategorijām un var nebūt piemērots augstsprieguma līdzstrāvas komutācijai vai vidēm, kas pārsniedz norādītos termiskās strāvas nominālus. Ierīce ir paredzēta rūpnieciskai lietošanai, un, uzstādot to ārpus standarta vadības skapjiem, var būt nepieciešami papildu aizsargkorpusi.

Galvenās specifikācijas

• Polu skaits: 3-polu
• Nominālā darba strāva (AC-3, 400V): 9A
• Nominālā darba strāva (AC-1, atvērts): 22A
• Vadības spriegums: 400V 50Hz / 440V 60Hz
• Palīgkontakti: 1 normāli slēgts (NC)
• Savienojuma veids: Skrūvējamas spailes
• Svars: 170 g
• Sertifikācija: IEC/EN 60947-4-1, UL 508, CSA, CE

Kā lietot

Uzstādīšana jāveic kvalificētam personālam saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Ierīce ir paredzēta montāžai vadības skapī. Pievienojiet strāvas līnijas galvenajām spailēm un vadības ķēdi spoles spailēm, izmantojot skrūvju savienojumus. Pārliecinieties, ka vadu šķērsgriezums atbilst paredzētajai strāvas slodzei. Pirms sistēmas ieslēgšanas pārbaudiet, vai vadības spriegums atbilst spoles specifikācijām. Palīgkontaktu var integrēt vadības loģikā, lai nodrošinātu atgriezenisko saiti vai bloķēšanas funkcijas.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu vadības spriegums atbilst 400V/440V specifikācijai.
• Pārbaudiet, vai 9A strāvas nomināls ir pietiekams jūsu motora slodzei.
• Novērtējiet brīvo vietu vadības skapī kompaktajai ierīcei.
• Apstipriniet, ka viena NC palīgkontakta esamība atbilst jūsu shēmas prasībām.

Lietošanas ieteikumi

Lai nodrošinātu optimālu kalpošanas laiku un veiktspēju, uzstādiet kontaktoru vidē, kas nodrošina pietiekamu siltuma izkliedi. Regulāri pārbaudiet skrūvju savienojumu stingrību, īpaši sistēmās ar biežu vibrāciju vai augstu komutācijas ciklu skaitu.
