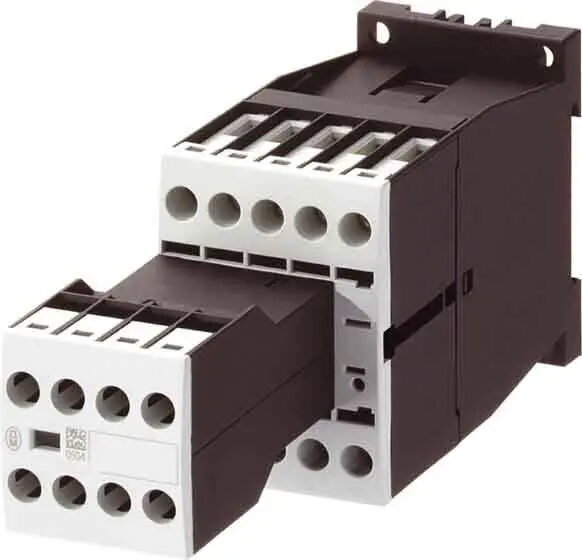

Eaton DILM7-22 jaudas kontaktors, 3-polu, 7A, 230V AC spole, 2NO + 2NC palīgkontakti

Eaton DILM7-22 jaudas kontaktors ir augstas veiktspējas 3-polu komutācijas ierīce, kas izstrādāta uzticamai rūpniecisko motoru un jaudas ķēžu vadībai. Šis kontaktors ir radīts darbam prasīgos elektriskajos apstākļos, nodrošinot stabilu darbību un ilgmūžību dažādās automatizācijas sistēmās. Tas ir aprīkots ar 230V maiņstrāvas vadības spoli un ietver integrētus palīgkontaktslēdžus, padarot to par daudzpusīgu komponentu sarežģītām komutācijas konfigurācijām.

Priekšrocības

Šis kontaktors izceļas ar savu izturīgo konstrukciju un augsto darbības uzticamību rūpnieciskajā vidē. Divu normāli atvērtu un divu normāli aizvērtu palīgkontaktu iekļaušana nodrošina papildu elastību atgriezeniskās saites un bloķēšanas ķēdēm. Tā kompaktais dizains ļauj efektīvi izmantot vietu vadības paneļos, savukārt standartizētā montāža nodrošina vienkāršu uzstādīšanu un integrāciju esošajās elektriskajās arhitektūrās.

Piemērots

• Rūpniecisko motoru vadības sistēmām
• Jaudas ķēžu komutācijas lietojumiem
• Automatizācijas un vadības paneļu integrācijai
• Bloķēšanas un atgriezeniskās saites vadības ķēdēm

Kad tas var nebūt piemērots

Šī ierīce ir īpaši izstrādāta maiņstrāvas vadības spriegumiem un nav piemērota līdzstrāvas (DC) vadības lietojumiem. To nevajadzētu izmantot vidēs, kas pārsniedz tā nominālo strāvas kapacitāti 7A, vai apstākļos, kur apkārtējās vides temperatūra vai aizsardzības prasības pārsniedz ražotāja norādītās robežas.

Galvenās specifikācijas

• Polu skaits: 3
• Nominālā darba strāva: 7A
• Vadības spoles spriegums: 230V maiņstrāva
• Palīgkontakti: 2 normāli atvērti (NO) un 2 normāli aizvērti (NC)

Kā lietot

Kontaktors jāuzstāda uz standarta DIN sliedes vai līdzenas virsmas aizsargātā elektriskajā korpusā. Pirms pieslēgšanas pārliecinieties, ka barošanas avots atbilst 230V maiņstrāvas spoles spriegumam. Elektroinstalācija jāveic kvalificētam personālam saskaņā ar pievienotajām spaiļu shēmām, nodrošinot, ka visi savienojumi ir pievilkti ar norādīto griezes momentu, lai novērstu pārkaršanu. Pēc uzstādīšanas palīgkontaktslēdžus var pievienot vadības loģikai, lai nodrošinātu statusa atgriezenisko saiti vai drošības bloķēšanu.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka 230V maiņstrāvas vadības spriegums atbilst jūsu vadības sistēmas prasībām.
• Pārliecinieties, ka 7A strāvas nomināls ir pietiekams paredzētajam motoram vai slodzei.
• Pārbaudiet pieejamo vietu vadības skapī montāžai.
• Apstipriniet, ka palīgkontaktu konfigurācija (2NO + 2NC) atbilst jūsu ķēdes dizaina vajadzībām.

Lietošanas ieteikumi

Regulāri pārbaudiet spaiļu savienojumu stingrību un nodrošiniet, ka kontaktors ir brīvs no putekļu un mitruma uzkrāšanās, lai saglabātu optimālu veiktspēju un ilgmūžību.
