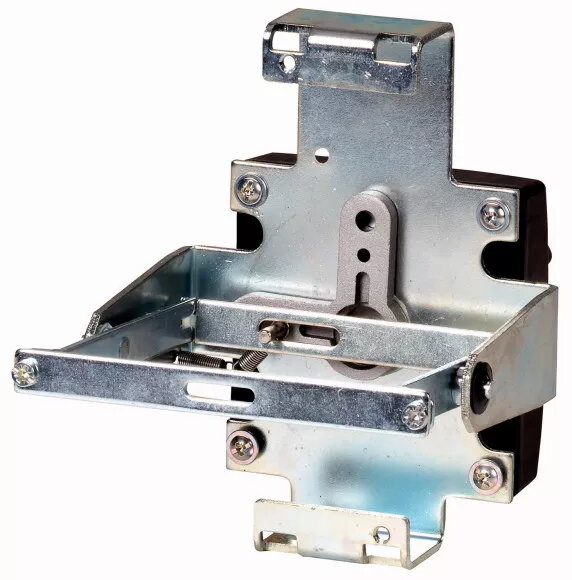

Eaton 107249 aizmugurējā piedziņa 3P ar sarkanu-dzeltenu slēdzeni NZM1

Eaton 107249 ir specializēts 3-polu aizmugurējās piedziņas piederums, kas izstrādāts īpaši integrācijai ar NZM1 sērijas jaudas slēdžiem. Šis izturīgais komponents kalpo kā kritiska saskarne mehāniskai darbībai, un tam ir labi pamanāms sarkani-dzeltens bloķēšanas mehānisms, kas uzlabo drošības protokolus apkopes un ekspluatācijas laikā. Montāžas plāksne ir izgatavota no izturīga tērauda, nodrošinot stabilu un drošu pamatu ķēdes aizsardzības iekārtām rūpnieciskās elektroenerģijas sadales sistēmās.

Priekšrocības

Šis aizmugurējās piedziņas piederums piedāvā ievērojamus uzlabojumus ekspluatācijas drošībā un mehāniskajā uzticamībā. Atšķirīgā sarkani-dzeltenā bloķēšanas roktura iekļaušana nodrošina, ka personāls var viegli identificēt jaudas slēdža statusu, novēršot neatļautu vai nejaušu aktivizēšanu. Tā tērauda konstrukcija garantē ilgmūžību prasīgos rūpnieciskos apstākļos, savukārt precīzais dizains nodrošina nevainojamu saderību ar NZM1 slēdžiem, atvieglojot uzstādīšanas procesu un saglabājot elektriskās sistēmas integritāti.

Piemērots

• Rūpnieciskajiem elektroenerģijas sadales paneļiem
• Enerģijas pārvaldības sistēmām, kurām nepieciešamas drošas bloķēšanas un marķēšanas procedūras
• Ķēdes aizsardzības iekārtu apkopes un remonta darbiem
• Sadales iekārtām, kurās izmanto NZM1 jaudas slēdžus

Kad tas var nebūt piemērots

Šis izstrādājums ir paredzēts tikai lietošanai ar NZM1 sērijas jaudas slēdžiem un nederēs citiem slēdžu modeļiem vai zīmoliem. Tas nav paredzēts lietošanai ārpus telpām bez atbilstošiem aizsargkorpusiem, jo ir paredzēts montāžai iekšējos paneļos.

Galvenās specifikācijas

• Polu skaits: 3
• Saderība: NZM1 jaudas slēdži
• Materiāls: tērauds
• Bloķēšanas mehānisms: sarkani-dzeltens grozāmais rokturis
• Montāžas veids: aizmugurējā piedziņa

Kā lietot

Uzstādīšana jāveic kvalificētam elektrotehnikas personālam. Pārliecinieties, ka jaudas slēdzis ir izslēgtā stāvoklī un strāvas padeve ir atvienota. Savietojiet aizmugurējās piedziņas mehānismu ar montāžas punktiem NZM1 jaudas slēdža aizmugurē. Nostipriniet mezglu, izmantojot komplektācijā iekļautos montāžas elementus, nodrošinot, ka visi savienojumi ir pievilkti atbilstoši ražotāja norādītajiem griezes momenta iestatījumiem. Pēc uzstādīšanas pārbaudiet sarkani-dzeltenā bloķēšanas roktura darbību, lai pārliecinātos, ka tas pareizi saslēdz un atslēdz slēdža mehānismu.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu jaudas slēdža modelis pieder NZM1 sērijai
• Pārliecinieties, ka aiz montāžas paneļa ir pietiekami daudz vietas aizmugurējās piedziņas mezglam
• Pārliecinieties, ka bloķēšanas mehānisms atbilst jūsu uzņēmuma drošības un bloķēšanas prasībām

Lietošanas ieteikumi

Regulāri pārbaudiet bloķēšanas mehānismu, vai nav redzamas nodiluma pazīmes vai mehāniski šķēršļi, lai nodrošinātu, ka drošības funkcijas paliek pilnībā funkcionālas ārkārtas situācijās vai apkopes laikā.
