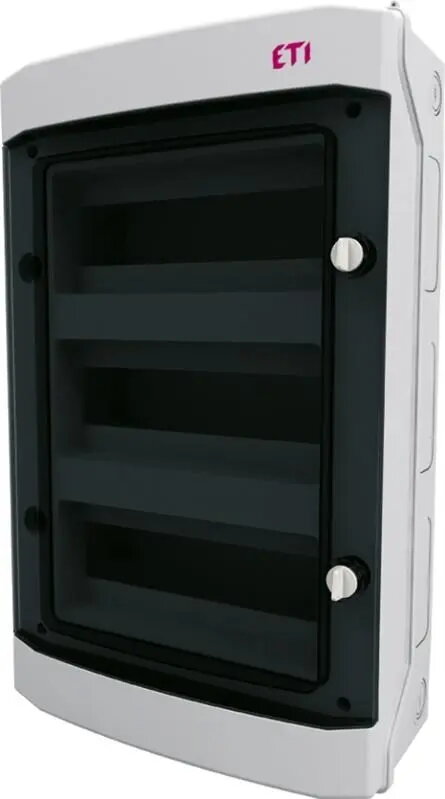

Plastmasas sadalnes korpuss ECH-36PT-S NT 36M 3×12M N+PE IP65 Smoke Door White 1500VDC ir paredzēts fotovoltuiskām un elektrotehniskām instalācijām. Ierīcei ir NT konfigurācija ar 36 moduļu vietām, sakārtotām kā 3×12M, apvienota N+PE klemma un reitings līdz 1500 VDC. Baltais korpuss ar dūmainām durtiņām un IP65 aizsardzību piemērots strāvas savienotāju, aizsardzības un sadales risinājumiem saules paneļu sistēmās un ārējās uzstādēs.
Priekšrocības
IP65 aizsardzība nodrošina putekļu un šķidruma strūklu izturību, kas būtiski ārējām instalācijām. Modulārā 3×12M izvietojuma shēma atvieglo iekārtu un vadu organizēšanu, savukārt apvienotā N+PE klemme samazina papildu zemējuma moduļu nepieciešamību. Dūmainā durtiņa ļauj vizuālu iekšējo pārbaudi bez pilnīga atvēršanas. Plastmasas konstrukcija ir viegla, izturīga pret koroziju un vienkārši montējama.
Piemērots
- Saules paneļu savienotāju (string combiner) risinājumiem
- DC aizsardzībai un sadalei saules parkos un jumta sistēmās
- Ārējām elektro savienojumu vietām, kur nepieciešama IP65 aizsardzība
- Instalācijām, kas prasa kompakto modulāro korpusu ar N+PE klemēm
Kad tas var nebūt piemērots
Plastmasas korpuss nav paredzēts ilgstošai iegremdēšanai ūdenī vai vietām ar ļoti augstām mehāniskajām ietekmēm. Tas nav piemērots situācijām, kur normas pieprasa metāla korpusu speciāliem zemējuma vai elektromagnētiskā aizsardzības prasījumiem.
Atslēgas specifikācijas
- Korpusa materiāls: plastmasa (izturīga pret atmosfēras iedarbību)
- Konfigurācija: NT, 36 moduļu vietas 3×12M izkārtojumā
- Klemes: apvienota N un PE (N+PE)
- Aizsardzība: IP65
- Durvis: dūmainas (caurspīdīgas/tumšotas)
- Krāsa: balta
- Darba spriegums: piemērots līdz 1500 VDC
- Izmēri (aptuveni ārējie): 535 x 319 x 144 mm
Kā lietot
Uzstādiet korpusu uz līdzenas vertikālas virsmas, izmantojot piemērotus stiprinājumus atbilstoši pamatnei. Iekšpusē uzstādiet komponenšu moduļus, drošinātājus, pārsprieguma aizsardzības ierīces un vadu savienojumus atbilstoši 3×12M vietu izvietojumam un spēkā esošajiem elektrotehniskajiem noteikumiem. Pievienojiet neitrālo un aizsargvadu apvienotajai N+PE klemmei. Nodrošiniet, lai visi kabeļu ieejas būtu hermētiski aiztaisītas, lai saglabātu IP65 aizsardzību, un aizveriet dūmainās durtiņas pēc apkopes.
Pirms pirkuma jāņem vērā
- Pārliecinieties par saderību ar sistēmas spriegumu un maksimālo DC reitingu līdz 1500 VDC
- Pārbaudiet, vai iekšējā modulārā telpa (3×12M) pietiek ar nepieciešamajiem komponentiem
- Novērtējiet, vai korpusa ārējie izmēri atbilst uzstādīšanas vietai
- Izvērtējiet, vai IP65 aizsardzība ir pietiekama paredzētajiem ārējiem apstākļiem
Lietošanas ieteikumi
Uzstādīšanu un nodošanu ekspluatācijā veic kvalificēts personāls, ievērojot vietējos elektrotehniskos noteikumus. Regulāri pārbaudiet blīves, kabeļu ievades un durtiņu stāvokli, lai nodrošinātu hermētiskumu un aizsardzības efektivitāti.
