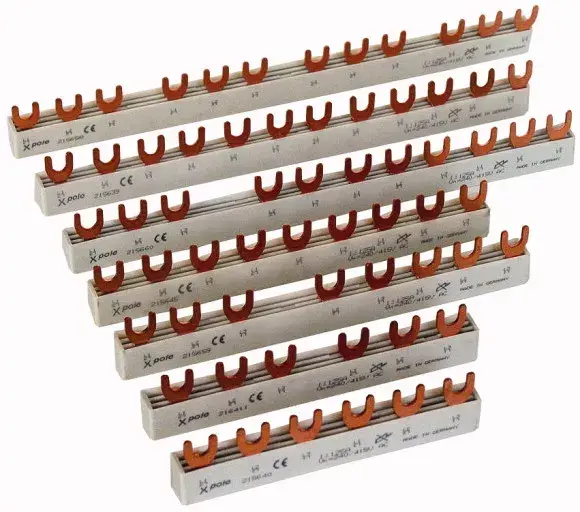

Eaton EVG-3P+3N/12MODUL 4-fāžu kopne 10mm² dakšveida 12 moduļi

Eaton EVG-3P+3N/12MODUL ir profesionāla līmeņa 4-fāžu kopne, kas izstrādāta efektīvai strāvas sadalei elektriskajos sadales skapjos. Ar 10 mm² šķērsgriezumu un izturīgu dakšveida savienojuma dizainu, šī 12 moduļu platā kopne nodrošina drošu un efektīvu elektrisko kontaktu modulārajām ierīcēm. Tā ir būtiska sastāvdaļa profesionālām elektroinstalācijām, nodrošinot kārtīgu un organizētu risinājumu daudzfāžu ķēžu konfigurācijām.

Priekšrocības

Šī kopne sniedz ievērojamas priekšrocības elektriķiem, samazinot daudzfāžu sistēmu elektroinstalācijas sarežģītību. Izmantojot standartizētu dakšveida savienojumu, tā nodrošina vienmērīgu kontakta spiedienu un samazina vaļīgu savienojumu risku, kas var rasties, izmantojot atsevišķus vadu džemperus. 12 moduļu platums ļauj ātri veikt instalāciju vairākiem automātiskajiem slēdžiem vai noplūdes strāvas ierīcēm, būtiski samazinot montāžas laiku, vienlaikus saglabājot tīru un profesionālu izskatu sadales skapī. Tās izturīgā konstrukcija nodrošina ilgtermiņa darbības stabilitāti dažādos rūpnieciskos un dzīvojamos objektos.

Piemērots

• Daudzfāžu elektriskajiem sadales skapjiem
• Modulāro automātisko slēdžu un noplūdes strāvas ierīču savienošanai
• Rūpnieciskām un komerciālām elektroinstalācijām
• Sarežģītas elektroinstalācijas organizēšanai sadales skapjos

Kad tas var nebūt piemērots

Šī kopne ir īpaši izstrādāta ierīcēm ar dakšveida spailēm un var nebūt saderīga ar iekārtām, kurām nepieciešami tapveida savienojumi. Tāpat tā nav piemērota instalācijām, kur kopējais moduļu skaits pārsniedz kopnes fizisko garumu vai kur strāvas slodzes prasības pārsniedz 10 mm² vadītāja kapacitāti.

Galvenās specifikācijas

• Fāžu konfigurācija: 4-fāžu (3P+N)
• Šķērsgriezums: 10 mm²
• Savienojuma veids: Dakšveida
• Moduļu platums: 12 moduļi
• Ražotājs: Eaton

Kā lietot

Pirms uzstādīšanas pārliecinieties, ka galvenā strāvas padeve sadales skapim ir pilnībā atslēgta. Ja nepieciešams, nomēriet vajadzīgo garumu un nogrieziet kopni, nodrošinot, ka gali ir pareizi izolēti ar gala uzlikām, lai novērstu nejaušu saskari. Savietojiet dakšveida zarus ar modulāro ierīču spailēm un stingri ievietojiet tos. Kad pozīcija ir pareiza, pievelciet ierīču spaiļu skrūves, lai nostiprinātu kopni. Pārbaudiet, vai visi savienojumi ir cieši un nav atklātu vara daļu, pirms atjaunojat strāvas padevi.

Kas jāņem vērā pirms pirkuma

• Pārbaudiet savu modulāro ierīču spaiļu veidu (dakšveida vai tapveida)
• Pārliecinieties par kopējo moduļu skaitu, kas nepieciešams jūsu konfigurācijai
• Pārliecinieties, ka 10 mm² šķērsgriezums atbilst jūsu ķēdes strāvas stipruma prasībām
• Pārbaudiet saderību ar konkrēto automātisko slēdžu zīmolu un sēriju

Lietošanas ieteikumi

Vienmēr izmantojiet atbilstošas gala uzlikas, lai nosegtu atklātos kopnes galus, tādējādi ievērojot drošības standartus un novēršot īssavienojumus. Pārliecinieties, ka visas spaiļu skrūves ir pievilktas atbilstoši ražotāja norādītajiem griezes momenta iestatījumiem, lai garantētu optimālu elektrisko vadītspēju.
