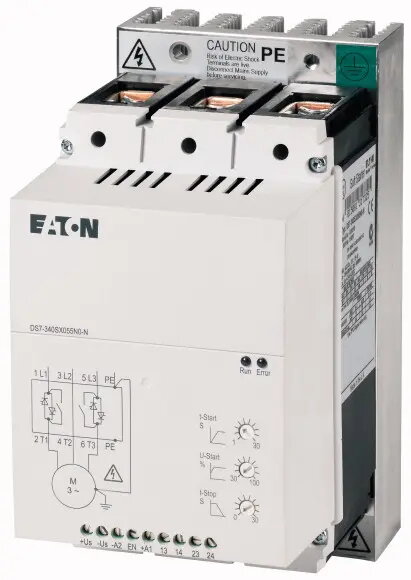

Eaton DS7-340SX081N0-N mīkstais palaidējs, 81A, 200-480V AC, 50/60 Hz, IP20

Eaton DS7-340SX081N0-N ir augstas veiktspējas mīkstais palaidējs, kas izstrādāts precīzai un efektīvai trīsfāžu motoru vadībai. Ierīce nodrošina vienmērīgu motora paātrinājumu un palēninājumu, tādējādi efektīvi samazinot mehānisko slodzi uz piedziņas komponentiem un mazinot elektriskos strāvas lēcienus iedarbināšanas laikā. Ar 81A nominālo darba strāvu un atbalstu 200-480V maiņstrāvas sprieguma diapazonam, tas nodrošina stabilu risinājumu prasīgām rūpnieciskām lietojumprogrammām, kur nepieciešama uzticama motora vadība.

Priekšrocības

Šis mīkstais palaidējs ir aprīkots ar iekšējiem apvada kontaktiem, kas būtiski uzlabo energoefektivitāti, samazinot siltuma izkliedi pastāvīgas darbības laikā. Kompaktais dizains ļauj ietaupīt vietu vadības skapjos, savukārt integrētā vadības loģika nodrošina nemainīgu veiktspēju dažādos slodzes apstākļos. Kontrolēta sprieguma palielināšana pagarina motoru un saistīto mehānisko sistēmu, piemēram, siksnu, zobratu un savienojumu, kalpošanas laiku.

Piemērots

• Rūpnieciskām konveijeru sistēmām
• Sūkņu vadības lietojumprogrammām
• Ventilācijas un gaisa dzesēšanas sistēmām
• Kompresoru motoru iedarbināšanai
• Vispārējām iekārtām, kurām nepieciešams vienmērīgs starts

Šī ierīce var nebūt piemērota lietojumiem, kuros nepieciešama bieža iedarbināšana ar lielu griezes momentu vai sarežģīta ātruma regulēšana, jo tā ir paredzēta tieši mīkstajai palaišanai un apturēšanai, nevis kā frekvences pārveidotājs. Tāpat ierīce nav paredzēta lietošanai vidē, kur nepieciešama augstāka aizsardzības pakāpe par IP20 bez papildu aizsargkorpusa.

Galvenās specifikācijas

• Nominālā darba strāva: 81A
• Ieejas sprieguma diapazons: 200-480V maiņstrāva
• Vadības spriegums: 24V maiņstrāva/līdzstrāva
• Motora jauda pie 400V: 45 kW
• Iedarbināšanas laiks: līdz 30 sekundēm
• Aizsardzības klase: IP20
• Standarti: IEC/EN 60947-4-2, UL 508, CSA22.2-14

Lai izmantotu Eaton DS7-340SX081N0-N, pārliecinieties, ka ierīce ir uzstādīta vertikālā stāvoklī piemērotā elektriskajā skapī, lai saglabātu IP20 aizsardzības klasi. Pievienojiet trīsfāžu barošanas avotu ieejas spailēm un motora vadus izejas spailēm, nodrošinot, ka visi savienojumi atbilst vietējiem elektrotehniskajiem noteikumiem. Lai sāktu mīkstās palaišanas secību, padodiet 24V maiņstrāvas/līdzstrāvas vadības signālu. Palaišanas parametru konfigurācija jāveic atbilstoši pievienotā motora specifiskajām slodzes prasībām.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka motora strāvas nomināls nepārsniedz 81A.
• Pārbaudiet, vai vadības ķēdē ir pieejams 24V maiņstrāvas/līdzstrāvas spriegums.
• Pārliecinieties, ka uzstādīšanas vide atbilst IP20 aizsardzības prasībām.
• Pārbaudiet, vai fiziskie izmēri (93 x 139 x 175 mm) atbilst jūsu esošajai paneļa vietai.

Vienmēr pārliecinieties, ka strāvas padeve ir atvienota pirms jebkādu vadu pievienošanas vai apkopes darbu veikšanas. Regulāri pārbaudiet spaiļu savienojumu stingrību, lai novērstu pārkaršanu un nodrošinātu optimālu elektrisko kontaktu.
