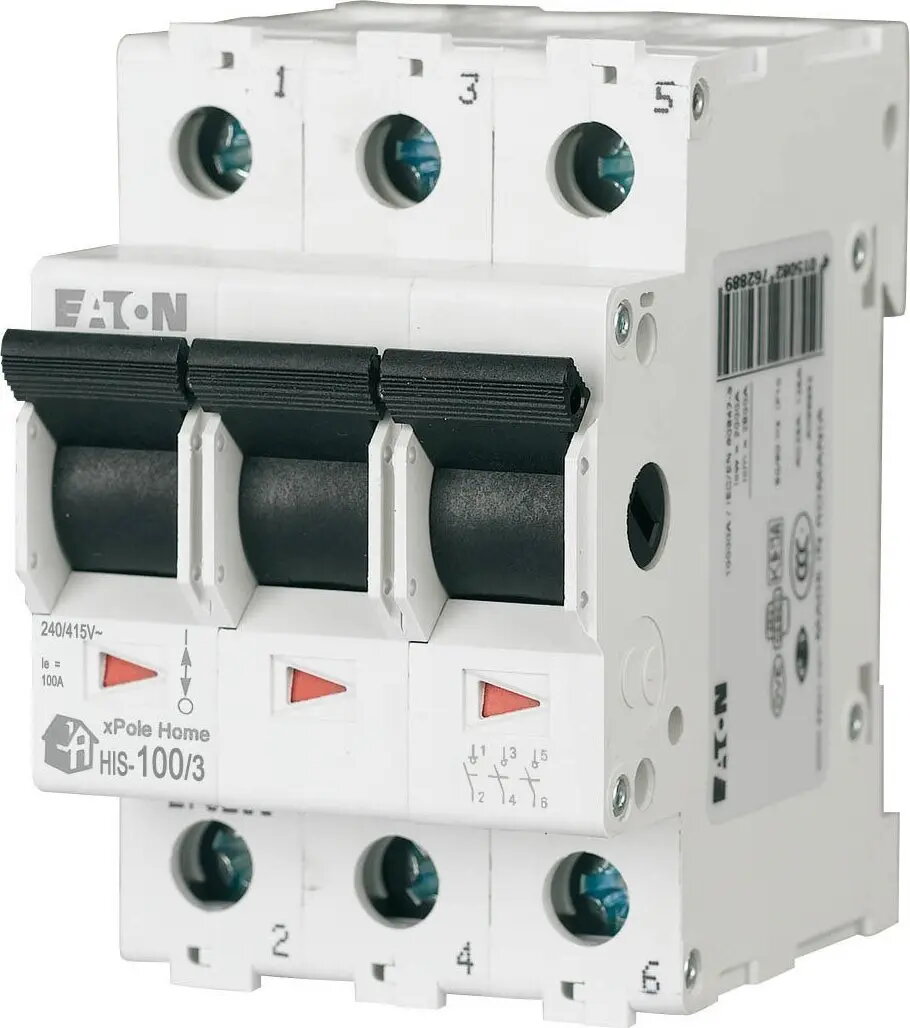

Moduļu atdalītājs EATON HIS-100/3 3-polus 100 A (MPN 142830)

Moduļu atslēdzējs EATON HIS-100/3 ir trīsfāzu 3-polains slēdzis ar nominālo strāvu 100 A, paredzēts manuālai izolācijai un drošai trīsfāzu ķēžu atslēgšanai modulārajās sadales sistēmās. Ierīce tiek uzstādīta sadales skapjos un vadības paneļos un nodrošina skaidru vizuālu atdalījumu barošanai apkopes darbos, avārijas izslēgšanas un sistēmas pārkonfigurēšanas laikā.

Priekšrocības

Šim moduļu atslēdzējam ir kompakts korpuss piemērots DIN sliedes montāžai, skaidra mehāniskā indikācija par atvērtu/ aizvērta stāvokli un uzticama pārslēgšanās pie nominālās strāvas 100 A. Dizains nodrošina vienkāršu integrāciju standarta paneļos, stabilu darbību tipiskos elektroapgādes apstākļos un atbalstu drošības procedūrām apkopes un avāriju gadījumos.

Piemērots lietošanai (uzdevumi / lietošanas gadījumi)

• Manuāla trīsfāzu ķēžu izolācija sadales skapjos
• Apkope un remonts, kas prasa pilnīgu barošanas izslēgšanu
• Avārijas izslēgšana ar nepieciešamību pēc redzamas atdalīšanas
• Integrācija vadības paneļos barošanas sadaļu nošķiršanai
• Īslaicīga sistēmas pārkonfigurācija vai ķēžu pārbaude

Galvenās specifikācijas

• Polu skaits: 3 poli trīsfāzu sistēmām
• Nominālā strāva: 100 A piemērota vidēja slodzes ķēdēm
• Montāža: saderīgs ar DIN sliedi / modulāriem sadales skapjiem
• Darbība: manuāls mehānisks atslēdzējs ar redzamu pozīcijas indikāciju
• Funkcija: nodrošina pilnīgu fāžu vadītāju izolāciju drošai apkopei

Kā lietot

Uzstādiet moduļu atslēdzēju uz DIN sliedes sadales skapī vai vadības panelī, ievērojot vietējos elektroinstalācijas noteikumus un ieteiktos spaiļu pievilkšanas momentus. Pārliecinieties, ka pirms vadu pievienošanas strāva ir izslēgta. Pievienojiet trīs fāzes ieejas spailēm un izejošos vadiem izejas spailēm, pārbaudiet pievilkšanu un pareizu fāzu secību. Pārslēdziet rokturi, lai pārietu starp aizvērta un atvērta stāvokli, un izmantojiet vizuālo indikāciju izolācijas apstiprināšanai. Veicot apkopes darbus, iekļaujiet atslēdzēju bloķēšanas un marķēšanas procedūrās.

Lietošanas ieteikumi

Regulāri pārbaudiet spailes un mehānisko daļu nolietojuma un pārkaršanas pazīmēm. Pārliecinieties par saderību ar augstākas puses aizsardzību un zemākas puses iekārtām, ievērojiet valsts elektroinstalācijas noteikumus attiecībā uz zemējumu un īssavienojuma aizsardzību. Ilgstošai izolācijai izmantojiet atbilstošus bloķēšanas vai marķēšanas piederumus, lai nostiprinātu atslēdzēju atvērtā stāvoklī.
