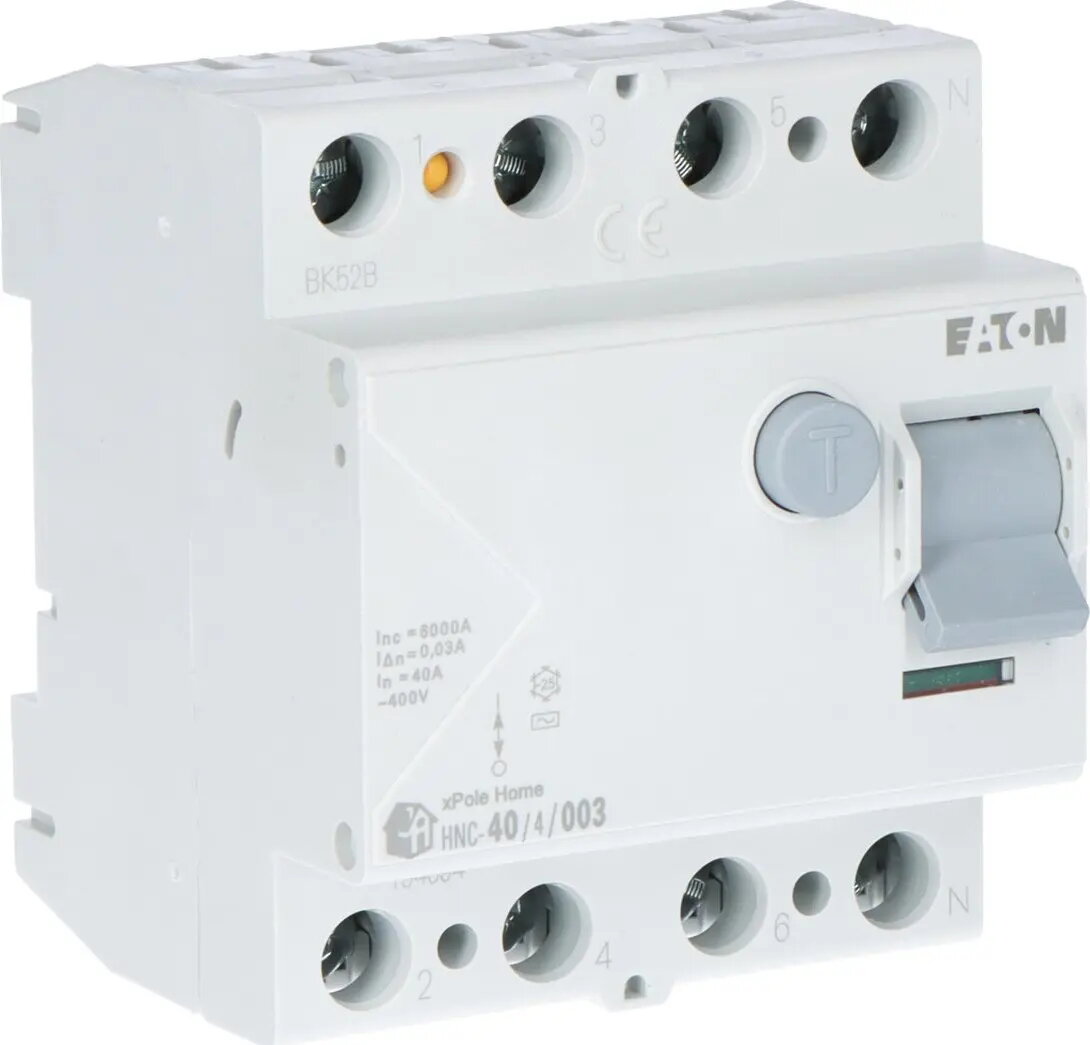

Noplūdes strāvas slēdzis EATON xPole Home HNC-40/4/003 4P 40A 30mA tips AC

EATON xPole Home HNC-40/4/003 ir četru polu noplūdes strāvas ierīce (RCD), paredzēta dzīvojamo ēku un nelielu komerciālu elektroinstalāciju aizsardzībai. Ierīce ir nomināli 40 A un izslēdzas pie 30 mA (0,03 A) noplūdes strāvas, atklājot maiņstrāvas (AC) noplūdes. Tā pārtrauc barošanu, ja tiek konstatēta nesabalansētība starp fāzēm un nullvadi, samazinot elektriska trieciena un uguns risku, kas rodas no zemējuma noplūdēm. Četru polu izpildījums ļauj aizsargāt trīsfāzu shēmas ar nullvadu.

Priekšrocības

RCD nodrošina ātru un uzticamu maiņstrāvas noplūžu detektēšanu ar 30 mA jutību, kas piemērota personu aizsardzībai un ugunsrisku mazināšanai. Četru polu konfigurācija atvieglo izmantošanu trīsfāzu sistēmās ar nullvadu, un 40 A nominālais strāvas vērtējums atbilst izplatītām slodzēm mājsaimniecībās un nelielos komerciālos objektos. Ierīces montāža ir saderīga ar standarta DIN sliedēm sadales skapjos.

Piemērots

• Dzīvojamo ēku galvenajām sadales skapēm ar trīsfāzu ievadi un nullvadu
• Mazām komerciālām telpām, kur nepieciešama 30 mA personas aizsardzība
• Ķēdēm ar nominālo strāvu līdz 40 A trīsfāzu instalācijās
• Situācijām, kur pietiek ar AC tipa noplūdes strāvas detekciju

Galvenās specifikācijas

• Poli: 4 poli (piemērots trīsfāzu tīklam ar nullvadu)
• Nominālā strāva: 40 A
• Noplūdes slieksnis: 30 mA (0,03 A)
• Tips: AC (detektē maiņstrāvas noplūdes)
• Funkcija: pārtrauc barošanu, ja konstatē nesabalansētību starp fāzēm un nullvadu
• Montāža: korpuss DIN sliedei sadales skapī

Kā lietot

Uzstādiet RCD sadales skapī uz piemērotas DIN sliedes un pievienojiet fāzes vadus un nullvadu saskaņā ar vietējiem elektroinstalācijas noteikumiem. Pirms darbu uzsākšanas atslēdziet barošanu un izmantojiet vadus un instrumentus, kas atbilst paredzētajai slodzei un savienojumu momentiem pēc normām. Pēc uzstādīšanas pārbaudiet ierīces darbību, izmantojot iebūvēto testa pogu vai atbilstošu RCD testeri, lai pārliecinātos par pareizu izslēgšanos pie norādītās jutības.

Ieteikumi lietošanai

Izmantojiet šo AC tipa 30 mA RCD, ja pietiek ar maiņstrāvas noplūžu atklāšanu; ja pastāv līdzstrāvas vai pulsējošas noplūdes, izvēlieties atbilstoša tipa ierīci. Regulāri pārbaudiet RCD (piemēram, reizi mēnesī vai saskaņā ar vietējām prasībām) un periodiski apskatiet uzstādījumu, lai nodrošinātu uzticamu darbību.
