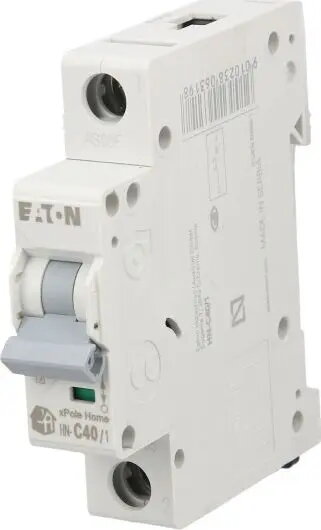

Automātiskais slēdzis EATON xPole Home HN-C40/1 1P C 40A 6kA AC (MPN 194835)

EATON xPole Home HN-C40/1 ir vienpolu automātslēdzis ar C raksturu un nominālo strāvu 40 A, paredzēts pārsprieguma un īssavienojuma aizsardzībai dzīvojamo un nelielu komerciālu objektu elektroinstalācijās. Ierīce izmanto termomagnētisku atslēgšanos, lai aizsargātu pret ilgstošām pārslodzēm un īssavienojumiem, un ir paredzēta uzstādīšanai uz standarta 35 mm DIN sliedes. Nominālā atslēgšanas jauda 6 kA AC nodrošina ticamu strāvas pārtraukšanu kļūmju gadījumos.

Priekšrocības

Vienpolu konstrukcija un C amplitūdas raksturlīkne nodrošina līdzsvaru starp jutību pret īssavienojumiem un toleranci pret ieslēgšanas strāvu pārspriegumiem, piemēram, motoru vai apgaismojuma slodzēm. Termomagnētiskā darbība sniedz uzticamu aizsardzību pret pārslogojumiem un ātru magnētisko reakciju uz lielām kļūmes strāvām. Kompakts izmērs un saderība ar DIN sliedi atvieglo montāžu sadales skapjos, bet standartizētie savienojumi nodrošina drošu vadītāju pieslēgšanu.

Piemērots

• Dzīvojamo māju sadales skapji un dzīvokļu elektroinstalācijas
• Nelieli komerciāli objekti ar apgaismojuma un kontaktligzdu ķēdēm
• Ķēžu aizsardzība ar mērenām motora starta strāvām un induktīvām slodzēm
• Modernizācijas projekti, kur nepieciešamas DIN sliedes ierīces

Atslēgas specifikācijas

• Poli: vienpolu (1P)
• Atslēgšanas raksturs: C (termomagnētisks)
• Nominālā strāva: 40 A
• Atslēgšanas jauda: 6 kA AC
• Montāža: 35 mm DIN sliede
• Lietojums: aizsardzība apgaismojuma, kontaktligzdu un nelielu piedziņu ķēdēm

Kā lietot

Uzstādiet automātslēdzi atbilstošā sadales skapī uz 35 mm DIN sliedes, pārbaudot, ka ieejas un izejas vadus pievienojat pareizajās klemēs un pievelkat ar ražotāja ieteikto griezes momentu. Lietojiet to kā aizsardzību vienfāzes ķēdei, ievērojot vietējos elektroinstalācijas noteikumus un nodrošinot koordinatoru ar citiem aizsardzības ierīcēm. Pārbaudiet ieslēgšanos un izslēgšanos, kā arī darbību normālas slodzes apstākļos. Darbus drīkst veikt tikai kvalificēts elektriķis.

Ieteikumi lietošanai

Izvēlieties C raksturlīkni, ja paredzamas ieslēgšanas strāvas (piemēram, motoru starti vai noteiktu apgaismojuma veidu ieslēgšana); tīriem rezistīviem vai jutīgiem elektroniskiem slodžu gadījumiem apsveriet citas raksturlīknes. Pārliecinieties, ka nominālā strāva atbilst vadītāju šķērsgriezumam un pastāvīgajai slodzei, kā arī pārbaudiet saderību ar noplūdes strāvas ierīcēm un augstākstāvošo aizsardzību, lai nodrošinātu selektivitāti un drošu kļūmju pārtraukšanu.
