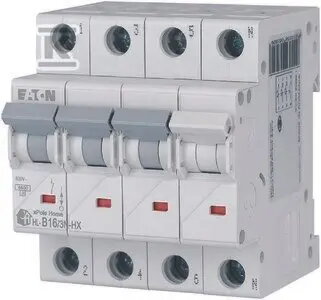

Eaton xPole Home HN-B16/3N automātiskais slēdzis 3P+N 16A B-raksturlīkne 6kA

Eaton xPole Home HN-B16/3N ir augstas kvalitātes automātiskais slēdzis, kas paredzēts drošai elektrisko ķēžu aizsardzībai dzīvojamās un komerciālās ēkās. Šī 3P+N ierīce uzrauga elektrisko strāvu un automātiski atslēdz ķēdi pārslodzes vai īssavienojuma gadījumā, tādējādi pasargājot elektroinstalāciju un pievienotās ierīces no bojājumiem. Tā kompaktais modulārais dizains nodrošina ērtu uzstādīšanu standarta sadales skapjos, garantējot drošu un efektīvu elektrosistēmas darbību.

Priekšrocības

Šis automātiskais slēdzis piedāvā izcilu uzticamību un drošību mūsdienu elektrotīkliem. B-raksturlīknes atslēgšanās īpašības ir optimizētas vispārējas nozīmes lietojumiem, nodrošinot līdzsvarotu reakciju uz strāvas kāpumiem. Ar 6kA atslēgšanas spēju ierīce spēj izturēt ievērojamas īssavienojuma strāvas, nodrošinot stabilu veiktspēju un ilgmūžību. 3P+N konfigurācija nodrošina visaptverošu aizsardzību trīsfāžu sistēmām ar neitrālo vadu, padarot to par daudzpusīgu izvēli dažādām enerģijas sadales vajadzībām.

Piemērots

• Dzīvojamo māju sadales skapjiem
• Komerciālo telpu elektrotīkliem
• Apgaismojuma un vispārējo kontaktligzdu ķēžu aizsardzībai
• Trīsfāžu sistēmām, kur nepieciešama neitrālā vada komutācija

Kad tas var nebūt piemērots

Šī ierīce nav paredzēta rūpnieciskiem lietojumiem, kur nepieciešama augstāka atslēgšanas spēja vai specifiskas atslēgšanās līknes lielu elektromotoru palaišanai. To nevajadzētu izmantot vidēs, kur nominālā strāva pārsniedz 16A vai kur sistēmas sprieguma prasības atšķiras no standarta specifikācijām.

Galvenās specifikācijas

• Nominālā strāva: 16A
• Polu skaits: 3P+N
• Atslēgšanās raksturlīkne: B
• Atslēgšanas spēja: 6kA
• Montāžas veids: DIN sliede

Kā lietot

Eaton xPole Home HN-B16/3N uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrodrošības noteikumiem. Ierīce ir paredzēta montāžai uz standarta 35mm DIN sliedes sadales skapī. Pārliecinieties, ka visi elektriskie savienojumi ir pievilkti ar atbilstošu griezes momentu, lai novērstu pārkaršanu. Pēc uzstādīšanas slēdža sviru var izmantot, lai manuāli pieslēgtu vai atslēgtu strāvas padevi aizsargājamajai ķēdei.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka 16A nominālā strāva atbilst jūsu ķēdes slodzes prasībām.
• Pārbaudiet, vai 3P+N konfigurācija ir saderīga ar jūsu esošo elektrosadales sistēmu.
• Pārliecinieties, ka sadales skapī ir pietiekami daudz vietas ierīces modulārajam platumam.
• Apstipriniet, ka B-raksturlīkne ir piemērota aizsargājamo slodžu veidam.

Lietošanas ieteikumi: Regulāri pārbaudiet automātisko slēdzi, vai nav redzamas fizisku bojājumu vai krāsas izmaiņu pazīmes. Ieteicams periodiski pārbaudīt ierīces darbību, lai nodrošinātu, ka tā joprojām ir optimālā darba kārtībā.
