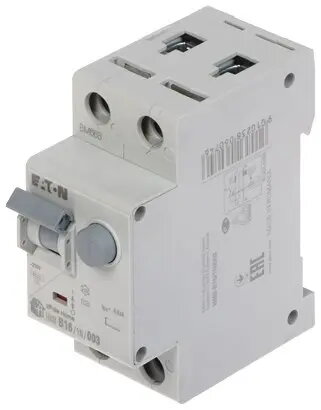

Strāvas noplūdes traucējumu aizsardzības un automātā slēdzis (RCBO) EATON HNB-B16/1N/003 B 16A 30mA AC 1P+N 6kA

Paliekā strāvas aizsargapparāts RCBO EATON HNB-B16/1N/003 B 16A 30mA AC 1P+N 6kA apvieno pārsprieguma/īsstrāvas pārtraukšanu un noplūdes strāvas (zemējuma noplūdes) detektēšanu vienā kompaktā modulī. Paredzēts uzstādīšanai sadales skapjos dzīvojamās ēkās un nelielos komerciālos objektos, šis RCBO nodrošina termomagnētisko aizsardzību ar B raksturojumu un vienlaicīgu noplūdes strāvas aizsardzību ar 30 mA AC jutību. Ierīce ir izpildījumā viens pols plus neitrāls (1P+N) ar nominālo strāvu 16 A un atbilstošu pārtraukšanas jaudu ikdienas zemsprieguma instalācijām.

Priekšrocības

RCBO apvieno divas aizsardzības funkcijas — pret īssavienojumiem/virsstrāvām un noplūdes strāvu detektēšanu — kas ietaupa vietu sadales skapī un vienkāršo vadu izkārtojumu. B raksturojums nodrošina uzticamu aizsardzību ķēdēm ar mēreniem ierosmes strāvas pieaugumiem, piemēram, apgaismojumam un vispārējiem kontaktligzdas ķēdēm. 30 mA noplūdes strāvas jutība nodrošina personu aizsardzību pret elektrotraumām. Kompaktais 1P+N formfaktors samazina nepieciešamo modulu skaitu instalācijā. Ierīce atbilst prasībām par veiktspēju tipiskām zemsprieguma instalācijām.

Piemērots

• Apkures un apgaismojuma ķēžu aizsardzībai dzīvojamās un mazās komerciālās telpās
• Vispārīgu barošanas un kontaktligzdas ķēžu aizsardzībai
• Ķēdēm, kur nepieciešama kombinēta aizsardzība pret pārspriegumiem, īssavienojumiem un noplūdes strāvām

Atslēgas specifikācijas

• Nominālā strāva: 16 A
• Sprieguma raksturojums: B (termomagnētiska)
• Noplūdes strāvas jutība: 30 mA, AC tips
• Poli: viens pols plus neitrāls (1P+N)
• Pārtraukšanas spēja: 6 kA

Kā lietot

Uzstādiet RCBO uz DIN sliedes atbilstoši vietējiem elektroinstalācijas noteikumiem un ražotāja instrukcijām. Pieslēdziet fāzes vadītāju pie fāzes kontakta un neitrālu vadītāju pie neitrālā kontakta; ievērojiet norādītos savilcējmomentus. Ierīci izvietojiet sērijā ar aizsargājamo ķēdi un pēc uzstādīšanas pārbaudiet noplūdes funkciju, izmantojot testēšanas pogu vai akreditētu testierīci. Ja ierīce atslēdzas, nosakiet un novērsiet kļūmi pirms atkārtotas ieslēgšanas.

Lietošanas ieteikumi

Izmantojiet šo RCBO, lai nodrošinātu individuālu ķēžu aizsardzību, kur nepieciešama gan pārslodzes, gan noplūdes aizsardzība. Veiciet regulāras noplūdes funkcijas pārbaudes un vizuālas pārbaudes kā daļu no plānotās apkopes. Nomainiet ierīci, ja konstatējamas mehāniskas bojājumu pazīmes vai ja tā neiztur funkciju testus.
