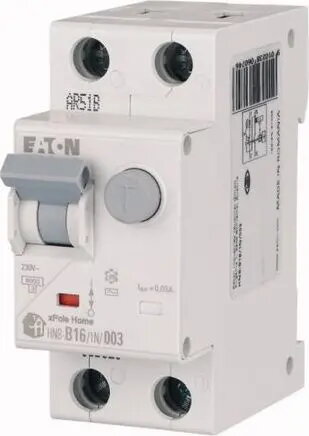

Eaton xPole Home HNB-B16/1N/003-A noplūdes strāvas automāts ar pārstrāvas aizsardzību, 2P, 16A, B raksturlīkne, 30mA, A tips

Eaton xPole Home HNB-B16/1N/003-A ir augstas kvalitātes noplūdes strāvas automātslēdzis ar pārstrāvas aizsardzību (RCBO), kas izstrādāts, lai nodrošinātu visaptverošu drošību dzīvojamo māju elektrotīklos. Šī 2-polu ierīce apvieno īsslēguma un pārslodzes aizsardzību ar noplūdes strāvas noteikšanu vienā kompaktā blokā, padarot to par būtisku komponentu mūsdienu sadales skapjos. Apvienojot šīs funkcijas, ierīce efektīvi uzrauga elektrisko plūsmu un nekavējoties atslēdz ķēdi bojājuma gadījumā, pasargājot gan elektroinstalāciju, gan pievienotās iekārtas.

Priekšrocības

Šī Eaton RCBO galvenā priekšrocība ir spēja apvienot divas kritiskas drošības funkcijas vienā vietu taupošā modulī, kas vienkāršo uzstādīšanu un samazina nepieciešamo vadu skaitu sadales skapī. A tipa jutība nodrošina, ka ierīce spēj noteikt gan maiņstrāvas, gan pulsējošas līdzstrāvas noplūdes, piedāvājot augstāku aizsardzības līmeni salīdzinājumā ar standarta AC tipa slēdžiem. B līknes atslēgšanās raksturlielums ir īpaši optimizēts dzīvojamām telpām, nodrošinot līdzsvarotu reakciju uz standarta sadzīves slodzēm, vienlaikus novēršot nevajadzīgu atslēgšanos normālas darbības laikā.

Piemērots

• Dzīvojamo māju elektrosadales skapjiem
• Apgaismojuma un kontaktligzdu ķēžu aizsardzībai
• Sadzīves tehnikas un elektronisko ierīču drošības nodrošināšanai
• Jaunām instalācijām un elektrosistēmu modernizācijai

Kad ierīce var nebūt piemērota

Šī ierīce nav paredzēta rūpnieciskai videi ar jaudīgām iekārtām, kas rada ievērojamus harmoniskos kropļojumus. Tāpat tā nav piemērota ķēdēm, kurām nepieciešami citi atslēgšanās raksturlielumi, piemēram, C vai D, kas nepieciešami iekārtām ar augstu palaišanas strāvu, piemēram, lieliem motoriem vai rūpnieciskiem kompresoriem.

Galvenās specifikācijas

• Nominālā strāva: 16A
• Atslēgšanās raksturlielums: B līkne
• Noplūdes strāvas jutība: 30mA
• Ierīces tips: A tips
• Polu skaits: 2P (1P+N)

Kā lietot

Eaton xPole Home RCBO uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrodrošības noteikumiem. Ierīce ir paredzēta montāžai uz standarta DIN sliedes sadales skapī. Pārliecinieties, ka barošanas kabeļi ir pievienoti attiecīgajām spailēm un ka neitrālais vads ir pareizi identificēts un pievienots. Pēc uzstādīšanas ierīces darbība jāpārbauda, izmantojot integrēto testa pogu.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka 16A nomināls atbilst jūsu elektroinstalācijas prasībām
• Pārliecinieties, ka 30mA jutība ir piemērota nepieciešamajam personiskās aizsardzības līmenim
• Pārbaudiet, vai DIN sliedē ir pietiekami daudz vietas 2-polu ierīcei
• Pārbaudiet, vai vietējie noteikumi pieprasa A tipa aizsardzību konkrētiem ierīču veidiem

Lietošanas ieteikumi

Regulāri pārbaudiet ierīci, izmantojot testa pogu vismaz divas reizes gadā, lai nodrošinātu, ka iekšējais mehānisms paliek darba kārtībā. Ja slēdzis ir atslēdzies, pirms tā atiestatīšanas noskaidrojiet un novērsiet bojājuma cēloni.
