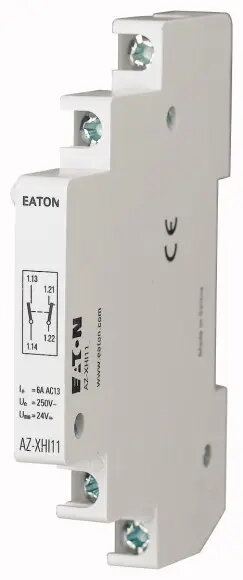

Eaton AZ-XHI11 palīgkontakts ir precīzi izstrādāts komponents, kas paredzēts integrācijai ar Eaton AZ sērijas automātiskajiem slēdžiem. Šī ierīce kalpo kā būtisks interfeiss elektriskās aizsardzības iekārtu pārslēgšanas statusa uzraudzībai, nodrošinot uzticamu atgriezenisko saiti, izmantojot 1NO (normāli atvērts) un 1NC (normāli aizvērts) kontaktu konfigurāciju. Tā kompaktais dizains un universālā stiprinājuma iespēja ļauj to ērti uzstādīt dažādos sadales skapjos, nodrošinot precīzu sistēmas statusa izsekošanu gan rūpnieciskās, gan komerciālās vidēs.
Priekšrocības
Galvenā Eaton AZ-XHI11 priekšrocība ir spēja nodrošināt reāllaika statusa signalizāciju, kas ir būtiska drošības un darbības uzraudzības uzturēšanai sarežģītās elektriskās sistēmās. Tā izturīgā konstrukcija nodrošina stabilu darbību standarta ekspluatācijas apstākļos, savukārt universālais montāžas dizains atvieglo uzstādīšanas procesu tehniķiem. Piedāvājot gan normāli atvērtus, gan normāli aizvērtus kontaktus, tas nodrošina daudzpusīgas signalizācijas iespējas, kuras var pielāgot dažādām vadības un uzraudzības prasībām bez nepieciešamības pēc papildu sarežģītas aparatūras.
Piemērots
- Automātisko slēdžu statusa uzraudzībai sadales paneļos
- Integrācijai automatizētās vadības un signalizācijas sistēmās
- Rūpnieciskās elektriskās infrastruktūras pārvaldībai
- Komerciālo ēku elektroenerģijas sadales uzraudzībai
Kad tas var nebūt piemērots
Šis palīgkontakts ir īpaši izstrādāts lietošanai ar Eaton AZ sērijas automātiskajiem slēdžiem un var nebūt saderīgs ar citām sērijām vai zīmoliem. Tas nav paredzēts lieljaudas pārslēgšanas lietojumiem, un to drīkst izmantot tikai signāla līmeņa uzraudzībai noteiktajos temperatūras un vides parametros.
Galvenās specifikācijas
- Kontaktu konfigurācija: 1NO + 1NC
- Platums: 9 mm
- Dziļums: 65.5 mm
- Augstums: 90 mm
- Darba temperatūras diapazons: no -5 līdz 40 °C
- Krāsa: Balta
- Stiprinājuma veids: Universāls
Kā lietot
Uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem drošības noteikumiem. Pirms darba uzsākšanas pārliecinieties, ka galvenā strāvas padeve automātiskajam slēdzim ir atvienota. Palīgkontakts ir paredzēts piestiprināšanai pie saderīgā AZ sērijas automātiskā slēdža sāniem. Novietojiet ierīci pret montāžas interfeisu uz slēdža un stingri nostipriniet to. Pēc piestiprināšanas pievienojiet signāla vadus atbilstošajām spailēm saskaņā ar jūsu vadības ķēdes shēmu. Pēc uzstādīšanas pārbaudiet mehānisko un elektrisko darbību, pārslēdzot automātisko slēdzi un novērojot statusa izmaiņas jūsu uzraudzības sistēmā.
Kas jāņem vērā pirms pirkuma
- Pārbaudiet saderību ar jūsu konkrēto Eaton AZ sērijas automātiskā slēdža modeli
- Pārliecinieties, ka darba vide paliek temperatūras diapazonā no -5 līdz 40 °C
- Apstipriniet, ka signalizācijas prasības atbilst 1NO + 1NC kontaktu konfigurācijai
- Pārbaudiet pieejamo vietu sadales skapī 9 mm platajam modulim
Lietošanas ieteikumi: Vienmēr pārliecinieties, ka palīgkontakts ir droši piestiprināts pie automātiskā slēdža pirms sistēmas ieslēgšanas. Regulāri pārbaudiet savienojumus, lai novērstu signāla zudumu vibrācijas vai termiskās izplešanās dēļ.
