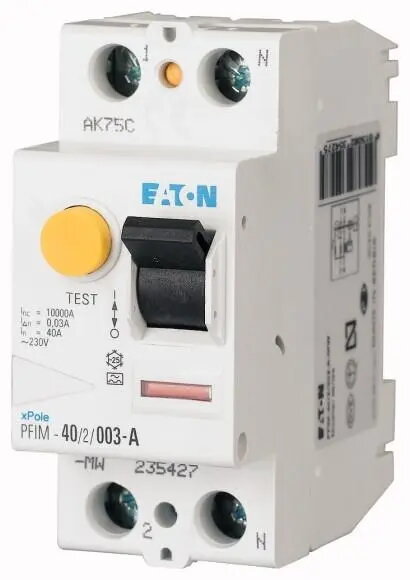

Eaton PFIM-40/2/003-MW noplūdes strāvas aizsargslēdzis 2P 40A 30mA tips AC

Eaton PFIM-40/2/003-MW ir augstas kvalitātes 2-polu noplūdes strāvas aizsargslēdzis (RCCB), kas izstrādāts, lai nodrošinātu būtisku elektrodrošību gan dzīvojamās, gan komerciālās telpās. Šī ierīce ir paredzēta elektrisko ķēžu uzraudzībai, lai konstatētu noplūdes strāvas, automātiski atslēdzot strāvas padevi, kad tiek konstatēta kļūda, tādējādi novēršot elektriskās briesmas. Ar 40A nominālo strāvu un 30mA jutību tas kalpo kā kritiska sastāvdaļa mūsdienu elektroenerģijas sadales sistēmās, nodrošinot uzticamu aizsardzību gan personālam, gan pievienotajām iekārtām.

Priekšrocības

Šis noplūdes strāvas aizsargslēdzis izceļas ar savu izturīgo konstrukciju un atbilstību stingriem drošības standartiem. Nodrošinot ātru atslēgšanos zemesslēguma gadījumā, tas ievērojami samazina elektriskās strāvas trieciena un izolācijas bojājumu izraisītu ugunsgrēku risku. Ierīce ir paredzēta vienkāršai integrācijai standarta sadales skapjos, nodrošinot, ka elektroinstalācijas atbilst drošības noteikumiem, vienlaikus saglabājot stabilu veiktspēju ilgā kalpošanas laikā.

Piemērots

• Dzīvojamo ēku elektroinstalācijām
• Komerciālo ēku sadales skapjiem
• Vispārējas nozīmes kontaktligzdu aizsardzībai
• Apgaismojuma ķēdēm, kurām nepieciešama aizsardzība pret noplūdes strāvu

Kad ierīce var nebūt piemērota

Šī ierīce ir klasificēta kā AC tips, kas paredzēts sinusoidālu maiņstrāvas noplūdes strāvu noteikšanai. Tā nav piemērota ķēdēm, kurās ir līdzstrāvas komponenti vai augstfrekvences impulsi, piemēram, ķēdēm, kas savienotas ar noteikta veida frekvenču pārveidotājiem vai moderniem elektroniskajiem barošanas avotiem. Šādos gadījumos būtu nepieciešams A vai B tipa noplūdes strāvas aizsargslēdzis.

Galvenās specifikācijas

• Polu skaits: 2
• Nominālā strāva: 40A
• Nominālā noplūdes strāva: 30mA
• Tips: AC
• Montāžas veids: DIN sliede

Kā lietot

Eaton PFIM-40/2/003-MW uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Ierīce tiek uzstādīta uz standarta DIN sliedes sadales skapī. Ieejas un izejas spailes ir skaidri marķētas, lai nodrošinātu pareizu vadu pievienošanu. Pēc uzstādīšanas ierīce periodiski jāpārbauda, izmantojot integrēto testa pogu, lai pārliecinātos, ka mehāniskais atslēgšanās mehānisms darbojas pareizi.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka 40A nominālā strāva atbilst jūsu ķēdes slodzes prasībām.
• Pārliecinieties, ka 30mA jutība ir piemērota vēlamajam aizsardzības līmenim.
• Pārbaudiet, vai elektriskajai sistēmai nav nepieciešama A vai B tipa aizsardzība specifiskām elektroniskajām slodzēm.
• Pārbaudiet pieejamo vietu uz DIN sliedes jūsu sadales skapī.

Lietošanas ieteikumi

Ieteicams vismaz reizi sešos mēnešos pārbaudīt noplūdes strāvas aizsargslēdža darbību, izmantojot testa pogu, lai nodrošinātu, ka ierīce paliek darba kārtībā un sniedz paredzēto drošības līmeni.
