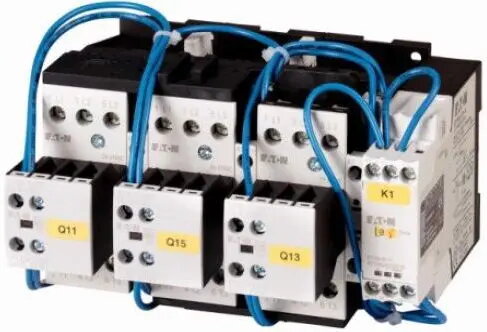

Eaton SDAINLM115 zvaigznes-trīsstūra palaišanas ierīce 55kW 115A 400V AC-3

Eaton SDAINLM115 zvaigznes-trīsstūra palaidējs ir izturīgs, iepriekš savienots risinājums, kas paredzēts trīsfāžu asinhrono motoru efektīvai vadībai un aizsardzībai rūpnieciskajā vidē. Šis palaidējs ir paredzēts 55 kW jaudai pie 400 V sprieguma un nodrošina vienmērīgu pāreju no zvaigznes uz trīsstūra savienojumu, kas ievērojami samazina augstās palaišanas strāvas, kas parasti rodas motora iedarbināšanas brīdī. Pārvaldot elektrisko slodzi paātrinājuma fāzē, tas palīdz uzturēt sistēmas stabilitāti un pagarina motora un pievienoto mehānisko komponentu kalpošanas laiku.

Priekšrocības

Šis zvaigznes-trīsstūra palaidējs piedāvā vienkāršotu uzstādīšanas procesu, pateicoties iepriekš izveidotajam savienojumam, kas samazina kļūdu iespējamību un ietaupa laiku paneļu montāžas laikā. Ierīce ir izgatavota atbilstoši augstiem rūpnieciskajiem standartiem, nodrošinot uzticamu darbību prasīgos AC-3 slodzes ciklos. Tā kompaktais dizains ļauj efektīvi izmantot vietu vadības skapjos, savukārt integrētie komponenti darbojas saskaņoti, nodrošinot konsekventu motora aizsardzību un vienmērīgas darbības pārejas, kas galu galā veicina mazāku mehānisko spriegumu un uzlabotu energoefektivitāti rūpnieciskajās piedziņas sistēmās.

Piemērots

• Rūpnieciskajām ventilācijas un gaisa plūsmas sistēmām
• Lieliem centrbēdzes sūkņiem
• Konveijeru lentu piedziņām
• Kompresoru motoru vadībai
• Smagajām rūpnieciskajām iekārtām

Kad tas var nebūt piemērots

Šis palaidējs ir īpaši izstrādāts trīsfāžu asinhronajiem motoriem un nav piemērots vienfāzes lietojumiem vai motoriem, kas neatbalsta zvaigznes-trīsstūra palaišanas konfigurāciju. To nedrīkst izmantot vidē, kas pārsniedz tā nominālās strāvas vai sprieguma specifikācijas, jo tas var izraisīt iekārtas atteici vai drošības apdraudējumu.

Galvenās specifikācijas

• Jauda: 55 kW pie 400 V
• Nominālā darba strāva: 115 A (AC-3)
• Konfigurācija: Iepriekš savienots zvaigznes-trīsstūra palaidējs
• Pielietojums: Trīsfāžu asinhronie motori

Kā lietot

Eaton SDAINLM115 jāuzstāda kvalificētam elektriķim piemērotā elektriskajā korpusā. Pārliecinieties, ka motora spailes ir pareizi pievienotas zvaigznes-trīsstūra darbībai saskaņā ar ražotāja elektroinstalācijas shēmu. Ierīcei jābūt savienotai ar barošanas avotu, kas atbilst nominālajam spriegumam un frekvencei. Pēc uzstādīšanas laika relejs ir jāpielāgo tā, lai pāreja no zvaigznes uz trīsstūri notiktu ar atbilstošu ātrumu konkrētajai motora slodzei.

Kas jāņem vērā pirms iegādes

• Pārbaudiet, vai motora datu plāksnītes parametri atbilst 55 kW un 115 A rādītājiem.
• Pārliecinieties, ka vadības skapī ir pietiekami daudz vietas palaidēja fiziskajiem izmēriem.
• Apstipriniet, ka barošanas spriegums ir saderīgs ar spoles sprieguma prasībām.
• Pārbaudiet, vai motors ir konfigurēts sešu vadu zvaigznes-trīsstūra palaišanai.

Lietošanas ieteikumi

Regulāri pārbaudiet elektrisko savienojumu stingrību un kontaktoru stāvokli, lai nodrošinātu ilgtermiņa uzticamību. Uzstādīšanas un apkopes laikā vienmēr ievērojiet vietējos elektrotehniskos noteikumus un drošības standartus.
