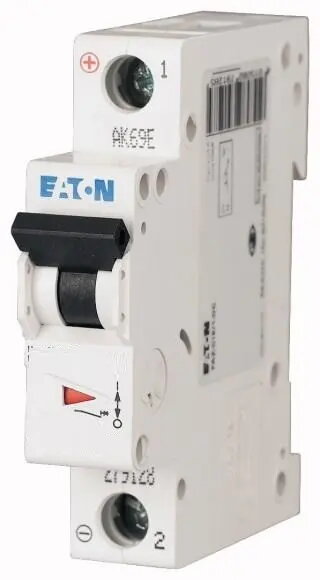

Eaton FAZ-D16/1 automātiskais slēdzis, 1-polu, D raksturlīkne, 16A, 15kA

Eaton FAZ-D16/1 ir augstas veiktspējas 1-polu automātiskais slēdzis, kas izstrādāts, lai nodrošinātu drošu elektrisko ķēžu aizsardzību prasīgos apstākļos. Ar 16A nominālo strāvu un D-tipa atslēgšanas raksturlīkni šī ierīce ir īpaši paredzēta augstu palaišanas strāvu pārvaldībai, padarot to par uzticamu izvēli jutīgu iekārtu un sarežģītu elektrisko instalāciju aizsardzībai pret pārslodzēm un īssavienojumiem.

Priekšrocības

Šis automātiskais slēdzis izceļas ar augstu 15kA atslēgšanas spēju, kas nodrošina izcilu drošību pat sistēmās, kurās iespējamas ievērojamas bojājuma strāvas. D-līknes raksturlīkne ļauj slēdzim izturēt īslaicīgus strāvas lēcienus bez nevajadzīgas atslēgšanās, kas ir būtiski ķēdēm, kuras darbina motorus, transformatorus vai lielus barošanas avotus. Tā kompaktais 1-pola dizains veicina efektīvu vietas izmantošanu sadales skapjos, savukārt Eaton augstā ražošanas kvalitāte garantē ilgtermiņa darbības uzticamību un izturību gan komerciālās, gan rūpnieciskās vidēs.

Piemērots

• Rūpnieciskām iekārtām un motoru vadības ķēdēm
• Komerciālām apgaismojuma sistēmām ar augstu palaišanas strāvu
• Barošanas blokiem un transformatoriem
• Elektriskajiem sadales skapjiem profesionālās vidēs

Kad ierīce var nebūt piemērota

Šī ierīce nav paredzēta dzīvojamo māju lietojumiem, kur parasti pietiek ar B vai C līknes slēdžiem. D-līknes slēdža izmantošana standarta mājsaimniecības ķēdē var izraisīt aizkavētu aizsardzību noteiktu bojājumu gadījumā, jo tas ir īpaši kalibrēts augstām palaišanas slodzēm, nevis vispārējas nozīmes sadzīves ierīcēm.

Galvenās specifikācijas

• Polu skaits: 1
• Nominālā strāva: 16A
• Atslēgšanas raksturlīkne: D-līkne
• Atslēgšanas spēja: 15kA
• Sistēmas saderība: maiņstrāva (AC)

Kā lietot

Eaton FAZ-D16/1 ir paredzēts uzstādīšanai uz standarta DIN sliedes elektriskajā sadales skapī. Uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Ierīce ir aprīkota ar drošiem spaiļu savienojumiem uzticamai vadu pievienošanai. Pēc uzstādīšanas svira ļauj manuāli vadīt ķēdi, savukārt iekšējais mehānisms automātiski pārslēdz slēdzi izslēgtā stāvoklī elektriska bojājuma gadījumā.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka D-līknes raksturlīkne atbilst jūsu pieslēgtās slodzes specifiskajām palaišanas strāvas prasībām.
• Pārbaudiet, vai 15kA atslēgšanas spēja ir piemērota paredzamajai īssavienojuma strāvai uzstādīšanas punktā.
• Apstipriniet, ka 16A nomināls atbilst kabeļa izmēram un ķēdes slodzes prasībām.

Lietošanas ieteikumi

Ieteicams regulāri pārbaudīt automātisko slēdzi un apkārtējo elektrisko instalāciju, lai nodrošinātu, ka visi savienojumi ir cieši un brīvi no netīrumiem. Ja slēdzis ir atslēdzies, pirms ierīces atiestatīšanas izmeklējiet pārslodzes vai īssavienojuma cēloni.
