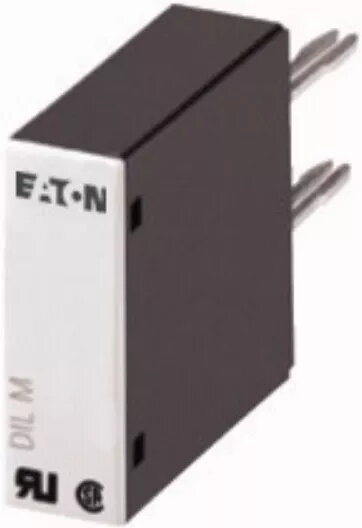

Eaton DILM32-XSPV240 varistora slāpētāja modulis 130-240V AC

Eaton DILM32-XSPV240 ir augstas kvalitātes varistora slāpētāja modulis, kas izstrādāts, lai nodrošinātu uzticamu kontaktoru aizsardzību rūpnieciskajās elektriskajās sistēmās. Darbojoties 130-240V maiņstrāvas diapazonā, šis komponents ir īpaši paredzēts sprieguma pārejas procesu un pīķu slāpēšanai, kas var rasties induktīvo slodžu pārslēgšanas laikā. Efektīvi ierobežojot šos pārspriegumus, modulis aizsargā jutīgo vadības elektroniku un novērš priekšlaicīgu kontaktu nolietošanos, tādējādi nodrošinot iekārtu ilgmūžību un darbības stabilitāti.

Priekšrocības

Šis slāpētāja modulis sniedz būtiskas priekšrocības rūpnieciskajiem lietojumiem, samazinot elektromagnētiskos traucējumus un aizsargājot vadības ķēdes no kaitīgiem sprieguma pīķiem. Tā kompaktais dizains ļauj viegli integrēt moduli esošajos vadības paneļos, neaizņemot daudz vietas. Izturīgā konstrukcija nodrošina konsekventu veiktspēju plašā temperatūras diapazonā, padarot to par uzticamu izvēli prasīgās vidēs, kur elektriskā uzticamība ir kritiski svarīga nepārtrauktai darbībai.

Piemērots

• Rūpnieciskās automatizācijas un vadības sistēmām
• Kontaktoru spoļu aizsardzībai maiņstrāvas ķēdēs
• Sprieguma pīķu novēršanai releju un solenoīdu lietojumos
• Elektrisko pārslēgšanas iekārtu kalpošanas laika pagarināšanai

Kad tas var nebūt piemērots

Šis modulis ir īpaši izstrādāts maiņstrāvas lietojumiem 130-240V diapazonā, un to nedrīkst izmantot līdzstrāvas ķēdēs vai sistēmās, kas darbojas ārpus šiem norādītajiem sprieguma parametriem. Tas nav paredzēts izmantošanai augstsprieguma sadales tīklos vai lietojumos, kur iekārtas ražotājs pieprasa cita veida slāpēšanas tehnoloģiju, piemēram, RC ķēdi vai diodi.

Galvenās specifikācijas

• Sprieguma diapazons: 130-240V maiņstrāva
• Komponenta tips: Varistora slāpētāja modulis
• Darba temperatūra: no -25 līdz 60 °C
• Saderība: Paredzēts konkrētām Eaton kontaktoru sērijām

Kā lietot

Eaton DILM32-XSPV240 ir paredzēts tiešai montāžai uz saderīgiem kontaktoriem. Pirms uzstādīšanas pārliecinieties, ka vadības ķēdes strāvas padeve ir pilnībā atvienota, lai novērstu elektriskās strāvas triecienu. Novietojiet moduli pretī paredzētajam savienojumam uz kontaktora un stingri piespiediet to vietā, līdz tas nofiksējas. Pēc uzstādīšanas pārbaudiet, vai savienojumi ir cieši un modulis ir pareizi ievietots, pirms atjaunojat sistēmas strāvas padevi.

Kas jāņem vērā pirms iegādes

• Pārbaudiet, vai jūsu kontaktora modelis ir saderīgs ar šo slāpētāja moduļu sēriju
• Pārliecinieties, ka jūsu vadības ķēdes spriegums ir 130-240V maiņstrāvas diapazonā
• Pārbaudiet pieejamo vietu vadības skapī moduļa uzstādīšanai
• Apstipriniet, ka vides apstākļi nepārsniedz norādītās temperatūras robežas

Lietošanas ieteikumi: Pēc uzstādīšanas vienmēr veiciet vadības ķēdes funkcionālo pārbaudi, lai pārliecinātos, ka slāpētājs ir pareizi integrēts. Regulāri pārbaudiet moduli plānotās apkopes laikā, lai pārliecinātos, ka nav radušies fiziski bojājumi spēcīgu elektrisko pārspriegumu dēļ.
