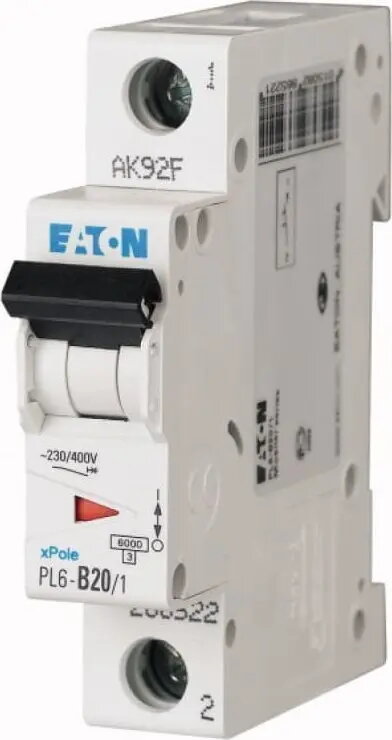

Eaton PL6-B20/1 automātiskais slēdzis 1P 20A B-raksturlīkne 6kA

Eaton PL6-B20/1 ir augstas kvalitātes vienpolu automātiskais slēdzis, kas izstrādāts drošai elektrisko ķēžu aizsardzībai dzīvojamās un komerciālās telpās. Ar 20A nominālo strāvu un B tipa atslēgšanas raksturlīkni šī ierīce ir īpaši paredzēta ātrai reakcijai uz pārslodzēm un īssavienojumiem, efektīvi novēršot vadu un pievienoto iekārtu bojājumus. Tā izturīgā konstrukcija un 6kA atslēgšanas spēja padara to par uzticamu komponentu mūsdienu sadales skapjos.

Priekšrocības

Šis automātiskais slēdzis piedāvā izcilu uzticamību un drošību dažādām elektroinstalācijām. B līknes raksturlīkne nodrošina optimālu aizsardzību ķēdēm ar zemām palaišanas strāvām, piemēram, apgaismojumam un vispārējas nozīmes kontaktligzdām. Tā kompaktais vienpolu dizains ļauj efektīvi izmantot vietu sadales skapjos, savukārt Eaton izmantotie augstas kvalitātes materiāli nodrošina ilgmūžību un stabilu darbību standarta ekspluatācijas apstākļos.

Piemērots

• Dzīvojamo telpu apgaismojuma ķēdēm
• Vispārējas nozīmes elektrības kontaktligzdām
• Nelielām komerciālām elektroinstalācijām
• Rezistīvu slodžu aizsardzībai

Kad ierīce var nebūt piemērota

Šī ierīce nav paredzēta ķēdēm ar augstu palaišanas strāvu, piemēram, lieliem elektromotoriem vai transformatoriem, kur piemērotāki būtu C vai D līknes slēdži, lai izvairītos no nevajadzīgas atslēgšanās. Tāpat ierīce nav piemērota daudzfāžu elektriskajām sistēmām, jo tā ir vienpolu ierīce.

Galvenās tehniskās specifikācijas

• Nominālā strāva: 20A
• Polu skaits: 1
• Atslēgšanas raksturlīkne: B
• Atslēgšanas spēja: 6kA
• Montāžas veids: DIN sliede

Kā lietot

Eaton PL6-B20/1 ir paredzēts profesionālai uzstādīšanai uz standarta 35mm DIN sliedes sadales skapī. Ierīci jāuzstāda kvalificētam elektriķim saskaņā ar vietējiem elektrodrošības noteikumiem. Vadi tiek pievienoti augšējām un apakšējām spailēm, nodrošinot, ka savienojumi ir pievilkti ar ražotāja norādīto griezes momentu, lai novērstu pārkaršanu. Pēc uzstādīšanas slēdža sviru var izmantot ķēdes manuālai atslēgšanai vai ieslēgšanai.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka 20A nomināls atbilst jūsu ķēdes vadu un slodzes prasībām.
• Pārbaudiet, vai B līknes raksturlīkne ir piemērota aizsargājamajai iekārtai.
• Pārliecinieties, ka jūsu sadales skapī ir brīva vieta vienpolu modulim.
• Pārbaudiet, vai 6kA atslēgšanas spēja atbilst jūsu instalācijas īssavienojuma strāvas prasībām.

Lietošanas ieteikumi

Regulāri pārbaudiet automātisko slēdzi, vai nav redzamas fizisku bojājumu vai krāsas maiņas pazīmes. Ieteicams periodiski pārbaudīt slēdža funkcionalitāti, lai nodrošinātu tā labu darba stāvokli. Ja slēdzis bieži atslēdzas, pirms atkārtotas ieslēgšanas pārbaudiet ķēdi, vai nav radušies bojājumi vai pārslodzes apstākļi.
