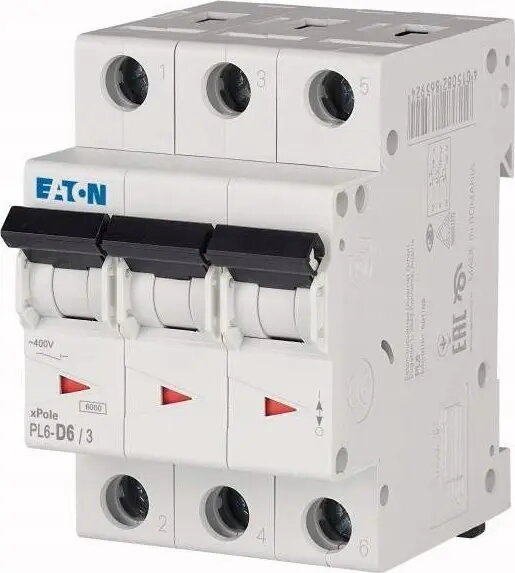

Eaton PL6-D6/3 automātiskais slēdzis 3P 6A 6kA D-raksturlīkne

Eaton PL6-D6/3 ir profesionālas klases 3-polu automātiskais slēdzis, kas izstrādāts, lai nodrošinātu drošu elektrisko ķēžu aizsardzību. Ar 6A nominālo strāvu un 6kA atslēgšanas spēju šī ierīce uztur sistēmas integritāti, efektīvi izolējot ķēdes pārslodzes vai īssavienojuma gadījumos. Tā D-tipa atslēgšanas raksturlīkne ir īpaši kalibrēta, lai izturētu augstas palaišanas strāvas, nodrošinot stabilu darbību prasīgās elektriskās vidēs.

Priekšrocības

Šis automātiskais slēdzis piedāvā izcilu uzticamību un drošību sarežģītām elektriskajām instalācijām. Izmantojot D-līknes atslēgšanas raksturlīkni, tas novērš nevajadzīgu atslēgšanos, ko izraisa īslaicīgi augsti strāvas lēcieni, kas bieži saistīti ar induktīvām slodzēm. 3-polu konfigurācija ļauj vienlaicīgi atslēgt visas fāzes, nodrošinot visaptverošu drošības risinājumu, kas atbilst stingriem rūpnieciskajiem standartiem ķēžu aizsardzībai.

Piemērots

• Rūpnieciskām iekārtām ar augstu palaišanas strāvu
• Komerciāliem elektrības sadales skapjiem
• Elektromotoru vadības ķēdēm
• Apgaismojuma sistēmām ar augstas intensitātes izlādes spuldzēm
• Liela mēroga elektriskajām instalācijām, kurām nepieciešama uzticama īssavienojuma aizsardzība

Kad ierīce var nebūt piemērota

Šī ierīce nav paredzēta dzīvojamo telpu lietojumiem, kur parasti ir nepieciešami B vai C līknes slēdži standarta sadzīves tehnikai. D-līknes slēdža izmantošana ķēdēs ar zemu palaišanas strāvu var izraisīt aizkavētu aizsardzību bojājuma gadījumā, jo ierīce ir īpaši pielāgota, lai ignorētu augstākus pārejošus strāvas lēcienus.

Galvenās tehniskās specifikācijas

• Polu skaits: 3
• Nominālā strāva: 6A
• Atslēgšanas spēja: 6kA
• Atslēgšanas raksturlīkne: D-līkne
• Montāžas veids: DIN sliede

Kā lietot

Eaton PL6-D6/3 ir paredzēts uzstādīšanai uz standarta DIN sliedes elektriskajā sadales skapī. Uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Pirms montāžas pārliecinieties, ka strāvas padeve ir atslēgta. Pievienojiet ienākošās strāvas līnijas augšējiem spailēm un izejošās slodzes līnijas apakšējiem spailēm, nodrošinot, ka savienojumi ir pievilkti ar ražotāja norādīto griezes momentu, lai novērstu pārkaršanu.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka D-līknes raksturlīkne atbilst jūsu iekārtas palaišanas strāvas prasībām.
• Pārliecinieties, ka 6A nominālā strāva ir piemērota ķēdei pievienotajai slodzei.
• Apstipriniet, ka 6kA atslēgšanas spēja ir pietiekama paredzamajai īssavienojuma strāvai uzstādīšanas punktā.
• Pārbaudiet, vai sadales skapī ir pietiekami daudz vietas 3-polu ierīcei.

Lietošanas ieteikumi

Regulāri pārbaudiet automātisko slēdzi, vai nav redzamas termiskas bojājumu pazīmes vai vaļīgi savienojumi. Ieteicams periodiski veikt funkcionālo pārbaudi, lai nodrošinātu mehānisma pareizu darbību. Nepārsniedziet nominālo strāvas slodzi, lai izvairītos no priekšlaicīga nolietojuma vai nevajadzīgas atslēgšanās.
