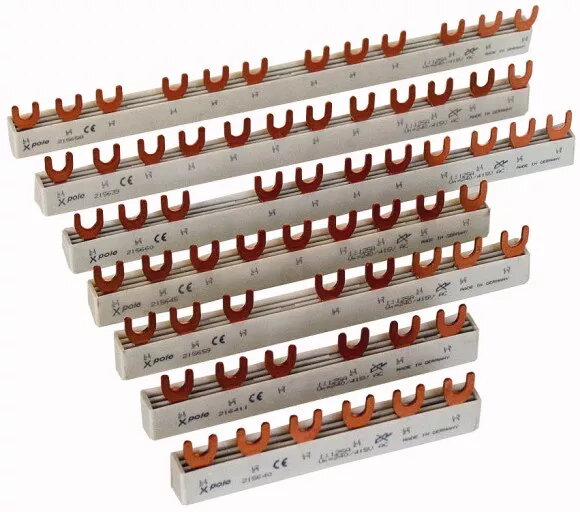

Eaton EVG-16/3PHAS/12MODUL 3-fāžu kopne 16mm² 80A 12 moduļi

Eaton EVG-16/3PHAS/12MODUL ir profesionāla 3-fāžu kopne, kas paredzēta efektīvai strāvas sadalei elektriskajos sadales skapjos. Ar 16 mm² šķērsgriezumu un 80 A nominālo strāvu šī 12 moduļu kopne nodrošina drošus un stabilus elektriskos savienojumus starp dažādām modulārajām ierīcēm. Tā ir būtisks elements sarežģītu elektroinstalāciju sakārtošanai, nodrošinot vienmērīgu strāvas plūsmu un sistēmas ilgmūžību gan rūpnieciskos, gan dzīvojamos objektos.

Priekšrocības

Šī kopne ievērojami samazina uzstādīšanas laiku, novēršot nepieciešamību pēc individuāliem vadu džemperi starp automātiskajiem slēdžiem. Augstas vadītspējas dizains nodrošina minimālus enerģijas zudumus un siltuma rašanos, kas veicina visas elektriskās sistēmas drošību. Stingrā konstrukcija nodrošina stabilu montāžas platformu, savukārt standartizētais 12 moduļu garums piedāvā elastību dažādām konfigurācijām.

Piemērots

• Vairāku modulāro aizsardzības ierīču savienošanai vienā rindā
• Rūpnieciskajiem sadales skapjiem
• Dzīvojamo māju sadales paneļiem
• Sistēmām, kurās izmanto PLS, CLS, PKN, PFIM, PFHM un PFNM sērijas komponentus

Kad tas var nebūt piemērots

Šī kopne nav paredzēta ķēdēm, kas pārsniedz 80 A nominālo strāvu, vai lietojumiem, kuriem nepieciešama atšķirīga fāžu konfigurācija. Tā ir īpaši izstrādāta saderīgām Eaton modulārajām ierīcēm un var nederēt citu ražotāju aprīkojumam vai sērijām, kas neatbilst standarta moduļu atstatumam.

Galvenās specifikācijas

• Fāžu konfigurācija: 3-fāžu
• Šķērsgriezums: 16 mm²
• Nominālā strāva: 80 A
• Moduļu ietilpība: 12 moduļi
• Saderība: PLS, CLS, PKN, PFIM, PFHM un PFNM sērijas

Kā lietot

Pirms uzstādīšanas pārliecinieties, ka sadales skapja galvenā strāvas padeve ir pilnībā atslēgta. Ja nepieciešams, sagrieziet kopni vajadzīgajā garumā un uzlieciet galu uzgaļus, lai novērstu nejaušu saskari ar spriegumu. Savietojiet kopnes kontaktus ar modulāro ierīču spailēm un stingri ievietojiet tos. Pievelciet spaiļu skrūves uz automātiskajiem slēdžiem, lai nodrošinātu ciešu savienojumu. Pirms strāvas ieslēgšanas pārbaudiet, vai visi savienojumi ir droši.

Kas jāņem vērā pirms pirkuma

• Pārbaudiet kopējo moduļu skaitu, kas nepieciešams jūsu sadales skapja izkārtojumam
• Pārliecinieties, ka 80 A strāvas nomināls ir pietiekams jūsu ķēdes slodzei
• Pārbaudiet saderību ar esošajiem automātiskajiem slēdžiem vai noplūdes strāvas aizsargierīcēm
• Apstipriniet, ka 16 mm² šķērsgriezums atbilst vietējiem elektroinstalācijas standartiem

Lietošanas ieteikumi

Vienmēr izmantojiet atbilstošus gala pārsegus, lai pasargātu no spriegumaktīvām daļām, un nodrošiniet, ka uzstādīšanu veic kvalificēts elektriķis saskaņā ar vietējiem drošības noteikumiem.
