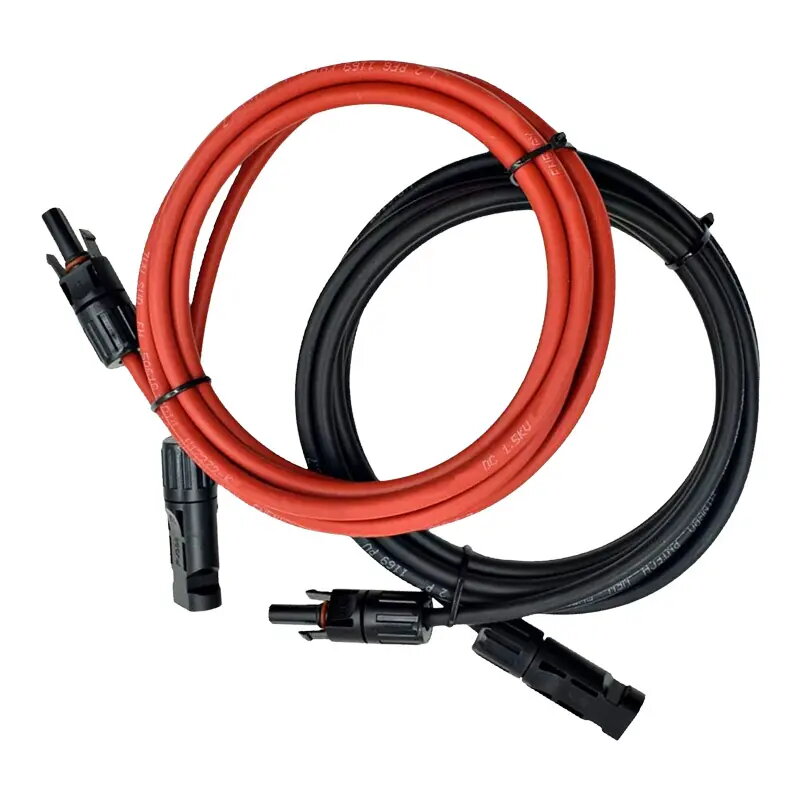

Pagarinājuma kabelu komplekts saules paneļiem EcoFlow XS6-2M-RED-BLACK — 2 m, 2× savienotāji (sarkans/melns)

Saules paneļu pagarināšanas kabelu komplekts EcoFlow XS6-2M-RED-BLACK satur divus MC4 pagarināšanas kabeļus, katrs 2 m garš, ar krāsu marķējumu (sarkans un melns) ērtai pieslēgšanai fotoelektroiekārtām un EcoFlow ierīcēm. Vienpavedienu vadītāji ir no daudzstiebru tinētas vara vadītāja ar bezhalogēna savienotu apvalku, atbilst PN-EN 50618 un PN-EN 60228 prasībām.

Priekšrocības

Kabeļi ir izturīgi pret UV starojumu, ozonu, hidrolīzi, skābēm un sārmiem, kā arī mainīgiem laika apstākļiem, tāpēc tos var uzstādīt iekštelpās, ārā un tieši zemē. Sagaidāmais kalpošanas laiks ir līdz 25 gadiem, un darbmodes temperatūras diapazons ir plašs (−40°C līdz +90°C; īslaicīgi 120°C līdz 20 000 stundām). MC4 savienotāji nodrošina ātru un drošu savienošanu saules paneļu sistēmās.

Piemērots

• Kabeļu pagarināšanai starp saules paneļiem un EcoFlow invertoriem vai uzlādes kontrolieriem
• Āra fotoelektroinstalācijām, kur nepieciešama lielāka brīvība kabeli izvietojumā
• Uzstādīšanai zem zemes vai uz jumta un uz zemes uzstādītām konstrukcijām, ievērojot montāžas prasības

Galvenās specifikācijas

• Ražotājs: ADELID® Sp. z o.o.; Zīmols: EcoFlow
• Ražotāja kods / MPN: XS6-2M-RED-BLACK
• Kabeļa tips: H1Z2Z2-K
• Garums: 2 m (komplekts no 2 kabeļiem: sarkans un melns)
• Nominalais spriegums: 1,0/1,0 kV AC
• Darbības spriegums: 1.5 kV (1.8 kV) DC saskaņā ar EN 50618
• Vadītāja nominālais šķērsgriezums: 6,00 mm²
• Ārējais diametrs: 6,2 mm
• Vadītāja pretestība pie 20°C: max 5,09 mΩ/m
• Izolācijas pretestība: aptuveni 1000 MΩ/km (min. 580 MΩ/km pie 20°C)
• Pārbaudes spriegums (50 Hz): 6500 V AC
• Izolācijas / apvalka nominālā biezuma: 0,7 mm / 0,8 mm
• Saderība: PN-EN 50618, PN-EN 60228, izturība pret UV un ozonu saskaņā ar EN 50618, ugunsizturība PN-EN 60332-1 (LSOH)
• Sagaidāmais kalpošanas laiks: līdz 25 gadiem

Kā lietot

Pieslēdziet MC4 vīriešu un sieviešu savienotājus pie atbilstošajiem MC4 ligzdas uz saules paneļiem un pie invertora vai uzlādes kontroliera ievades, ievērojot polaritāti (sarkans = plus, melns = mīnuss). Pārliecinieties, ka savienotāji ir pilnībā nostiprināti. Kablus novietojiet tā, lai izvairītos no asām malām un mehāniska stresa; ārējas vai pazemes montāžas gadījumā ievērojiet vietējos elektrodrošības noteikumus un prasības attiecībā uz norakšanas dziļumu vai aizsardzību. Pirms galīgās pieslēgšanas pārbaudiet sistēmas sprieguma atbilstību (līdz 1.5 kV DC saskaņā ar EN 50618).

Lietošanas ieteikumi

Pārbaudiet savienotāju un izolācijas stāvokli pirms uzstādīšanas un regulāri ekspluatācijas laikā. Izmantojiet kabeļu fiksācijas, spriegošanas atvieglojumus un laika apstākļu aizsardzību ārējiem savienojumiem; uzturiet kontaktus tīrus un sausus. Pazemes kabeliem nodrošiniet mehānisku aizsardzību un ievērojiet vietējos noteikumus.
