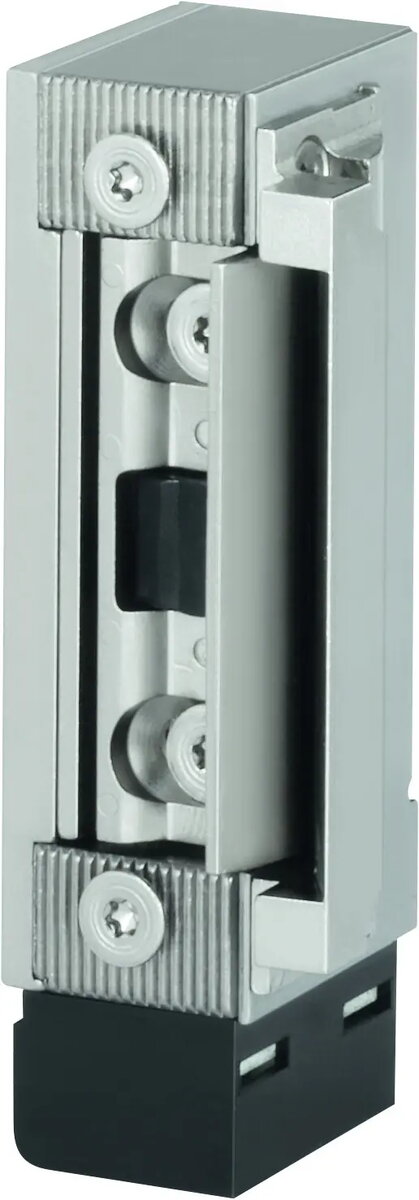

effeff slēdzeņu cilindrs Assa Abloy 332.208-----F91 (MPN 332.208-----F91)

effeff 332.208 ir kompaktas atbildes elements/atslēgas bloķēšanas ierīce no effeff (Assa Abloy sērija), paredzēta ātrai un vienkāršai uzstādīšanai uz dažādiem durvju rāmjiem un profiliem. Ierīcei ir mazs simetrisks korpuss un kompaktas montāžas dimensijas. Tā nodrošina pārraudzītu bloķēšanu evakuācijas durvīm un var tikt izmantota kā papildus bloķēšanas ierīce ugunsdrošām durvīm, ja tas nepieciešams.

Priekšrocības

Atbildes elements nodrošina noturības spēku no 2000 N līdz 3000 N saskaņā ar prEN 13637 un atbalsta atbloķēšanu ar iepriekšēju slodzi, saglabājot 100% noturības spēku. Iekšā integrēts potenciāli brīvs uzraudzības kontakts, bet armaturas kontakts nav izolēts. Regulējamais FaFix aizbīdnis piedāvā 2 mm regulēšanas diapazonu ar 0,5 mm soli; uzraudzības lapiņa kustas kopā ar FaFix stiprinājumu, tādējādi pārslēgšanās punkts paliek nemainīgs. Saderīgs ar ProFix 1 atbildes plāksnēm. Paralēlai darbībai nepieciešams Coupling Relay 7480.

Piemērots

• Rezerves vai nomaiņas daļa durvīm, kur izmanto effeff Assa Abloy 332.208 sērijas komponentes
• Papildu bloķēšanai evakuācijas un ugunsdrošajām durvīm (atbilstoši prasībām)
• Māju un komerciālajām durvju uzstādēm, kur nepieciešams kompakts uzraudzīts atbildes elements

Galvenās specifikācijas

• Modelis: effeff 332.208 (Assa Abloy)
• MPN: 332.208-----F91, EAN: 4042203323537
• Noturības spēks: min. 2000 N, maks. 3000 N (prEN 13637)
• Atbloķēšana ar iepriekšēju slodzi pie 100% noturības spēka
• Uzraudzības kontakts: potenciāli brīvs; armaturas kontakts: neinolēts*
• Regulējamais FaFix aizbīdnis: 2 mm ar 0,5 mm soli
• Saderība: ProFix 1 atbildes plāksnes
• Uzstādīšana: DL/DR un horizontālā universālā pozīcija
• Daudzums: 1 atbildes elements evakuācijas durvīm

Kā lietot

Uzstādiet effeff 332.208 uz atbilstoša durvju rāmja vai profila, ievērojot stiprināšanas vietas un orientāciju DL/DR vai horizontālai pozīcijai. Ja nepieciešams, uzstādiet ProFix 1 atbildes plāksni un precīzi noregulējiet FaFix aizbīdni 2 mm diapazonā, lai saskaņotu ar durvju armaturu. Pievienojiet uzraudzības kontaktu saskaņā ar durvju uzraudzības shēmu; ja vairākas ierīces ir savienotas paralēli, izmantojiet Coupling Relay 7480. Ņemiet vērā, ka ierīce paredzēta kā papildus bloķēšanas līdzeklis ugunsdrošajām durvīm un jāinstalē atbilstoši spēkā esošajiem noteikumiem.

Lietošanas ieteikumi

Izmantojiet effeff 332.208 tikai ar savietojamu aparatūru; paralēlam uzraudzības kontaktu vadu savienojumam nepieciešams Coupling Relay 7480. Nepievienojiet šo ierīci kā vienīgo galveno slēdzeni sertificētām ugunsdurvīm — izmantojiet to tikai kā papildinošu bloķēšanas ierīci, ja to atļauj normatīvi.
