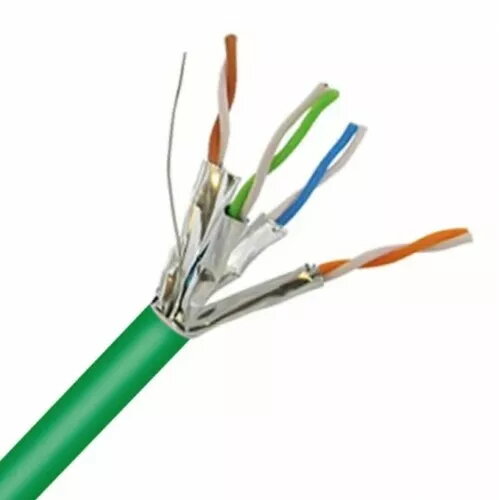

LAN tīkla kabelis electro base CAT6a U/FTP iekštelpu uzstādīšanai, CPR klase Cca, MPN FTP6A-STX-Cca

electro base LAN tīkls kabelis CAT6a U/FTP paredzēts iekštelpu uzstādīšanai un nodrošina veiktspēju, kas atbilst 10 Gigabit Ethernet un strukturētas kabelizācijas prasībām. U/FTP konstrukcija (kopējā neekranētā apvalka un atsevišķi folijas ekrāni pār pāriem) samazina savstarpējo trokšņu ietekmi un saglabā signāla integritāti garākos posmos. Kabelis atbilst CPR Cca ugunsizturības klasei, kas paredzēta drošākai izmantošanai ēku iekšējā maršrutēšanā.

Priekšrocības

U/FTP konstrukcija nodrošina labāku pāru izolāciju un paaugstinātu noturību pret elektromagnētiskajām traucēm salīdzinājumā ar neekranētiem kabeļiem. Kabelis atbilst CAT6a prasībām, ļaujot uzturēt stabilu 10GBASE‑T darbību ar samazinātu ievietošanas zudumu un zemu tuvuma šķērssarunu līmeni. CPR Cca klase liecina par ierobežotu iesaisti liesmas izplatībā un samazinātu dūmu veidošanos, kas ir būtiski iekštelpu instalācijās.

Piemērots

• 10 Gigabit Ethernet saitēm mugurkaulos un horizontālajā kabeļvadībā
• Strukturētai kabelizācijai birojos, serveru telpās un dzīvojamās ēkās
• Vietām, kur nepieciešama ekrānēšana, lai mazinātu EMI un pāru šķērssarunu
• Īslaicīgai vai pastāvīgai iekštelpu montāžai sienās, griestos un stāvvados

Galvenās specifikācijas

• Kategorija: paplašināts CAT6a veiktspējas līmenis līdz 10 Gbps
• Ekranējums: U/FTP — atsevišķi folijas ekrāni katrai pārei, kopējā neekranētā apvalka
• Piemērots iekštelpu uzstādīšanai ar CPR Cca uguns aizsardzības klasifikāciju
• Vadi: vara vadītāji, piemēroti Ethernet kabeļiem (cietie vai daudzbriļļu atkarībā no pielietojuma)
• Nominālais pretestība: 100 Ω saderībai ar Ethernet standartiem
• Frekvenču diapazons: atbalsta līdz 500 MHz, atbilstoši CAT6a prasībām
• Lietojuma joma: horizontālā un mugurkaula kabelizācija, patču paneļi un ātrdarbīgas datu saites

Kā lietot

Uzstādiet kabeli atbilstoši vietējiem būvnormatīviem un elektrodrošības prasībām, ievērojot CPR Cca maršrutēšanas noteikumus iekštelpās. Nodrošiniet pareizu kabeļu fiksāciju un vadību, izvairieties no pārmērīgiem liekumiem un vilkšanas; ievērojiet ražotāja minimālo lieces rādiusu un maksimālo vilkšanas spēku. Terminējiet pārus ar atbilstošiem ekrānotiem RJ45 savienotājiem vai modulāriem ligzdām, paredzētām folijas pāriem, un nodrošiniet ekrāna pareizu zemējumu vai savienojumu, ja tas nepieciešams. Pēc uzstādīšanas pārbaudiet līnijas ar sertificētu kabeļu testeri, lai pārliecinātos par atbilstību CAT6a parametriem.

Ieteikumi lietošanai

Lai nodrošinātu optimālu veiktspēju, izvairieties no kabeļa izvietošanas blakus jaudas vadiem un spēcīgiem EMI avotiem; izmantojiet ekrānētas patch vadus un zemētus paneļus ekrānētās sistēmās. Dokumentējiet testēšanas rezultātus un apstipriniet CAT6a atbilstību pēc uzstādīšanas.
