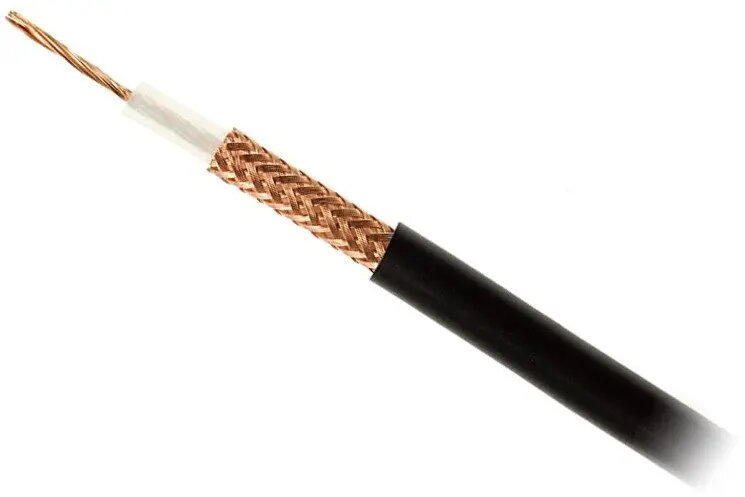

Koaksiālais kabelis Elektrokabel EK-H155 (YWLXpek 50) ir paredzēts RF signālu pārraidei un sadalei. Centrālā vadītāja šķērsgriezuma laukums ir 1,17 mm², bet ekrāna šķērsgriezums — 3,9 mm², nodrošinot mehānisku izturību un stabilas elektriskās īpašības fīderiem, antenu līnijām un CCTV instalācijām dzīvojamās un komerciālās telpās.
Priekšrocības
Kabeļa konstrukcija apvieno pietiekami masīvu centrālo vadītāju ar efektīvu ekrānu, kas samazina signāla zudumus un saglabā signāla kvalitāti vidēja garuma līnijās. Forma un materiāli ir optimizēti saderībai ar standarta 50 omi sistēmām, kas atvieglo savienojumu ar antenām, uztvērējiem un video iekārtām. Kabelis nodrošina kompromisu starp mehānisko izturību un locāmību, piemērots fiksētai uzstādīšanai un vadu kanālu izmantošanai.
Piemērots
- Antenu fīderi un zemes TV signāla sadale
- CCTV kameru signāllīnijas un video pārraide
- Zema zuduma RF savienojumi dzīvojamās un mazās komerciālās instalācijās
- Iekšējai vadīšanai, kur svarīgas ekrāna veiktspēja un vadītāja izmērs
Galvenās specifikācijas
- Kabeļa veids: koaksiālais, nominālais pretestības līmenis 50 omi
- Centrālā vadītāja šķērsgriezums: 1,17 mm²
- Ekrāna šķērsgriezums: 3,9 mm²
- Tipiskās lietojuma jomas: RF sadale, antenu fīderis, CCTV video
- Konstruēšana: ciets centrālais vadītājs ar koncentrisku ekrānu, lai samazinātu zudumus
Kā lietot
Rūpīgi noņemiet ārējo apvalku un dielektriku, lai atklātu centrālo vadītāju un ekrānu, neveicot to bojājumus. Gala savienojumus veiciet ar 50 omi savienotājiem, nodrošinot drošu mehānisku un elektrisku kontaktu starp ekrānu un savienotāja korpusu. Kabeli vadiet tā, lai izvairītos no asiem liekumiem un saspiešanas; ievērojiet ieteikto lieces rādiusu, lai nepieļautu impedances un atstarošanas koeficienta izmaiņas. Āra savienojumos izmantojiet nepieciešamo hermetizāciju un aizsardzību pret mitrumu.
Lietošanas ieteikumi
Lai nodrošinātu labāko veiktspēju, saskaņojiet kabeļa garumu un savienotāju tipus ar konkrēto instalāciju, turiet līnijas pēc iespējas īsākas, lai samazinātu zudumus, izmantojiet kvalitatīvus 50 omi savienotājus un veiciet opresēšanu vai lodēšanu saskaņā ar ražotāja norādījumiem. Izvairieties no ciešas kabeļa vīšanas un aizsargājiet to no ilgstošas UV un mitruma iedarbības ārpus telpām.
