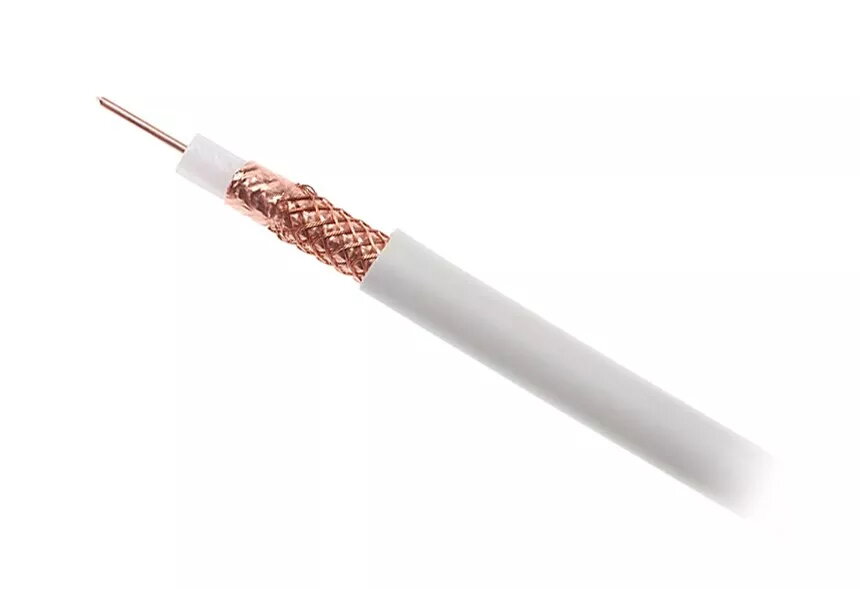

Koaksiālais kabelis YWDXpek 75-1.05/4.8 K-1000, ruļļa garums 100 m, ir 75 Ω signāla kabelis ar centrālo vadītāju diametrā 1,05 mm un kopējo diametru 4,8 mm. Kabelis paredzēts RF, televīzijas un antenu instalācijām, kur nepieciešama stabila raksturiskā pretestība un ekrānošana. Piemērots fiksētām iekštelpu un āra līniju izvedumiem un antenu padeves vadiem vidēja garuma attālumos.
Priekšrocības
Šis 75 Ω koaksiālais kabelis apvieno centrālā vadītāja izmēru un kopējo diametru, lai nodrošinātu signāla integritāti un samazinātu zudumus tipiskās TV un RF frekvencēs. Konstrukcija nodrošina atbilstošu ekrānojumu un dielektriskās īpašības stabilas raksturiskās pretestības uzturēšanai, kas palīdz mazināt atstarošanos. 100 m ruļļa piegāde ļauj ērti veikt nepārtrauktas padeves līnijas un vienkāršo uzstādīšanas plānošanu mājas un nelielu komerciālu objektu gadījumā.
Piemērots
- Antenas padeves līnijas televīzijas un radiouzstādēm
- Fiksēta iekštelpu un āra kabeļvadu izbūve televīzijas signāla izplatīšanai
- Savienošana ar dekoderiem, splitteriem un sienas rozetēm 75 Ω sistēmās
- Īsas un vidējas garuma RF signāla līnijas, kur nepieciešama 75 Ω raksturiskā pretestība
Kad tas var nebūt piemērots
Kabelis nav paredzēts lietošanai, kur nepieciešami ļoti mazi zudumi uz garām distancēm, piemēram, profesionālās RF magistrālēs vai garos starpstaciju savienojumos. Tas var arī nebūt piemērots gadījumos, kad sistēma prasa elastīgāku, mazāka diametra savienojuma kabeli vai lielāku koaksiālu ar zemākiem zudumiem.
Galvenās specifikācijas
- Raksturiskā pretestība: 75 Ω
- Centrālā vadītāja diametrs: 1,05 mm
- Kopējais kabeļa diametrs: 4,8 mm
- Garums: 100 m (ruļļis)
- Tipiskā pielietošana: RF, TV un antenu padeves līnijas
Kā lietot
Izmērājiet nepieciešamo garumu un nogrieziet kabeli ar rezervi savienotājiem un maršrutēšanai. Noņemiet ārējo pārklājumu, pinumu un dielektriku saskaņā ar izmantoto konektoru norādījumiem, lai atklātu centrālo vadītāju un sagatavotu ekrānu. Uzstādiet saderīgus 75 Ω konektorus un veiciet pārspiešanu vai presēšanu pēc ražotāja instrukcijām, lai saglabātu raksturisko pretestību. Izvairieties no asiem saliekumiem, nostipriniet kabeli ar skavām un pasargājiet ārējos posmus no tiešas saules staru un mehāniska nodiluma.
Kas jāņem vērā pirms pirkuma
- Neatņemamā nepieciešamā līnijas garuma atbilstība 100 m ruļļa izmēram
- Saderība ar izvēlētajiem 75 Ω konektoriem un to uzstādīšanas metodi
- Vides iedarbība: piemērotība āra izbūvei un nepieciešamība pēc papildu UV vai mitruma aizsardzības
- Signāla zudumu sagaidāmība plānotajā garumā un nepieciešamība pēc mazāku zudumu kabeļa garākiem posmiem
Lietošanas ieteikumi
Lai nodrošinātu optimālu darbību, izmantojiet pareizus 75 Ω konektorus un izvairieties no asiem saliekumiem; korekta terminācija abos galos palīdz saglabāt raksturisko pretestību un samazināt atstarošanos. Āra posmos iesakāms kabeli vadīt caur gofrētu cauruli vai izmantot papildus aizsargapvalku vietās ar mehāniskiem riskiem un tiešas saules iedarbības zonās.
