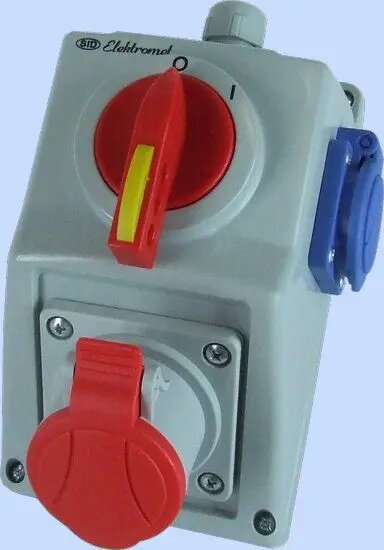

Elektriskās instalācijas komplekts ar atslēgvairoga O-I 1x16A 4P 400V, 1x16A 250V IP54 — Elektromet 971615

Elektromet 971615 montāžas komplekts ietver O–I rotācijas atslēgu, kas nodrošina 4-polusu 1×16 A pārslēgšanas ceļu pie 400 V un atsevišķu 1×16 A ķēdi pie 250 V. Korpuss ar IP54 aizsardzību aizsargā pret ierobežotu putekļu iekļūšanu un ūdens šļakatām, padarot komplektu piemērotu iekštelpu un daļēji atklātu vietu izmantošanai. Komplektu paredzēts kompakta sadales un manuālas izolācijas risinājumam mazos rūpniecības, komerciālos vai dzīvojamo ēku elektroinstalācijās.

Priekšrocības

Komplekts apvieno 4-polusu 16 A, 400 V rotācijas atslēgu un atsevišķu 16 A, 250 V ķēdi vienā IP54 korpusā, samazinot nepieciešamību pēc vairākiem komponentiem. IP54 aizsardzības līmenis ļauj izmantot ierīci vidēji putekļainos apstākļos un vietās ar iespējamu ūdens šļakatu ietekmi, bez papildu aizsargkorpusa. Rotācijas atslēgas mehānisms nodrošina skaidras Ieslēgts/Izslēgts pozīcijas un vienkāršu manuālu vadību. Kompakti izmēri un standarta klemšu izvietojums atvieglo uzstādīšanu sadales skapjos vai mazos sadalēs.

Piemērots

• Mazjaudas trīsfāzu motoru un ķēžu manuālai izolācijai darbnīcās un vieglajā rūpniecībā
• Kompaktai sadalei un pārslēgšanai dzīvojamās un komerciālās sadales skapjos
• Āra vai daļēji atklātām vietām, kur nepieciešama IP54 aizsardzība
• Pagaidu vai pastāvīgām instalācijām, kas prasa kombinētu daudzpolu atslēgu un papildu ķēdi

Galvenās specifikācijas

• Pārslēgšanas konfigurācija: 4-polusu rotācijas atslēga (O–I) galvenajai ķēdei
• Galvenās ķēdes nomināls: 1 × 16 A pie 400 V (trīsfāzu ceļš)
• Palīgķēdes nomināls: 1 × 16 A pie 250 V
• Korpusa aizsardzība: IP54 (aizsardzība pret ierobežotu putekļu iekļūšanu un ūdens šļakatām)
• Manuāla vadība: rotācijas Ieslēgts/Izslēgts pozīcijas ar vizuālu indikāciju
• Montāža: piemērots montāžai skapī vai uz virsmas sadales paneļos

Kā lietot

Uzstādiet komplektu piemērotā vietā sadales skapī vai uz virsmas, kas atbilst IP54 prasībām un nodrošina drošu piekļuvi ekspluatācijai. Veiciet visus savienojumus ar izslēgtu barošanu un ievērojot vietējos elektroinstalācijas noteikumus: pieslēdziet ieplūdes un izejas vadus pie atbilstošajām klemēm 4-polusu galvenajai ķēdei un atsevišķajām klemēm 250 V ķēdei. Pārbaudiet klemšu blīvumu un pareizu fāžu secību pirms barošanas pievienošanas. Lai veiktu apkopi, pārvietojiet rotācijas atslēgu uz Izslēgts pozīciju, lai droši izolētu ķēdi; darba režīmam pavelciet uz Ieslēgts pozīciju.

Ieteikumi lietošanai

Regulāri veiciet vizuālas pārbaudes, lai konstatētu putekļu uzkrāšanos, mitruma iekļūšanu un klemšu vaļīgumu. Uzstādiet komplektu vietās, kur IP54 aizsardzība ir pietiekama — izvairieties no ilglaicīgas iedarbības spēcīgā lietū vai ūdens strūklām. Ievērojiet drošības prasības un atslēdziet strāvu pirms apkopes darbiem.
