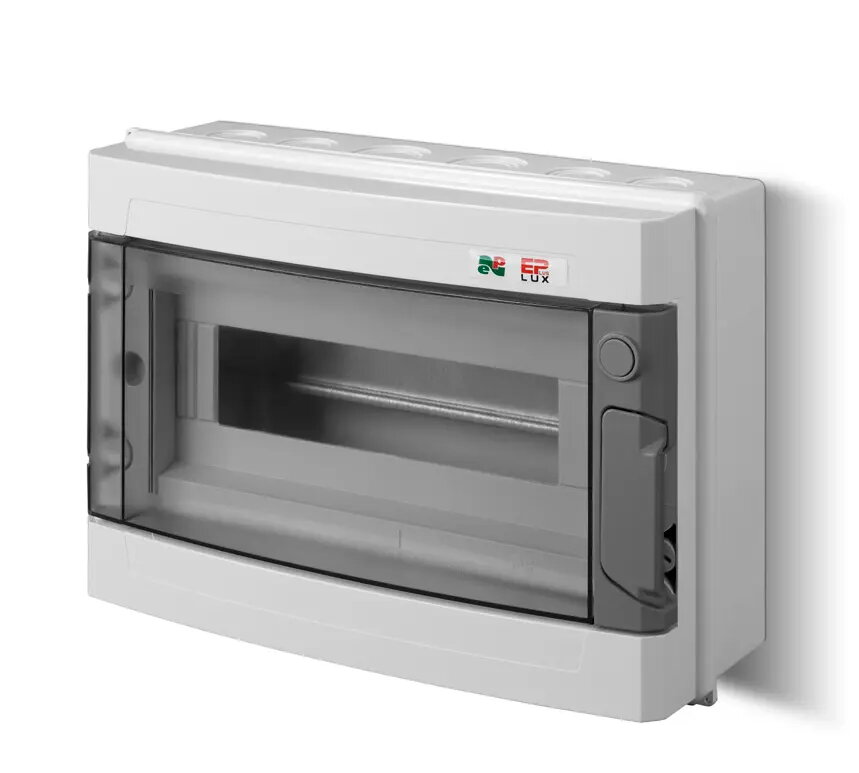

Modulāra virsmas uzstādāma sadales kārba ELEKTROPLAST EP-Lux Plus RN 1/13 IP55 N+PE (1954-01)

Virsmontējamais modulārais sadales kārba ELEKTROPLAST EP-Lux Plus RN 1/13 IP55 N+PE ir paredzēts līdz 13 DIN sliedes modulāru ierīču, tajā skaitā automātisko slēdžu un aizsargierīču, uzstādīšanai, ar iebūvētām neitrāles (N) un aizsargzemes (PE) spailēm. Kārba paredzēta virsmontāžai un nodrošina IP55 aizsardzību pret putekļiem un ūdens strūklām, piemērota lietošanai iekštelpās un aizsargātās āra vietās, kur nepieciešama kompakta, noslēgta elektroinstalācijas kopa.

Priekšrocības

IP55 aizsargāts korpuss samazina putekļu iekļūšanas un ūdens strūklu risku iekštelpās. Iebūvētās N un PE spailes atvieglo vadu savienošanu un zemējumu. Virsmontāžas konstrukcija padara uzstādīšanu vienkāršu bez nišas izveides sienā. Kārba paredzēta kompakta modulāro ierīču izvietošanai līdz 13 moduļu platumam, ļaujot sakārtot ķēdes un nepieciešamības gadījumā veikt paplašināšanu.

Piemērots

• Mazām mājas sadales kastēm vienģimenes mājām un dzīvokļiem
• Palīgizvades darbnīcās, garāžās un tehniskajās telpās
• Aizsargātām āra uzstādēm — verandās, pakalpojumu skapjos vai zem klajuma izvietotās terasēs
• Pagaidu vai modernizācijas uzstādēm, kur priekšroka tiek dota virsmontāžai

Atslēgas specifikācijas

• Montāžas veids: virsmontējams korpuss paredzēts sienas uzstādīšanai
• Moduļu ietilpība: paredzēts līdz 13 DIN sliedes modulāriem ierīcēm
• Aizsardzības līmenis: IP55 pret putekļiem un ūdens strūklām
• Spailes: iebūvētas neitrāles (N) un aizsargzemes (PE) spailes
• Izmantošana: piemērots iekštelpām un aizsargātām āra vietām

Kā lietot

Piestipriniet kārbu pie gludas vertikālas virsmas, izmantojot atbilstošus stiprinājumus atkarībā no sienas materiāla, un pārliecinieties par līmeņa pareizību. Uzstādiet DIN sliedi iekšpusē, ja tā nav iepriekš piestiprināta, un nostipriniet modulārās ierīces, piemēram, automātiskos slēdžus vai sprieguma aizsardzības ierīces, neparakstot moduļu limitu. Savienojiet ieplūdes vadus pie atbilstošajām spailēm un izmantojiet iebūvētās N un PE spailes neitralitātei un zemējumam. Pēc vadu pievienošanas aizveriet vāku, lai saglabātu IP55 hermētiskumu, un pārbaudiet savienojumu pareizību pirms strāvas pievienošanas.

Lietošanas ieteikumi

Lai nodrošinātu uzticamu darbību un ilgmūžību, uzstādiet korpusu vietās, kas pasargātas no tiešas lietus iedarbības un ilgstošas UV staru iedarbības; noslēdziet kabeļu ieejas un, ja nepieciešams, izmantojiet savietojamas kabeļu gredzenvītņojuma ierīces. Pārliecinieties, ka izvēlētās modulārās ierīces atbilst pieejamajam telpas apjomam un ievērojiet vietējos elektroinstalācijas normatīvus.
