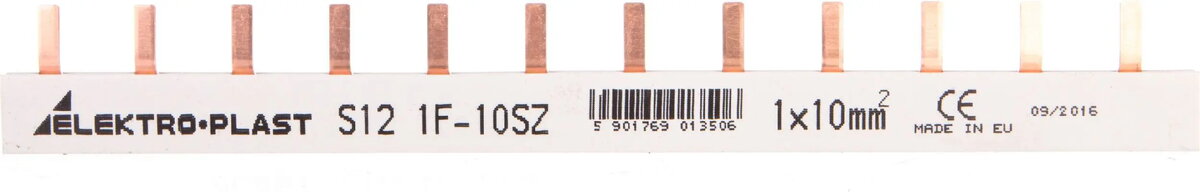

ELEKTROPLAST IZS10/1F/54 PIN fāžu kopne 1-fāžu 10mm2 63A 54 kontakti

ELEKTROPLAST IZS10/1F/54 ir profesionāla 1-fāzes PIN tipa kopne, kas izstrādāta efektīvai elektroenerģijas sadalei elektriskajos sadales skapjos. Ar 10 mm2 šķērsgriezumu un 63A strāvas nominālu, šī kopne ir aprīkota ar 54 kontaktiem, nodrošinot uzticamu un sakārtotu modulāro ierīču savienošanu. Tā nodrošina drošu un pārskatāmu elektrisko instalāciju, samazinot vadu sarežģītību un uzlabojot drošību sadales paneļos.

Priekšrocības

Šī kopne piedāvā ļoti efektīvu metodi elektrisko komponentu savstarpējai savienošanai, kas samazina uzstādīšanas laiku un novērš vaļīgu savienojumu risku, kas bieži sastopams ar tradicionālajiem vadu džemperiem. Izmantojot standartizētu PIN tipa dizainu, tiek nodrošināts konsekvents elektriskais kontakts un uzlabota mehāniskā stabilitāte visiem pievienotajiem moduļiem. Kopnes izmantošana veicina tīrāku un profesionālāku izkārtojumu sadales skapī, kas atvieglo turpmāko apkopi un problēmu novēršanu, vienlaikus paaugstinot sistēmas vispārējo drošību.

Piemērots

• Vairāku modulāro automātslēdžu savienošanai vienā rindā
• Strāvas sadalei dzīvojamo un komerciālo ēku sadales skapjos
• Vadu sakārtošanai uz DIN sliedes montējamās vadības sistēmās
• Lietojumiem, kam nepieciešama uzticama 63A strāvas kapacitāte

Kad var nebūt piemērots

Šī kopne ir īpaši izstrādāta 1-fāzes sistēmām un nav izmantojama 3-fāžu instalācijās. Tā arī nav piemērota lietojumiem, kur kopējā strāvas slodze pārsniedz 63A vai kur modulāro ierīču fiziskais izvietojums neatbilst kopnes standarta PIN solim.

Galvenās specifikācijas

• Tips: 1-fāzes PIN kopne
• Šķērsgriezums: 10 mm2
• Strāvas nomināls: 63A
• Kontaktu skaits: 54
• Saderība: Standarta modulārās DIN sliedes ierīces

Kā lietot

Lai uzstādītu kopni, vispirms pārliecinieties, ka galvenā strāvas padeve sadales skapim ir pilnībā atslēgta. Nomēriet nepieciešamo kopnes garumu atbilstoši pievienojamo modulāro ierīču skaitam un, ja nepieciešams, nogrieziet to, nodrošinot, ka atklātie gali ir pareizi izolēti ar gala uzlikām, lai novērstu nejaušu saskari. Ievietojiet PIN kontaktus atbilstošajos modulāro ierīču savienojuma punktos. Kad visi kontakti ir droši ievietoti, pievelciet katras ierīces spaiļu skrūves, lai nodrošinātu stingru mehānisko un elektrisko savienojumu. Pārliecinieties, ka kopne ir pareizi izlīdzināta un ka neviena vara daļa nav atklāta ārpus spaiļu zonām.

Kas jāņem vērā pirms pirkuma

• Pārbaudiet savas elektriskās sistēmas fāžu konfigurāciju
• Pārliecinieties, ka ķēdes kopējā strāvas slodze nepārsniedz 63A
• Pārbaudiet modulāro ierīču fizisko atstatumu un spaiļu tipu
• Pārliecinieties, ka jums ir nepieciešamās gala uzlikas drošībai pēc kopnes nogriešanas

Lietošanas ieteikumi

Vienmēr nodrošiniet, ka kopni uzstāda kvalificēts speciālists saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Regulāri pārbaudiet spaiļu savienojumus, vai nav redzamas sakaršanas vai vaļīguma pazīmes, lai uzturētu optimālu veiktspēju un drošību.
