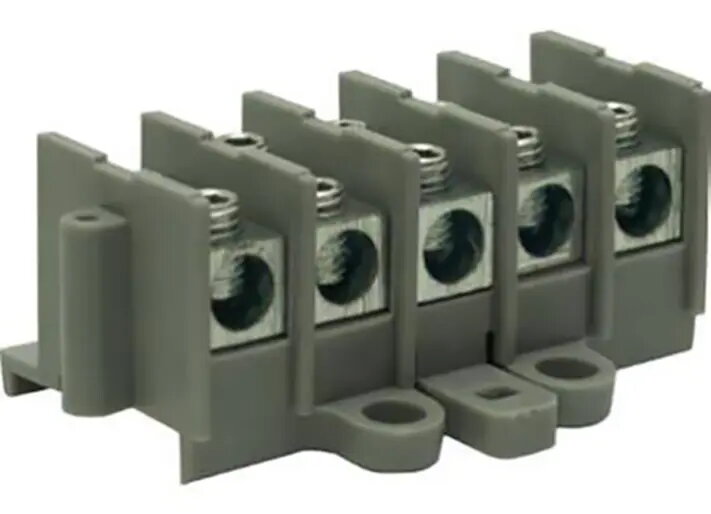

Savienotājs/atzarotājs ELEKTROPLAST WLZ 5×35 mm² (MPN 48.436)

ELEKTROPLAST WLZ 5×35 mm² ir daudzkanālu sadalījuma spaiļu bloks, paredzēts stacionāriem elektroinstalācijas risinājumiem. Tas pieņem līdz pieciem vara vadītājiem katrs ar šķērsgriezumu 35 mm² un nodrošina drošu vadu pievienošanu un sadali sadales skapjos, kārbiņās un citās stacionārās vietās.

Priekšrocības

WLZ 5×35 mm² spaiļu bloks nodrošina kompakti organizētu sadali līdz pieciem vadītājiem, vienlaikus saglabājot atsevišķus kontaktpunktus, kas samazina īssavienojuma risku. Konstrukcija nodrošina drošu vara vadu satvērienu un sakārtotu vadu novietojumu iekšējās kastes vai paneļos. Produkts piemērots ilgtermiņa stacionārai uzstādīšanai un optimizē vietu montāžas nodalījumos.

Piemērots lietošanai

• Barošanas sadale uz vairākiem izejošiem vara vadītājiem
• Gala pieslēgumi un atzarojumi sadales skapjos un montāžas kārbās
• Māju elektroinstalācijas, nelieli komerciāli objekti un vieglas rūpniecības paneļi
• Stacionāras uzstādīšanas situācijas ar vadītāju šķērsgriezumu 35 mm²

Kad tas var nebūt piemērots

Šis spaiļu bloks ir paredzēts izmantošanai ar vara vadītājiem norādītajā šķērsgriezumā; tas nav piemērots alumīnija vadītājiem bez papildu apstrādes vai atbilstošas pieļaušanas. Tas arī nav paredzēts biežai atvienošanai vai pārvietošanai, jo ir domāts stacionārai instalācijai. Elastīgiem daudzdzīslu vadītājiem lietošanai var būt nepieciešami speciāli savienojumi.

Atslēgas specifikācijas

• Savienošanas pozīciju skaits: līdz 5 vadītājiem
• Atbalstītais vadītāja šķērsgriezums: 35 mm² (vara)
• Lietojums: stacionāras elektroinstalācijas un atzarojumi sadales paneļos
• Montāža: paredzēts iekštelpu kārbām un sadales skapjiem
• Konstrukcija: daudzkanālu spaiļu bloks ar atsevišķiem spaiļu punktiem

Kā lietot

Noņemiet izolāciju no vara vadītājiem atbilstoši ieteiktajam garumam un pārbaudiet vadītāju stāvokli. Ievietojiet katru vadītāju attiecīgajā spaiļu pozīcijā un pievelciet stiprinājuma skrūves ar momentu, kas noteikts vietējos elektroinstalācijas normatīvos vai ražotāja dokumentācijā. Pārliecinieties, ka neizvirzās neapsegti vadītāji ārpus spaiļu korpusa un ka visi savienojumi ir droši. Pēc uzstādīšanas veiciet elektriskos mērījumus, lai pārbaudītu vadāmību un izolācijas stāvokli.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties, ka izmantojat vara vadītājus ar šķērsgriezumu 35 mm²
• Pārbaudiet atbilstību izmēriem un montāžas iespējām sadales skapī vai kārbā
• Izvērtējiet, vai produkts atbilst vietējiem elektrotehniskajiem noteikumiem
• Noskaidrojiet nepieciešamo pievilkšanas momentu un piekļuvi montāžai un apkopei

Lietošanas ieteikumi

Lietot tikai stacionāros risinājumos, ievērojot vietējos normatīvus: sagatavot vadus, ievērot ieteikto pievilkšanas momentu un veikt pārbaudes pēc uzstādīšanas. Ja nepieciešami savienojumi ar alumīnija vai ļoti elastīgiem vadītājiem, izvēlēties piemērotus savienojumus vai konsultēties ar standartiem.
