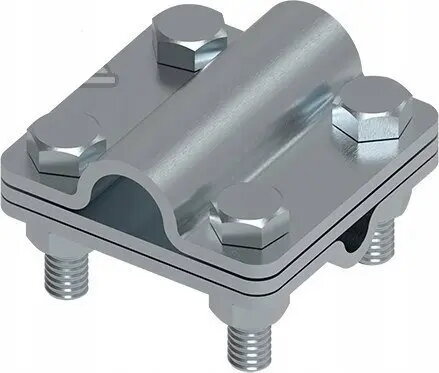

Krustveida savienojums ELKO-BIS ZK204OC priekš Ø16 mm, 4×M8 stiprinājumi (MPN 21401601)

ELKO-BIS ZK204OC ir krustveida termināllaiks, paredzēts četru elementu savienošanai ar Ø16 mm profilu vai stieni, izmantojot četrus M8 stiprinājumus. Savienotājs nodrošina stabilu mehānisko saķeri un zemu elektrisko pretestību sasaistītajos vadītājos vai konstrukcijas elementos. To bieži izmanto zemējuma tīklos, kabeļu kastes atbalstos un metāla karkasu uzstādēs, kur nepieciešams kompakts četru ceļu savienojums.

Priekšrocības

Krustveida forma ļauj vienlaikus savienot četrus elementus vienā punktā, nodrošinot vienmērīgu spiedienu ar četrām M8 stiprināšanas vietām. Savienotājs nodrošina mehānisku stabilitāti un uzticamu elektrisko kontaktu, ja tiek izmantoti atbilstoši materiāli un pareizs montāžas process. Tā konstrukcija samazina nepieciešamību pēc sarežģītas uzstādīšanas vai apstrādes uz vietas.

Piemērots lietošanai

• Krustveida savienojumu veidošana zemējuma sistēmās
• Ø16 mm profilu vai stieņu savienošana kabeļu kastēs un karkasos
• Mērapunktiem, kur satiekas četri elementi
• Situācijām, kur nepieciešama gan mehāniska savienošana, gan elektriskā vadība

Kad var nebūt piemērots

Šis savienotājs ir izmērots tieši Ø16 mm profiliem un M8 stiprinājumiem; tas var nebūt piemērots citu diametru profiliem vai gadījumiem ar ievērojamiem mehāniskiem slodzēm, kas pārsniedz tā dizaina iespējas. Tas nav domāts, lai aizstātu nestspējīgus konstrukcijas elementus smagā slodzes apstākļos, kā arī nav piemērots situācijām, kur nepieciešama izolācija starp vadītājiem.

Galvenās specifikācijas

• Saderīgs profils/stienis: Ø16 mm
• Stiprināšanas punkti: 4 × M8 vītne
• Konfigurācija: krustveida savienojums četru ceļu krustojumiem
• Pamatformas: mehāniskā satvere un elektriskā vadība
• Parastās lietojumvietas: zemējuma sistēmas, kabeļu kastes, metāla karkasi

Kā lietot

Pozicionējiet savienotāju krustojuma vietā tā, lai katrs no četriem Ø16 mm profiliem vai stieņiem ieietu attiecīgajā krusta atzarā. Ievietojiet profilus zāģētajās vietās un uzstādiet M8 stiprinājumus pie paredzētajām vietām. Pieskrūvējiet stiprinājumus līdz nodrošinātam mehāniskam satvērienam un elektriskajam kontaktam, izvairoties no pārlieku lielas pievilkšanas, kas var deformēt profilus vai savienotāju. Pēc montāžas pārbaudiet mehānisko stabilitāti un elektrisko nepārtrauktību, veicot nepieciešamos korozijas aizsardzības pasākumus saskaņā ar vietējiem standartiem.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties par saderību ar jūsu izmantotajiem Ø16 mm profiliem vai stieņiem
• Nodrošiniet M8 stiprinājumus un atbilstošus instrumentus
• Novērtējiet mehāniskās slodzes prasības konkrētajai instalācijai
• Pārbaudiet materiālu un pretkorozijas prasības vides apstākļiem

Lietošanas ieteikumi

Lai nodrošinātu ilgtermiņa elektrisko un mehānisko veiktspēju, izmantojiet pareizas M8 skrūves ar ieteicamu pievilkšanas momentu, nodrošiniet tīras, bezkrāsotas kontaktvirsmas un veiciet nepārtrauktības testu pēc uzstādīšanas. Ārējā vai korozīvā vidē apsveriet papildu aizsardzības pasākumus, piemēram, saderīgas pārklājumus atbilstoši uzstādīšanas prasībām.
