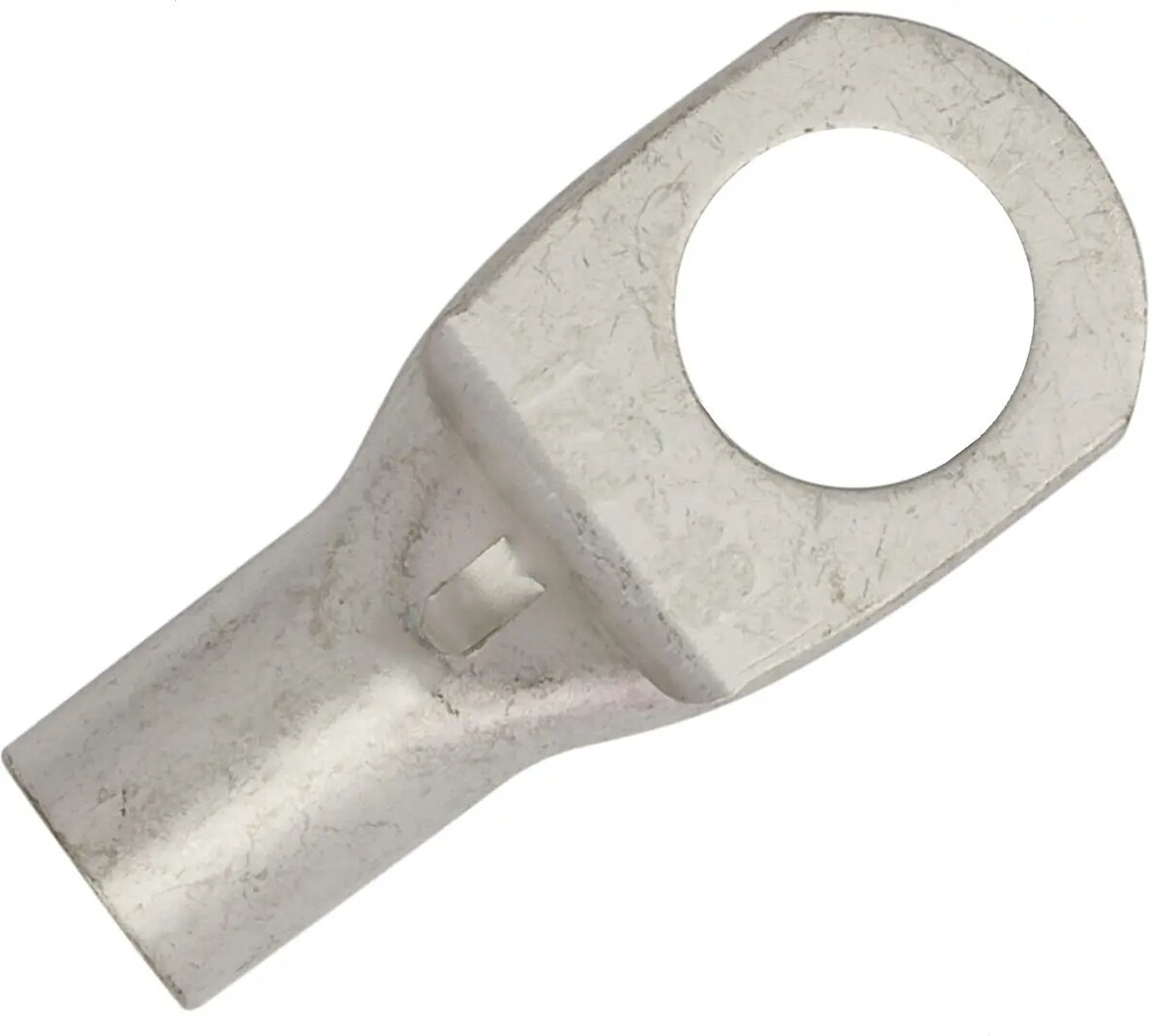

EM Group cauruļveida gredzenveida uzgalis 120mm² M12, alvots varš

EM Group cauruļveida gredzenveida uzgalis ir augstas veiktspējas elektriskā sastāvdaļa, kas paredzēta drošai 120 mm² vara vadītāju noslēgšanai. Šis uzgalis ir izstrādāts ar M12 skrūves caurumu, padarot to saderīgu ar plašu rūpniecisko elektrisko iekārtu klāstu. Konstrukcijā izmantots augstas kvalitātes varš, kas ir alvots, lai nodrošinātu izcilu elektrovadītspēju, vienlaikus piedāvājot izturīgu aizsardzību pret oksidāciju un vides koroziju, nodrošinot ilgtermiņa uzticamību prasīgās elektriskajās sistēmās.

Priekšrocības

Šis cauruļveida gredzenveida uzgalis piedāvā izcilu mehānisko izturību un elektrisko efektivitāti, kas ir kritiski svarīgi lieljaudas elektroenerģijas sadales lietojumos. Alvotā vara materiāls nodrošina zemas pretestības savienojumu, kas samazina siltuma uzkrāšanos darbības laikā. Tā cauruļveida dizains ļauj viegli ievietot vadītāju, atvieglojot konsekventu un uzticamu presēšanas procesu, kas nodrošina pret vibrācijām izturīgu savienojumu, kurš piemērots gan iekštelpu, gan āra rūpnieciskajām vidēm.

Piemērots

• Rūpnieciskajām elektroenerģijas sadales sistēmām
• Sadales iekārtām un vadības paneļu elektroinstalācijām
• Lieljaudas elektriskajām instalācijām
• Liela šķērsgriezuma vara kabeļu pievienošanai pie kopnēm vai tapām

Kad tas var nebūt piemērots

Šis uzgalis ir īpaši paredzēts 120 mm² vara vadītājiem un nav piemērots lietošanai ar alumīnija kabeļiem galvaniskās korozijas riska dēļ. Tas arī nav paredzēts lietojumiem, kuros nepieciešami mazāki vai lielāki kabeļu šķērsgriezumi, jo nepareizs izmērs radīs nedrošu un potenciāli bīstamu elektrisko savienojumu.

Galvenās specifikācijas

• Vadītāja šķērsgriezums: 120 mm²
• Skrūves cauruma diametrs: M12
• Materiāls: Alvots varš
• Dizains: Cauruļveida gredzenveida uzgalis

Kā lietot

Lai uzstādītu uzgali, vispirms noņemiet izolāciju no 120 mm² vara kabeļa gala tādā garumā, kādu prasa uzgaļa korpuss. Pilnībā ievietojiet vadītāju uzgaļa cauruļveida daļā. Izmantojot profesionālu hidraulisko vai manuālo presēšanas instrumentu, kas saderīgs ar 120 mm² uzgaļiem, pielietojiet pietiekamu spiedienu, lai izveidotu pastāvīgu, hermētisku savienojumu. Pēc saspiešanas nostipriniet uzgali uz M12 tapas, izmantojot saderīgu uzgriezni un paplāksni, nodrošinot, ka savienojums ir pievilkts atbilstoši ražotāja norādītajiem griezes momenta iestatījumiem.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka kabeļa šķērsgriezums precīzi atbilst 120 mm² specifikācijai
• Pārbaudiet, vai M12 tapas izmērs ir saderīgs ar jūsu esošo aprīkojumu
• Pārliecinieties par piemērota presēšanas instrumenta pieejamību 120 mm² uzgaļiem
• Pārbaudiet vides apstākļus, lai nodrošinātu, ka alvots varš ir piemērots konkrētajam lietojumam

Lietošanas ieteikumi

Vienmēr izmantojiet kalibrētu presēšanas instrumentu, lai nodrošinātu savienojuma integritāti. Periodiski pārbaudiet presēto savienojumu, vai nav redzamas pārkaršanas vai mehāniskā sprieguma pazīmes, īpaši vidēs ar augstu vibrācijas līmeni.
