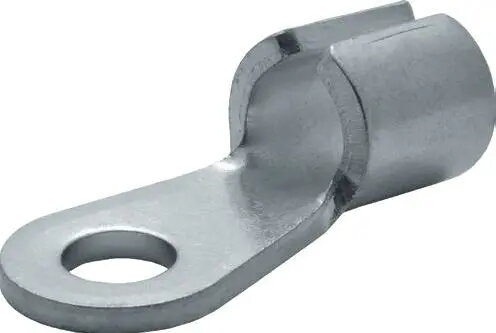

Ergom B311 lodējams gredzenveida uzgalis 50mm² M10

Ergom B311 lodējamais gredzenveida uzgalis ir augstas kvalitātes elektriskais komponents, kas izstrādāts drošiem un ilgmūžīgiem elektriskajiem savienojumiem. Šis uzgalis ir paredzēts kabeļiem ar 50 mm² šķērsgriezumu un ir aprīkots ar M10 montāžas caurumu, nodrošinot optimālu elektrovadītspēju un stabilu stiprinājumu jaudas kabeļiem. Tā konstrukcija ļauj izveidot pastāvīgu, lodētu savienojumu, kas uzlabo izturību un samazina elektrisko pretestību.

Priekšrocības

Galvenā Ergom B311 uzgaļa priekšrocība ir spēja nodrošināt drošu un zemas pretestības savienojumu, izmantojot lodēšanas procesu, kas ir īpaši efektīvs augstas vibrācijas vai temperatūras apstākļos. Augstas kvalitātes materiālu sastāvs nodrošina izcilu elektrovadītspēju un izturību pret koroziju, saglabājot savienojuma integritāti ilgtermiņā. Precīzi izstrādātais M10 montāžas caurums ļauj ērti un droši uzstādīt uzgali uz kopnēm, akumulatoru spailēm vai šasijas tapām, nodrošinot mehānisku stabilitāti zem lielas elektriskās slodzes.

Piemērots

• Rūpnieciskajiem sadales skapjiem
• Automašīnu akumulatoru kabeļu savienojumiem
• Smagās elektrotehnikas iekārtu elektroinstalācijām
• Zemējuma sistēmām profesionālās instalācijās

Kad tas var nebūt piemērots

Šis uzgalis nav paredzēts izmantošanai gadījumos, kad saskaņā ar drošības standartiem ir nepieciešams tikai presēts (crimped) savienojums. Tas nav piemērots arī kabeļiem, kuru šķērsgriezums neatbilst 50 mm², jo nepareizs izmērs var izraisīt pārkaršanu vai mehānisku atteici.

Galvenās specifikācijas

• Kabeļa šķērsgriezums: 50 mm²
• Montāžas cauruma diametrs: M10
• Savienojuma veids: Lodējams
• Materiāls: Augstas vadītspējas vara sakausējums

Kā lietot

Lai uzstādītu Ergom B311, vispirms noņemiet izolāciju no 50 mm² kabeļa gala atbilstoši uzgaļa ieliktņa dziļumam. Ievietojiet vadītāju uzgalī un izmantojiet piemērotu lodēšanas aprīkojumu, lai uzkarsētu uzgali un vadu. Ievadiet kvalitatīvu lodmetālu savienojuma vietā, līdz sprauga ir pilnībā aizpildīta, nodrošinot stabilu saiti. Pēc tam, kad savienojums ir atdzisis, piestipriniet uzgali pie M10 montāžas punkta, izmantojot saderīgu skrūvi un paplāksni, nodrošinot stingru pievilkšanu.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka kabeļa šķērsgriezums ir tieši 50 mm²
• Pārliecinieties, ka jums ir pieejams lodēšanas aprīkojums, kas spēj uzkarsēt šāda izmēra uzgali
• Pārbaudiet montāžas tapas izmēru, lai nodrošinātu saderību ar M10 caurumu

Lietošanas ieteikumi

Pirms lodēšanas vienmēr pārliecinieties, ka savienojuma virsma ir tīra un bez oksidācijas, lai sasniegtu vislabāko elektrisko kontaktu. Izmantojiet piemērotu termorukuma cauruli virs lodētā savienojuma, lai nodrošinātu papildu izolāciju un mehānisko aizsardzību kabeļa stiprinājuma vietā.
