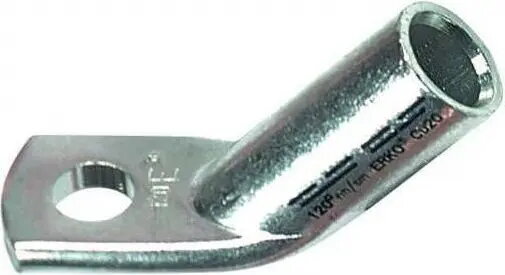

Erko KCS45 cauruļveida vara uzgalis ar 45° leņķi, 10 mm atvere, 95 mm² kabelim

Erko KCS45 cauruļveida vara gredzenveida uzgalis ir profesionāls elektriskais komponents, kas izstrādāts drošiem un efektīviem kabeļu savienojumiem. Šis uzgalis ir īpaši paredzēts 95 mm² vara vadītājiem, un tam ir 45 grādu leņķī izliekta pamatne, kas atvieglo kabeļu izvietošanu šaurās vietās vai specifiskās sadales skapju konfigurācijās. Tā izturīgā cauruļveida konstrukcija nodrošina lielisku elektrovadītspēju un mehānisko stabilitāti, padarot to par būtisku sastāvdaļu augstas veiktspējas elektroenerģijas sadales sistēmās.

Priekšrocības

Uzgalis ir izgatavots no augstas kvalitātes vara, kas nodrošina izcilu elektrovadītspēju un samazina pretestību savienojuma punktā. 45 grādu leņķa dizains piedāvā ievērojamu elastību uzstādīšanas laikā, samazinot mehānisko spriegumu uz kabeli un ļaujot izveidot kārtīgāku vadu izvietojumu elektriskajos skapjos. Tā izturīgā konstrukcija ir paredzēta lietošanai industriālajā vidē, nodrošinot ilgstošu un uzticamu savienojumu, kas saglabā savu integritāti ilgtermiņā.

Piemērots

• Elektroenerģijas sadales sistēmām
• Industriālajām elektroinstalācijām
• Elektriskajiem sadales skapjiem
• Jaudīgu iekārtu elektroapgādei

Kad tas var nebūt piemērots

Šis uzgalis ir paredzēts tikai vara vadītājiem, un to nedrīkst izmantot ar alumīnija kabeļiem, lai novērstu galvanisko koroziju. Tas arī nav paredzēts lietošanai apstākļos ar ļoti augstu vibrācijas līmeni, ja netiek veikti papildu kabeļa nostiprināšanas pasākumi.

Galvenās specifikācijas

• Materiāls: Augstas kvalitātes varš
• Kabeļa šķērsgriezums: 95 mm²
• Montāžas cauruma diametrs: 10 mm
• Leņķis: 45 grādi
• Tips: Cauruļveida gredzenveida uzgalis

Kā lietot

Lai uzstādītu Erko KCS45 uzgali, vispirms noņemiet izolāciju no 95 mm² vara kabeļa gala atbilstošā garumā. Ievietojiet vadītāju pilnībā uzgaļa cauruļveida daļā. Izmantojiet profesionālu hidraulisko vai manuālo presēšanas instrumentu, kas ir saderīgs ar cauruļveida vara uzgaļiem, lai droši saspiestu uzgali uz kabeļa. Pārliecinieties, ka saspiešana ir vienmērīga un cieša, lai garantētu optimālu elektrisko kontaktu. Pēc saspiešanas nostipriniet uzgali pie kopnes vai kontakta punkta, izmantojot 10 mm skrūvi un uzgriezni, pievelkot to ar ražotāja norādīto griezes momentu.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka kabeļa šķērsgriezums atbilst 95 mm² prasībai.
• Pārbaudiet, vai 10 mm montāžas caurums ir saderīgs ar jūsu skrūves vai tapas izmēru.
• Pārliecinieties, ka jūsu presēšanas instruments ir piemērots šāda izmēra cauruļveida vara uzgaļiem.
• Novērtējiet pieejamo vietu, lai pārliecinātos, ka 45 grādu leņķis nodrošina nepieciešamo atstarpi.

Lietošanas ieteikumi

Vienmēr izmantojiet kalibrētu presēšanas instrumentu, lai nodrošinātu hermētisku savienojumu. Regulāri pārbaudiet savienojuma punktu, vai nav oksidācijas vai pārkaršanas pazīmju, izmantojot iekārtas ar lielu slodzi.
