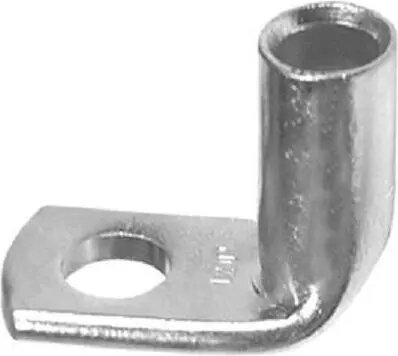

Erko KCS90 cauruļveida vara gredzenveida uzgalis 90° 10mm skrūvei 95mm² vadam

Erko KCS90 cauruļveida vara gredzenveida uzgalis ir profesionāls elektriskais komponents, kas izstrādāts drošiem un efektīviem kabeļu savienojumiem. Tas ir īpaši paredzēts 95 mm² vadītājiem, un tam ir 90 grādu leņķa dizains, kas atvieglo kabeļu izvietošanu ierobežotās vietās, piemēram, sadales skapjos un rūpnieciskās iekārtās. Izgatavots no augstas vadītspējas vara, šis uzgalis nodrošina zemu elektrisko pretestību un augstu mehānisko izturību prasīgās elektriskajās sistēmās.

Priekšrocības

Erko KCS90 galvenā priekšrocība ir tā specializētā 90 grādu ģeometrija, kas ievērojami samazina mehānisko spriegumu uz kabeļiem, kad savienojumi jāveic taisnā leņķī. Cauruļveida dizains nodrošina vienmērīgu gofrēšanas virsmu, veicinot uzticamu savienojumu, kas samazina siltuma rašanos un sprieguma kritumu. Augstas kvalitātes vara konstrukcija piedāvā lielisku izturību pret koroziju un ilgmūžību, nodrošinot stabilu darbību gan iekštelpās, gan rūpnieciskā vidē.

Piemērots

• Elektroenerģijas sadales paneļiem un sadales iekārtām
• Rūpnieciskajām iekārtām un vadības skapjiem
• Lieljaudas elektriskajām instalācijām
• Lietojumiem, kur nepieciešami vietu taupoši leņķveida kabeļu savienojumi

Kad tas var nebūt piemērots

Šis uzgalis nav paredzēts lietošanai ar alumīnija vadītājiem, jo var rasties galvaniskā korozija. Tas arī nav piemērots lietojumiem, kur kabeļa šķērsgriezums nav precīzi 95 mm² vai kur montāžas tapas izmērs atšķiras no 10 mm atveres diametra.

Galvenās specifikācijas

• Materiāls: Augstas vadītspējas varš
• Kabeļa šķērsgriezums: 95 mm²
• Montāžas atveres diametrs: 10 mm
• Leņķis: 90 grādi
• Tips: Cauruļveida gredzenveida uzgalis

Kā lietot

Lai uzstādītu Erko KCS90, vispirms noņemiet izolāciju no 95 mm² kabeļa atbilstošā garumā, kas atbilst uzgaļa stobra dziļumam. Ievietojiet vadītāju pilnībā uzgaļa cauruļveida daļā. Izmantojiet profesionālu hidraulisko vai manuālo gofrēšanas instrumentu, kas ir saderīgs ar cauruļveida vara uzgaļiem, lai nodrošinātu drošu un hermētisku savienojumu. Pēc gofrēšanas uzstādiet uzgali uz 10 mm tapas un stingri nostipriniet to ar saderīgu uzgriezni un paplāksni, lai nodrošinātu optimālu elektrisko kontaktu.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka kabeļa šķērsgriezums ir tieši 95 mm².
• Pārbaudiet, vai montāžas tapas izmērs atbilst 10 mm atverei.
• Pārliecinieties, ka jums ir pareizās gofrēšanas matricas cauruļveida vara uzgaļiem.
• Pārbaudiet, vai 90 grādu leņķis ir nepieciešams jūsu konkrētajam iekārtas izkārtojumam.

Lietošanas ieteikumi

Vienmēr izmantojiet kalibrētu gofrēšanas instrumentu, lai sasniegtu ražotāja norādīto saspiešanas spēku. Pirms uzstādīšanas pārliecinieties, ka kontakta virsmas ir tīras un bez oksidācijas, lai saglabātu maksimālu elektrisko vadītspēju.
