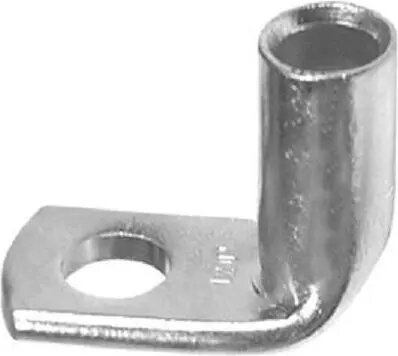

Erko KCS90 vara cauruļveida gredzenveida uzgalis 90° 12 mm 120 mm²

Erko KCS90 vara cauruļveida gredzenveida uzgalis ir profesionālas kvalitātes elektriskais komponents, kas izstrādāts drošai un efektīvai kabeļu savienošanai. Šis uzgalis ir īpaši paredzēts 120 mm² vadītājiem, un tam ir 90 grādu leņķa konstrukcija, kas ļauj optimāli izvietot kabeļus ierobežotā telpā vai sarežģītos elektriskajos sadales skapjos. Tā cauruļveida konstrukcija nodrošina augstspiediena savienojumu ar zemu pretestību, padarot to par būtisku sastāvdaļu elektroenerģijas sadales un rūpnieciskās elektroinstalācijas sistēmās.

Priekšrocības

Erko KCS90 galvenā priekšrocība ir izcilā elektrovadītspēja, kas panākta, izmantojot augstas kvalitātes vara materiālu, kas samazina enerģijas zudumus un siltuma rašanos. 90 grādu leņķa dizains ievērojami uzlabo uzstādīšanas elastību, samazinot mehānisko spriegumu uz kabeli un novēršot asus līkumus, kas varētu apdraudēt vadītāja integritāti. Turklāt izturīgā uzbūve nodrošina ilgtermiņa uzticamību prasīgos apstākļos, nodrošinot stabilu savienojumu, kas ir izturīgs pret vibrācijām un termisko izplešanos.

Piemērots

• Elektroenerģijas sadales skapjiem un sadalītājiem
• Rūpnieciskajām iekārtām un lieljaudas elektriskajām sistēmām
• Liela šķērsgriezuma kabeļu pievienošanai kopnēm vai spaiļu blokiem
• Elektriskajām instalācijām, kur nepieciešama vietu taupoša kabeļu vadība

Kad tas var nebūt piemērots

Šis uzgalis nav paredzēts lietošanai ar alumīnija vadītājiem, jo tiešs kontakts var izraisīt galvanisko koroziju. Tas arī nav piemērots lietojumiem, kur stiprinājuma skrūves izmērs būtiski atšķiras no 12 mm cauruma diametra, jo tas var radīt nedrošu mehānisko savienojumu.

Galvenās specifikācijas

• Materiāls: Augstas vadītspējas varš
• Vadītāja šķērsgriezums: 120 mm²
• Stiprinājuma cauruma diametrs: 12 mm
• Leņķis: 90 grādi
• Tips: Cauruļveida gredzenveida uzgalis

Kā lietot

Lai uzstādītu Erko KCS90, vispirms noņemiet izolāciju no 120 mm² vara kabeļa gala atbilstošā garumā. Ievietojiet vadītāju pilnībā uzgaļa cauruļveida daļā. Izmantojiet profesionālu hidraulisko vai mehānisko presēšanas instrumentu, kas ir saderīgs ar uzgaļa izmēru, lai veiktu drošu saspiešanu. Pārliecinieties, ka presēšanas matrica atbilst uzgaļa specifikācijām, lai panāktu hermētisku savienojumu. Pēc saspiešanas piestipriniet uzgali pie vēlamā kontakta punkta, izmantojot 12 mm skrūvi, nodrošinot pievilkšanu ar ražotāja norādīto griezes momentu.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka kabeļa šķērsgriezums atbilst 120 mm² specifikācijai
• Pārbaudiet, vai montāžas virsma ir piemērota 12 mm skrūvei
• Pārliecinieties, ka 90 grādu leņķis ir piemērots jūsu kabeļu izvietošanas vajadzībām
• Pārbaudiet, vai jūsu presēšanas instruments ir saderīgs ar cauruļveida vara uzgaļiem

Lietošanas ieteikumi

Vienmēr izmantojiet kalibrētu presēšanas instrumentu, lai nodrošinātu savienojuma integritāti. Izvairieties no uzgaļu atkārtotas izmantošanas pēc to saspiešanas, jo materiāla deformācija sākotnējās uzstādīšanas laikā samazina savienojuma mehānisko izturību.
