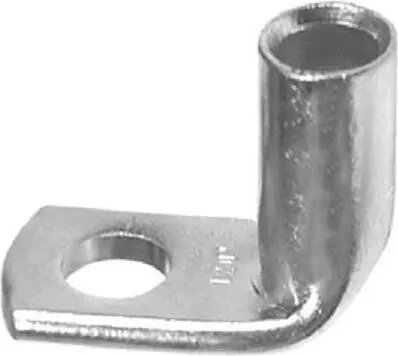

Erko KCS90 vara cauruļveida gredzenveida uzgalis 90° 12mm caurums 95mm²

Erko KCS90 vara cauruļveida gredzenveida uzgalis ir profesionālas kvalitātes elektriskais komponents, kas paredzēts drošiem un efektīviem kabeļu savienojumiem. Ar 90 grādu leņķa dizainu šis uzgalis atvieglo kabeļu izvietošanu ierobežotās vietās, kur taisns savienojums nav iespējams. Tas ir īpaši izgatavots 95 mm² vadītājiem un aprīkots ar 12 mm montāžas caurumu, nodrošinot precīzu atbilstību standarta rūpnieciskajām skrūvēm un tapām. Izgatavots no augstas vadītspējas vara, uzgalis nodrošina izcilu elektrisko veiktspēju un ilgtermiņa uzticamību prasīgos apstākļos.

Priekšrocības

Galvenā Erko KCS90 priekšrocība ir tā izturīgā cauruļveida konstrukcija, kas nodrošina zemu kontakta pretestību un augstu mehānisko izturību. 90 grādu leņķis ļauj optimizēt kabeļu izvietojumu elektriskajos sadales skapjos un iekārtās, samazinot slodzi uz vadītāju un novēršot asus līkumus, kas varētu apdraudēt savienojumu. Augstas kvalitātes vara materiāls ir izturīgs pret koroziju un oksidāciju, saglabājot stabilu elektrovadītspēju ilgstošā laika periodā. Dizains ir optimizēts profesionālai presēšanai, nodrošinot pastāvīgu un pret vibrācijām noturīgu savienojumu, kas atbilst stingriem rūpniecības standartiem.

Piemērots

• Rūpnieciskajām elektroenerģijas sadales sistēmām
• Sadales skapju un vadības paneļu elektroinstalācijai
• Jaudīgām elektriskajām iekārtām
• Komerciālām elektroinstalācijām, kur nepieciešami leņķveida savienojumi

Kad tas var nebūt piemērots

Šis uzgalis nav piemērots vadītājiem, kuru šķērsgriezums atšķiras no 95 mm², jo nepareiza izmēra izmantošana radīs sliktu elektrisko kontaktu un iespējamu pārkaršanu. Tas arī nav paredzēts lietošanai ar vadiem, kas nav izgatavoti no vara, jo, savienojot atšķirīgus metālus, var rasties galvaniskā korozija.

Galvenās specifikācijas

• Materiāls: Augstas vadītspējas varš
• Vadītāja šķērsgriezums: 95 mm²
• Montāžas cauruma diametrs: 12 mm
• Leņķis: 90 grādi
• Tips: Cauruļveida gredzenveida uzgalis

Kā lietot

Lai uzstādītu Erko KCS90, vispirms noņemiet izolāciju no 95 mm² kabeļa gala tādā garumā, kāds nepieciešams uzgaļa čaulā. Pilnībā ievietojiet vadītāju uzgaļa cauruļveida daļā. Izmantojot profesionālu hidraulisko vai manuālo presēšanas instrumentu, kas ir saderīgs ar cauruļveida uzgaļiem, pielietojiet pareizo spiedienu uz čaulu, lai izveidotu drošu savienojumu. Pēc presēšanas nostipriniet gredzenveida galu vēlamajā kontakta punktā, izmantojot 12 mm skrūvi vai tapu, nodrošinot savienojuma pievilkšanu ar ražotāja norādīto griezes momentu.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka vadītāja šķērsgriezums atbilst 95 mm² prasībai
• Pārbaudiet, vai 12 mm montāžas caurums ir saderīgs ar jūsu esošo aprīkojumu
• Apstipriniet, ka 90 grādu leņķis ir nepieciešams jūsu kabeļu izvietojumam
• Izmantojiet atbilstošus presēšanas instrumentus, lai nodrošinātu drošu uzstādīšanu

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka presēšanas instruments ir kalibrēts konkrētajam uzgaļa izmēram, lai novērstu nepietiekamu vai pārmērīgu saspiešanu, kas var izraisīt savienojuma kļūmi vai kabeļa bojājumus.
