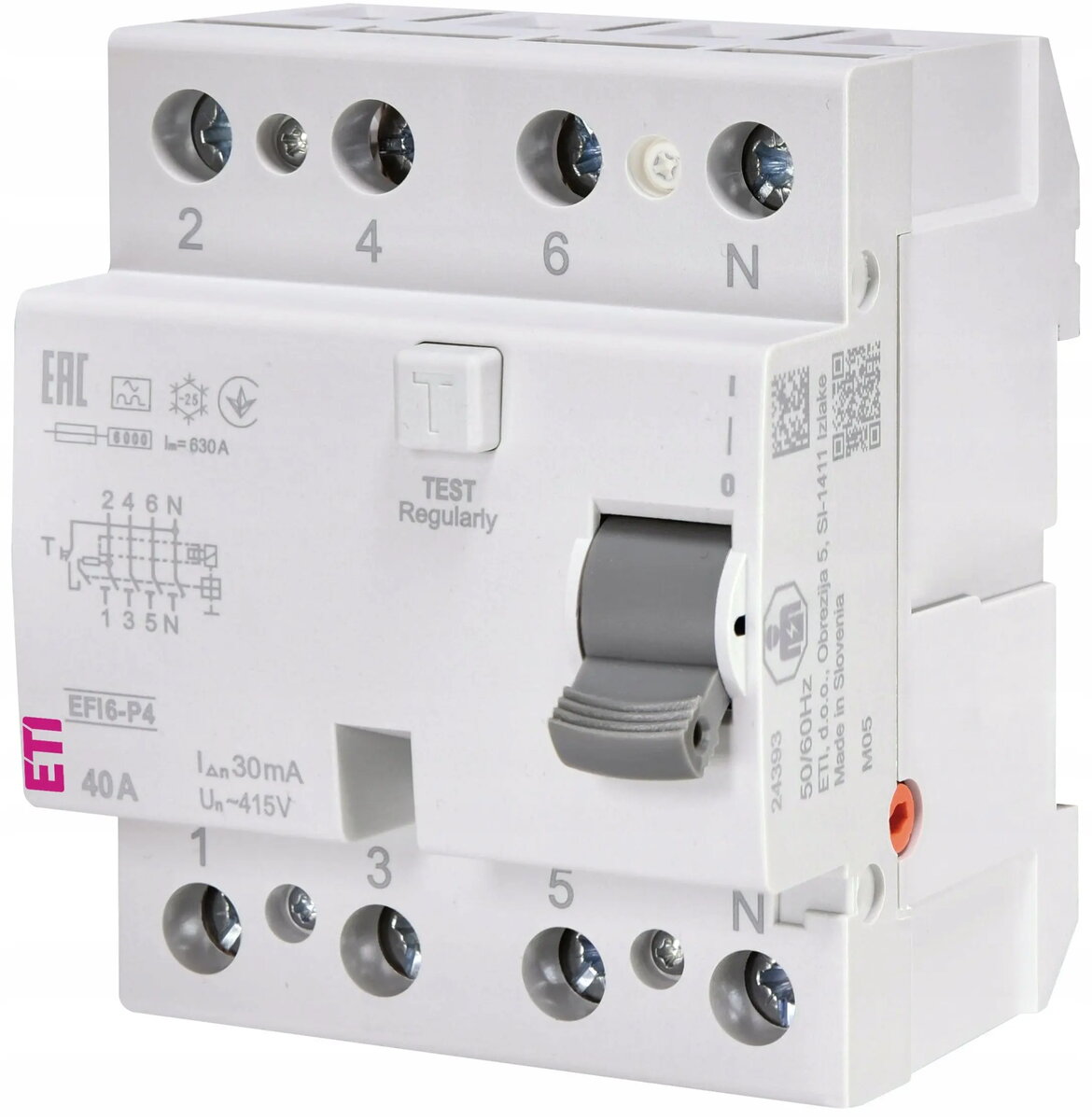

Kārbslēdzis ar noplūdes strāvas aizsardzību ETI EFI6-P4 (3-fāžu) 40 A 30 mA tips A 415 V 50/60 Hz IP20 TH35

Trīsfāžu noplūdes strāvas slēdzis ETI EFI6-P4 nodrošina aizsardzību pret noplūdes un zemējuma strāvām rūpnieciskās un komerciālās sadales sistēmās. Ar nominālo strāvu 40 A un noplūdes iedarbināšanas vērtību 30 mA, Type A ierīce paredzēta personu un aprīkojuma aizsardzībai 415 V tīklos pie 50/60 Hz. Ierīce paredzēta stiprināšanai uz TH35 DIN sliedes un ir ar IP20 aizsardzību, piemērota uzstādīšanai sadales skapjos.

Ieguvumi

Piederums apvieno jutību pret maiņstrāvas un pulsējošas līdzstrāvas noplūdēm (Type A) ar kompaktu trīspolīgu konstrukciju, nodrošinot vienmērīgu aizsardzību visām fāzēm. 30 mA slieksnis nodrošina pamatlīmeņa personāla aizsardzību, savukārt 40 A nomināls ir piemērots parastām atzarēm un barošanas ķēdēm komerciālos un vieglās rūpniecības paneļos. Uzstādīšana uz DIN sliedes un IP20 klase atvieglo integrāciju esošajās sadales sistēmās.

Piemērots

• Personu un aprīkojuma aizsardzībai trīsfāžu sadales skapjos
• Komerciālos un vieglās rūpniecības elektro sadales paneļos un barošanas līnijās
• Vietās, kur nepieciešama jutība pret maiņstrāvas un pulsējošas līdzstrāvas noplūdēm (Type A)
• Uzstādēm ar TH35 DIN sliedi un iekšējo aizsardzību IP20

Kad tas var nebūt piemērots

Šis noplūdes strāvas slēdzis nav paredzēts ārējām vai neatklātām instalācijām, kur nepieciešama augstāka aizsardzības klase pret putekļiem un mitrumu. Tas arī nav piemērots, ja nepieciešama jutība pret tīri līdzstrāvas noplūdēm (Type B) vai citas nominālās vērtības un iedarbināšanas sliekšņi; šādos gadījumos jāizvēlas cita ierīce ar piemērotām īpašībām.

Galvenās specifikācijas

• Poles: trīsfāžu (3-polu)
• Nominālā strāva: 40 A
• Noplūdes iedarbināšanas strāva: 30 mA
• Trigera raksturojums: Type A (noteiktas maiņstrāvas un pulsējošas līdzstrāvas noplūdes)
• Nominālais spriegums: 415 V
• Frekvence: 50/60 Hz
• Uzstādīšana: TH35 DIN sliede (klikstiprinājums)
• Korpusa aizsardzība: IP20 (lietot iekštelpās sadales skapjos)

Kā lietot

Uzstādiet slēdzi uz TH35 DIN sliedes piemērotā sadales skapī ar iekšējo IP20 aizsardzību. Savienojiet trīs fāzes vadus, ievērojot iekārtas shēmu un vietējās elektrodrošības normas, nodrošinot pareizu iekārtu polaritāti un drošību. Zemes un neitrāla savienojumi jāveic atbilstoši montāžas prasībām. Pēc pieslēgšanas veiciet ražotāja ieteiktos pārbaudījumus, lai pārliecinātos par normālu noplūdes sūkšanas darbību. Iekārtu nodod ekspluatācijā tikai pēc savienojumu un stiprinājumu pārbaudes.

Pirms pirkuma apsvērumi

• Pārliecinieties, ka 40 A nomināls un 30 mA jutība atbilst jūsu aizsardzības prasībām
• Pārbaudiet, vai Type A ir piemērots jūsu slodžu profilam un iespējamajām pulsējošām noplūdēm
• Noskaidrojiet, vai sadales skapis atbalsta TH35 DIN sliedes un nodrošina iekšējo IP20 aizsardzību
• Pārbaudiet saskaņojamību ar citiem aizsargierīcēm sadales shēmā

Lietošanas ieteikumi

Veiciet uzstādīšanu un nodošanu ekspluatācijā saskaņā ar valsts elektrotehniskajām normām un ražotāja instrukciju. Regulāri pārbaudiet ierīces darbību, iekļaujot pārbaudes noplūdes sūtībā kā daļu no apkopes plāna sadales aprīkojumam.
