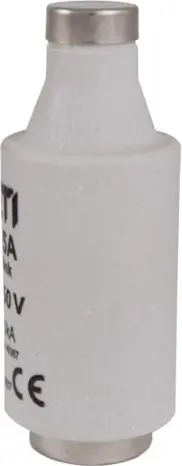

Drošinātāja ievietojums AC/DC ETI 002313405 DIII gG 40A 500V ar statusa indikatoru

ETI 002313405 ir DIII tipa gG drošinātāja ieliktnis, paredzēts gan AC, gan DC ķēdēm ar nominālo strāvu 40 A un nominālo spriegumu 500 V. Ieliktnis nodrošina pilna diapazona gG aizsardzību vispārējiem lietojumiem un ir aprīkots ar statusa indikatoru ātrai vizuālai bojājuma identifikācijai. Izstrādāts montāžai paneļos un skapjos, piemērots kabeļu, iekārtu un ķēžu aizsardzībai rūpnieciskās un komerciālās elektroinstalācijās.

Priekšrocības

Drošinātāja ieliktnis nodrošina gan aizsardzību pret pārslogojumiem, gan pret īssavienojumiem ar gG raksturlīkni. Nominālie parametri 40 A un 500 V padara to piemērotu plašam AC un DC pielietojumu klāstam. Iebūvētais statusa indikators vienkāršo apkopi, nodrošinot tūlītēju vizuālu pārbaudi par izdegušu drošinātāju bez papildu testēšanas rīkiem. DIII izmērs nodrošina vienkāršu uzstādīšanu saderīgos drošinātāju turētājos un sadales iekārtās.

Piemērots

• Barošanas kabeļu un sadales ķēžu aizsardzība rūpniecības paneļos
• Palīg- un vadības ķēžu pārtraukšanas aizsardzība sadales skapjos
• Motora, transformatora un vispārējo iekārtu aizsardzība
• AC un DC sistēmas, kur nepieciešama gG pilna diapazona aizsardzība
• Situācijas, kur ātra vizuāla izdeguša drošinātāja noteikšana ir vēlama

Atslēgas specifikācijas

• Nominālā strāva: 40 A
• Nominālais spriegums: 500 V (piemērots gan AC, gan DC)
• Raksturlīkne: gG (pilna diapazona, vispārēja izmantošana)
• Tips/izmērs: DIII formfaktors
• Iebūvēts statusa indikators vizuālai bojājuma identifikācijai
• Montāža: paneļu un sadales skapju drošinātāju turētāji
• Tipiska izmantošana: kabeļu, iekārtu un ķēžu aizsardzība

Kā lietot

Uzstādiet ETI DIII gG drošinātāja ielikti saderīgā DIII drošinātāja turētājā vai sadales skapja montāžā, ievērojot turētāja ražotāja norādījumus un spēkā esošos elektroinstalācijas standartus. Pirms ieliktnes ievietošanas vai nomaiņas atslēdziet barošanu ķēdē. Pārliecinieties, ka nominālie parametri (40 A un 500 V) atbilst ķēdes prasībām. Pēc uzstādīšanas vērojiet statusa indikatoru; ja indikators rāda sastrēgumu vai izdegušu stāvokli, atslēdziet barošanu un nomainiet drošinātāju ar tādu pašu tipu un nominālu.

Ieteikumi lietošanai

Lietojiet šo ielikti tikai saderīgos DIII turētājos un iekārtās, kas paredzētas tādiem pašiem sprieguma un strāvas parametriem. Izvēlieties drošinātāja nominālu, kas atbilst vadu šķērsgriezumam un aizsargājamajām ierīcēm, un ievērojiet vietējos elektroinstalācijas noteikumus instalēšanā, pārbaudēs un nomaiņā. Sarežģītās instalācijās konsultējieties ar tehnisko dokumentāciju vai kvalificētu elektrikāru.
