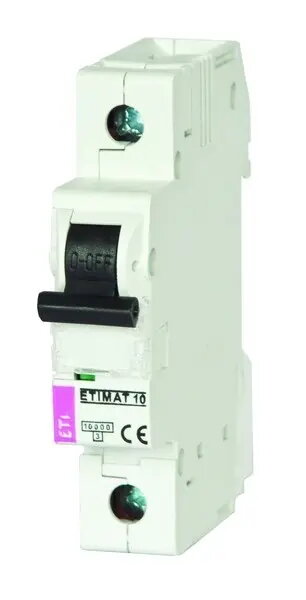

Automātiskais izslēdzējs Eti-Polam ETIMAT10 1P B 10A 10kA AC

Eti-Polam ETIMAT10 vienpolu mini automāts ar B raksturu ir nominālais 10 A spriegums un 10 kA pārtraukšanas spēja maiņstrāvā. Ierīce paredzēta montāžai uz DIN sliedes un nodrošina ķēžu aizsardzību pret pārslogojumiem un īssavienojumiem dzīvojamo un nelielu komerciālu objektu elektroinstalācijās. To izmanto apgaismojuma, kontaktligzdu un mazu sadzīves ierīču aizsardzībai sadales skapjos.

Priekšrocības

ETIMAT10 1P B 10A 10kA AC nodrošina paredzamu siltuma-magnētisko atslēgšanos, kas ir piemērota ķēdēm ar galvenokārt aktīvām slodzēm. 10 kA pārtraukšanas spēja nodrošina drošu īssavienojumu strāvu pārtraukšanu tipiskos mājsaimniecību apstākļos. Kompaktais modulārais korpuss un standarta DIN sliedes montāža atvieglo uzstādīšanu sadales skapjos, bet rokturis ļauj ātri manuāli pārslēgt un redzēt, vai ierīce ir izslēgusies.

Piemērots

• Apgaismojuma ķēžu aizsardzībai mājokļos
• Kontaktligzdu un mazu sadzīves ierīču ķēdēm
• Mazām komerciālām vai biroja instalācijām ar mājas tipa barošanas līmeniem
• Atjaunošanas darbiem un jaunu sadales skapju montāžai ar DIN sliedi

Kad var nebūt piemērots

Vienpolu automāts ar B raksturu nav paredzēts ķēdēm ar lieliem palaišanas strāvas impulsiem vai ar lieliem elektromotoriem, kur piemērotāka būtu C vai D rakstura aizsardzība. Tas neaizvieto noplūdes strāvas aizsardzības ierīces un nav domāts trīsfāzu sistēmu vietā bez atbilstošas daudzpolu koordinācijas. Rūpnieciskos apstākļos, kur nepieciešama lielāka pārtraukšanas spēja, jāizvēlas jaudīgāks aparāts.

Atslēgas specifikācijas

• Poles: vienpolu (1P)
• Atslēgšanās raksturs: B tipa (siltuma-magnētiska, piemērota rezistīvām slodzēm)
• Nominālais strāva: 10 A
• Pārtraukšanas spēja: 10 kA AC
• Montāža: 35 mm DIN sliede
• Aktuators: manuāla svira ar sastrēguma/atslēgšanas indikāciju
• Lietojums: dzīvojamās un vieglas komerciālas ķēdes (apgaismojums, kontaktligzdas)

Kā lietot

Uzstādiet automātu uz standarta 35 mm DIN sliedes sadales skapī, ievērojot vietējos elektroinstalācijas noteikumus. Pievienojiet fāzes vadu ieejas terminālim un izejas vadu izejas terminālim, nodrošinot pareizu skrūvju pievilkšanas momentu un drošu kontaktu. Izmantojiet svira, lai ieslēgtu un izslēgtu ķēdi pie uzstādīšanas un atjaunotu ierīci pēc saspraudes. Pēc uzstādīšanas pārbaudiet aizsargāto ķēdi un ieslēdziet barošanu tikai tad, ja vadi un slodzes ir drošas.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties, ka nominālā strāva un raksturs atbilst jūsu ķēdes slodzes profilam
• Noskaidrojiet, vai 10 kA pārtraukšanas spēja ir pietiekama jūsu tīkla iespējamajai īssavienojuma strāvai
• Pārbaudiet savietojamību ar sadales skapja DIN sliedes izvietojumu un pieejamo modulu platumu
• Noskaidrojiet, vai vietējās normas prasa papildus aizsardzības ierīces (atslēgšanās pēc noplūdes, daudzpolu slēdži)

Iesaka lietošanai

Lietojiet šo automātu apgaismojuma un kontaktligzdu ķēdēs ar galvenokārt rezistīvajām slodzēm; izvairieties no lielu motoru pievienošanas bez rakstura piemērotības novērtējuma. Nodrošiniet atbilstību pārējo aizsardzības ierīču koordinācijai un ievērojiet reģionālās instalācijas prasības.
