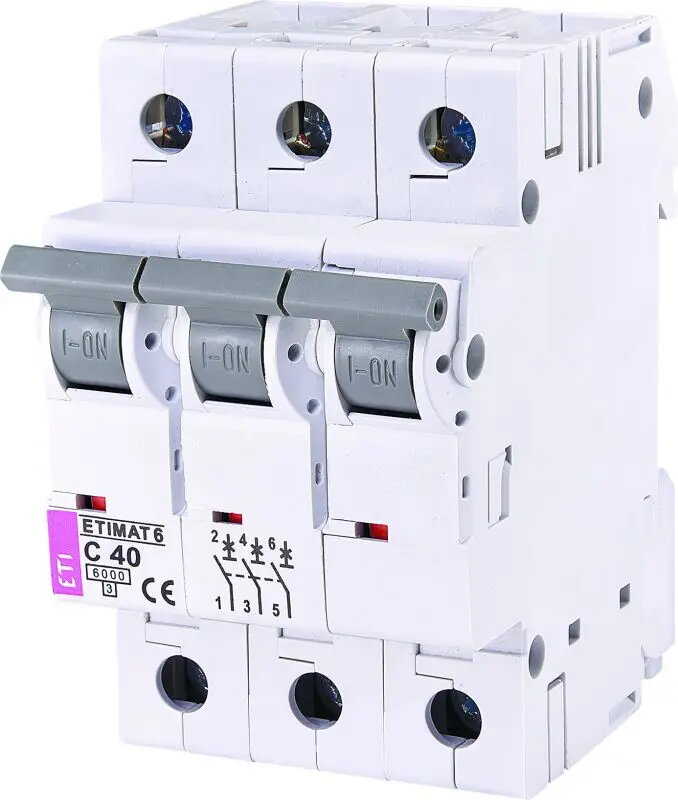

Automātiskais slēdzis 3P C 40A Eti-Polam, modelis 002145520, trīspolains 40 A C-līkne

Trīspolju automātiskais pārtraucējs Eti-Polam modelis 002145520 ar nominālo strāvu 40 A un C raksturlīkni paredzēts trīsfāzu elektroinstalāciju aizsardzībai pret pārspriegumiem un īssavienojumiem. Ierīce izmanto termomagnētisko atslēgšanas mehānismu ar C tipa jutību, kas piemērota vispārējām ķēdēm ar mēreniem iedarbes strāvas pārspriegumiem. Piemērots uzstādīšanai sadales skapjos dzīvojamās, komerciālās un vieglās rūpniecības vidēs, kur nepieciešama koordinēta aizsardzība un droša strāvas pārtraukšana kļūmes gadījumā.

Priekšrocības

Šis trīspolju pārtraucējs nodrošina vienlaicīgu visu triju fāžu atslēgšanu avārijas situācijās, samazinot fāžu nelīdzsvarotību un iekārtu bojājumu risku. C raksturlīkne nodrošina līdzsvaru starp jutību pret īssavienojumiem un tolerance pret īslaicīgiem palaišanas strāvas triecieniem, piemēram, motoru un apgaismojuma gadījumā. Kompakta modulārā uzbūve atvieglo uzstādīšanu uz standarta DIN sliedes un integrāciju sadales panelī.

Piemērots

• Trīsfāzu atzarojumu aizsardzībai dzīvojamo un komerciālo ēku sadales skapjos
• Ķēdēm, kas baro motorus, apkures, ventilācijas un kondicionēšanas iekārtas ar mērenu palaišanas strāvu
• Viegla rūpnieciskā izmantošanā, kur nepieciešama koordinēta trīspolju aizsardzība
• Esošu aizsardzības ierīču nomaiņai vai modernizācijai trīsfāzu sistēmās

Atslēgas specifikācijas

• Polu skaits: 3 (trīspolju)
• Nominālā strāva: 40 A
• Saprāšanas raksturlīkne: C tipa (termomagnētiska)
• Mērķis: aizsardzība pret pārslogošanos un īssavienojumiem trīsfāzu ķēdēm
• Montāža: modulārs korpuss uz DIN sliedes
• Vadība: manuāla slēdzis ieslēgšanai/izslēgšanai un trieciena atiestatīšanai

Kā lietot

Pārliecinieties, ka pārtraucēja nominālā strāva un C raksturlīkne atbilst aizsargājamās slodzes prasībām un selektivitātes shēmai. Uzstādiet pārtraucēju uz atbilstošas DIN sliedes sadales skapī un pievienojiet fāzu vadus pie augšējām klemēm, bet slodzes vadus pie apakšējām, ievērojot pareizu fāzu secību un ieteikto pievilkšanas momentu. Pēc pieslēgšanas ieslēdziet ierīci un pārbaudiet ķēdi bez slodzes; veiciet izolācijas un ķēdes nepārtrauktības pārbaudes pirms barošanas pievienošanas. Ja notiek saspiešana, vispirms novērsiet kļūmes cēloni, pirms atiestatāt pārtraucēju.

Lietošanas ieteikumi

Lai nodrošinātu drošu darbību, lietojiet pārtraucēju tā nominālo parametru robežās, saskaņojiet to ar citiem aizsargierīcēm un ievērojiet vietējos elektroinstalācijas normatīvus un standartus uzstādīšanas un apkalpošanas laikā.
