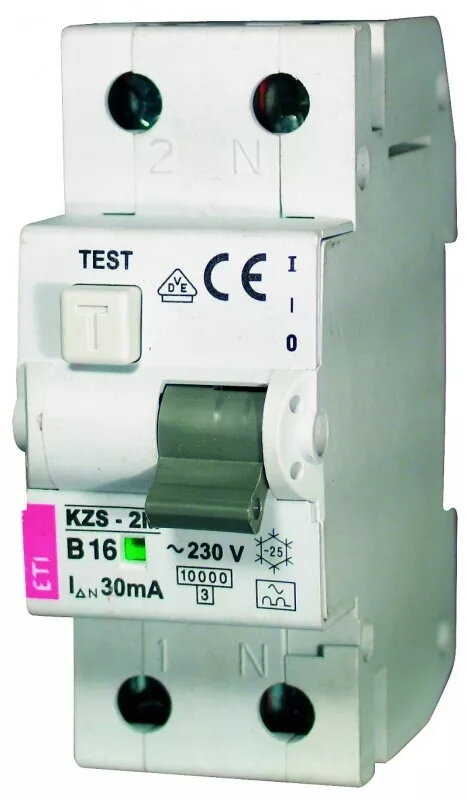

Noplūdes un pārsprieguma izslēdzējs Eti-Polam KZS-2M 2P 16A B 0,03A AC tips (MPN 002173104)

Eti-Polam KZS-2M 2P 16A B 0.03A tipa AC ir divpolu diferenciālais slēdzis ar iebūvētu pārslodzes un īssavienojuma aizsardzību, paredzēts dzīvojamo ēku un nelielu komerciālu objektu elektroinstalācijām. Ierīce apvieno pārslodzes/īs­savienojuma aizsardzību ar zemējuma noplūdes detektēšanu ar 30 mA jutību, nodrošinot aizsardzību apgaismojuma līnijām, kontaktligzdām un atzariem pret pārslogojumu, īssavienojumiem un bīstamām noplūdēm.

Priekšrocības

Komponents apvieno diferenciālo aizsardzību un magneto‑termisko pārslodzes aizsardzību vienā kompaktā modulī, kas samazina nepieciešamo ierīču skaitu sadales skapī. B tipa raksturlīkne nodrošina piemērotu atslēgšanos pie mēreniem palaišanas strāvas pārspriegumiem, kas raksturīgi mājsaimniecības un komerctehnikai. 30 mA jutība nodrošina personas aizsardzību pret netiešu kontaktu un samazina elektrošoka risku. Divpolu izpildījums ļauj vienlaicīgi atslēgt fāzi un nulli drošai apkopes veikšanai.

Piemērots

• Apkures un apgaismojuma līniju aizsardzībai mājās un mazās biroju telpās
• Kontaktligzdu ķēdēm, kas baro vispārīgus sadzīves ierīces
• Atzaru ķēdēm nelielos sadales skapjos
• Vietām, kur nepieciešama 30 mA personu aizsardzība pret noplūdēm

Atslēgvērtības specifikācijas

• Polu skaits: 2 (divpolu atslēgšana)
• Nominalais strāvas stiprums: 16 A
• Atslēgšanās raksturs: B tips (piemērots tipiskām palaišanas strāvām)
• Noplūdes jutība: 0.03 A (30 mA), AC tips (maiņstrāvas noplūdes)
• Funkcijas: kombinēta diferenciālā aizsardzība un pārslodzes/īs­savienojuma aizsardzība

Kā lietot

Uzstādiet ierīci uz DIN sliedes sadales skapī atbilstoši vietējiem elektrodrošības noteikumiem. Pievienojiet barošanas un slodzes vadus pie marķētajām kontaktpunktiem, nodrošinot pareizu fāzes un nulles savienojumu divpolu atslēgšanai. Pārliecinieties, ka nominālais strāvas stiprums un raksturlīkne atbilst aizsargājamajai ķēdei un ka aizsardzības ierīces ir savstarpēji saskaņotas. Veiciet izolācijas un savienojumu pārbaudes pirms enerģijas piegādes, pēc tam pārbaudiet diferenciālā tripa darbību, izmantojot testa pogu vai atbilstošu testēšanas aprīkojumu uz 30 mA.

Ieteikumi lietošanai

Lietojiet šo ierīci galarezultātu ķēdēs, kur nepieciešama gan pārslodzes aizsardzība, gan zemējuma noplūdes detektēšana. Neizmantojiet to vietās ar paredzamām līdzstrāvas komponentēm noplūdēs vai stipri izkropļotām strāvām bez ierīcēm, kas paredzētas šādiem apstākļiem. Regulāri pārbaudiet diferenciālā tripa darbību saskaņā ar normatīviem un nomainiet ierīci, ja konstatēti mehāniski bojājumi vai elektriskas darbības traucējumi.
