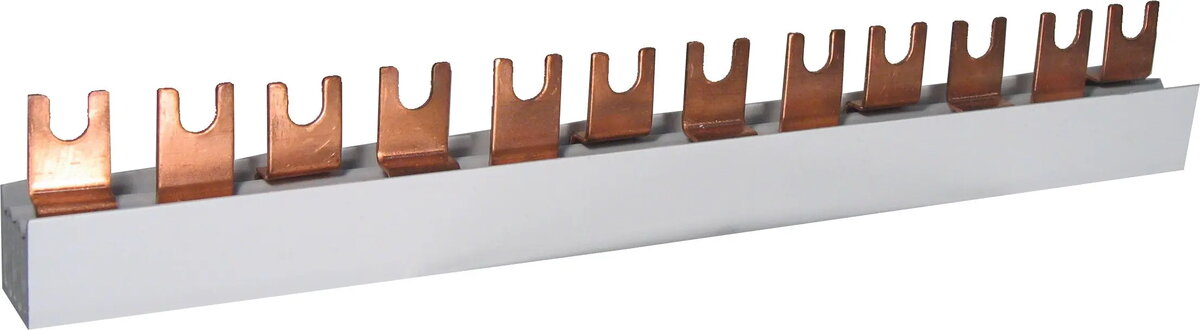

Savienojuma sliede dakšveida 3P 80A 12 mm² 18 moduļi ETI-Polam IZ12/3F/18

Eti-Polam IZ12/3F/18 dakšveida savienojuma sliedes risinājums trīspolai savienojumam uz sadales skapjiem un modulāriem ierīcēm. Tā atbilst nominālajam strāvam 80 A un paredzēta vadiem līdz 12 mm². Sliede aizņem 18 DIN moduļu platumu, nodrošinot kompakto un stabilo savienojumu automātiskajiem slēdžiem un citiem moduļu aizsargierīcēm dzīvojamo māju un nelielu komerctelpu instalācijās.

Priekšrocības

Dakšveida savienojums ļauj ātri un uzticami pieslēgties ierīču kontaktu skavām un samazina uzstādīšanas laiku. Saskaņotība ar standarta moduļu izvietojumu veicina kārtīgu vadu izvietojumu trīs polu garumā. 80 A nominālais strāvas līmenis un iespēja pievienot vadu šķērsgriezumu līdz 12 mm² pielāgo šo sliedi biežāk sastopamām elektroinstalācijas shēmām bez adapteriem. Cieta konstrukcija nodrošina minimālu kustību un konsekventu kontaktu ekspluatācijas apstākļos.

Piemērots

• Trīspolu automātisko slēdžu montāža dzīvojamo ēku sadales skapjos
• Komplektiem komerciālajos skapjos ar 18 moduļu izvietojumu
• Esošu dakšveida savienojumu nomaiņai vai pagarināšanai
• Instalācijām ar vadiem līdz 12 mm² un slodzi līdz 80 A uz polu

Kad tas var nebūt piemērots

Šī sliede nav piemērota situācijām, kur nepieciešama lielāka strāva par 80 A vai kad tiek izmantoti vadi, kuru šķērsgriezums pārsniedz 12 mm². Tā ir paredzēta 18 moduļu platumam; sadales skapjos ar atšķirīgu moduļu izvietojumu vai nemodulārā iekārtojumā var būt nepieciešami citi risinājumi. Ja darba vide prasa īpašus korozijas, vibrācijas vai temperatūras nosacījumus, pārbaudiet atbilstību normatīviem.

Atslēgas specifikācijas

• Polu skaits: 3 (trīspolu)
• Nominālā strāva uz polu: 80 A
• Maksimālais vada šķērsgriezums: 12 mm²
• Aizņemto platumu: 18 DIN moduļi
• Savienojuma veids: dakša (lopata) termināļi

Kā lietot

Novietojiet sliedi sadales skapī tā, lai dakšveida kontakti sakristu ar atbilstošo trīspolu ierīču klemēm. Pirms uzstādīšanas izslēdziet barošanu. Ievietojiet vadu terminālā vai uzklājiet sliedes dakšu uz ierīces klemēm un pievelciet skrūves atbilstoši ražotāja norādītajam griezes momentam. Pēc uzstādīšanas pārbaudiet mehānisko stiprinājumu un elektrisko nepārtrauktību, un tikai pēc tam ieslēdziet barošanu.

Kas jāņem vērā pirms pirkšanas

• Pārliecinieties, ka skapja moduļu izvietojums atbilst 18 moduļu platumam
• Apstipriniet, ka nepieciešamais strāvas līmenis nepārsniedz 80 A
• Pārliecinieties, ka vadu šķērsgriezums nepārsniedz 12 mm²
• Pārbaudiet skrūvju izmēru un klemu ģeometriju saderību ar ierīcēm

Ieteikumi lietošanai

Izmantojiet sliedi iekštelpās sausos sadales skapjos un ievērojiet vietējos elektrodrošības noteikumus. Pievelciet klemes ieteiktajā griezes momentā, novietojiet vadus tā, lai izvairītos no mehāniskas slodzes uz dakšveida savienojumiem, un veiciet nepārtrauktības un izolācijas pārbaudes pēc uzstādīšanas.
