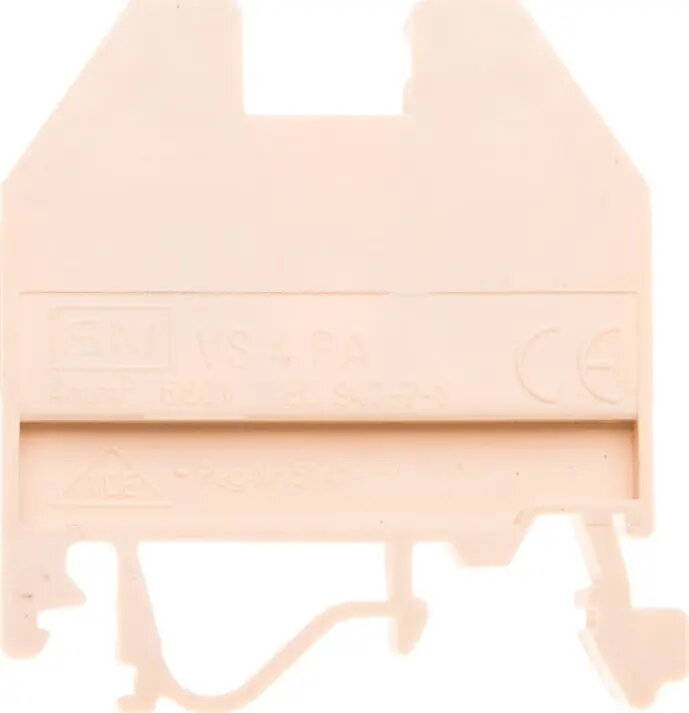

Skrūvju spailes savienotājs (sliede) Eti-Polam VS 4, 4 mm², bēšs

Eti-Polam VS 4 ir skrūvveida termināla savienotājs paredzēts montāžai uz DIN sliedes. Bēšā korpusa konstrukcija nodrošina elektrisko izolāciju, un skrūvju spiedes mehānisms atbalsta vadu šķērsgriezumu līdz 4 mm². Šāds terminālis ir piemērots sadales skapjiem, vadības paneļiem un citām elektroinstalācijām, kur nepieciešama droša, atkārtoti atverama savienojuma vieta.

Priekšrocības

Skrūvveida savienojums nodrošina stabilu kontaktu un vienkāršu vadu ievietošanu vai noņemšanu. DIN sliedes stiprinājums atvieglo uzstādīšanu un integrāciju sadales sistēmās. Bēšais korpuss sniedz vizuālu konsekvenci paneļos, kā arī aizsardzību un izolāciju savienojuma vietai.

Piemērots

• Varu pēdējās un atzaru izveidei vara vadītājiem līdz 4 mm² sadales un vadības paneļos
• DIN sliedes montāža mājsaimniecību un vieglās rūpniecības elektroinstalācijās
• Esošo savienotāju vai sliedju paplašināšanai vai remontam
• Situācijām, kur nepieciešams skrūvveida, atkārtoti lietojams terminālis kompaktā izpildījumā

Kad tas var nebūt piemērots

Terminālis nav paredzēts vadītājiem, kuru šķērsgriezums pārsniedz 4 mm², un var neatbilst prasībām, ja nepieciešami krimpējami vai atsperu spiedes savienojumi. Tas arī var nebūt piemērots vidēm ar spēcīgām vibrācijām vai īpašām sertifikācijas prasībām, ja šīs īpašības netiek apstiprinātas atbilstoši normām.

Galvenās specifikācijas

• Montāžas veids: DIN sliede
• Savienojuma veids: skrūvveida spiedes
• Maksimālais vadītāja šķērsgriezums: 4 mm²
• Korpusa krāsa: bēša
• Tipiska lietošana: sadales skapji, vadības paneļi, termināļu rindas

Kā lietot

Piespiediet termināli pie saderīgas DIN sliedes līdz tas nostājas vietā. Noņemiet izolāciju no vada gala atbilstoši elektroinstalācijas standartiem, ievietojiet vadu terminālā un pievelciet skrūvi ar ieteikto griezes momentu, lai nodrošinātu drošu kontaktu. Ja izmanto daudzvadu vadus, ieteicams izmantot uzspiesto uzgali (gofru) pirms ievietošanas. Lai noņemtu vadu vai termināli no sliedes, atbrīvojiet skrūvi un izņemiet termināli pēc atslēgšanas no sprieguma.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties, ka vadītāja šķērsgriezums nepārsniedz 4 mm²
• Pārbaudiet DIN sliedes izmēru un pieejamo vietu panelī
• Novērtējiet vibrācijas, vides aizsardzības un sertifikācijas prasības jūsu instalācijai
• Izlemiet, vai nepieciešami uzgaļi vai izolētas uzmavas daudzvadu vadiem

Lietošanas ieteikumi

Darbojieties saskaņā ar vietējiem elektroinstalācijas noteikumiem un ieteiktajiem skrūvju pievilkšanas momentiem. Izmantojiet uzmavas daudzvadu vadiem, lai uzlabotu kontakta uzticamību. Regulāri pārbaudiet savienojumu stiprību kritiskās ķēdēs un pārliecinieties par pareizu termināļa sēdēšanu uz DIN sliedes.
