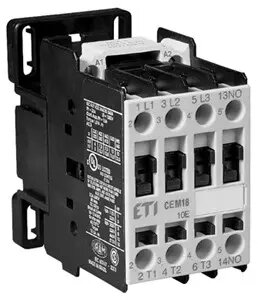

Jaudas kontaktors Eti-Polam CEM18.10-230V-50/60Hz 18A 3P 230V AC 1 NO 0R

Strāvas kontaktors Eti-Polam CEM18.10-230V-50/60Hz 18A 3P 230V AC 1 NO 0R ir kompakts trīspolju kontaktors, paredzēts 230 V maiņstrāvas ķēžu pārslēgšanai. Spole ir ar nominālo spriegumu 230 V pie 50/60 Hz, un nominālā pārslēgšanas strāva ir 18 A. Ierīcei ir viens normāli atvērts kontakts, un tās konstrukcija ir piemērota uzstādīšanai rūpnieciskos un komerciālos sadales skapjos ar ierobežotu vietu.

Priekšrocības

Kontaktors apvieno kompaktu formu un skaidru trīspolju pārslēgšanas shēmu, kas vienkāršo vadu pieslēgumu gan vienfāzes, gan trīsfāžu vadības ķēdēm. 230 V AC spole, kas darbojas pie 50 un 60 Hz, nodrošina plašu pielietojumu. Nominālais 18 A strāvas rādītājs un viens normāli atvērts kontakts padara ierīci piemērotu mazāku elektrisko motoru, pretestības slodžu un apgaismojuma tiešai vadībai, saglabājot paredzamu darbību un ērtu montāžu standarta skapjos.

Piemērots

• Mazo elektromotoru un motorstarteru pārslēgšanai
• Sildītāju un pretestības slodžu vadībai komerciālās instalācijās
• Apkārtējā apgaismojuma un palīgslodžu pārslēgšanai sadales paneļos
• Lietojumiem, kuriem nepieciešami kompakti DIN sliedes kontaktori vietu ierobežotos paneļos

Atslēgas specifikācijas

• Polu skaits: 3
• Nominālais darba spriegums: 230 V AC
• Spoles spriegums un frekvence: 230 V AC, 50/60 Hz
• Nominālā strāva: 18 A
• Kontaktu konfigurācija: 1 normāli atvērts (1 NO)
• Montāžas veids: panelī vai uz DIN sliedes, kompakts korpuss

Kā lietot

Uzstādiet kontaktoru piemērotā elektriskā skapī vai uz DIN sliedes saskaņā ar vietējiem elektrodrošības noteikumiem. Pārliecinieties, ka pirms pieslēgšanas barošana un vadības vadi ir bez sprieguma. Pieslēdziet 230 V AC barošanu pie spoles spailēm un izkārtojiet slodzes vadus caur trim galvenajiem poliem, ievērojot pareizu fāžu secību. Lietojiet atbilstošus aizsargierīces, piemēram, automātiskos slēdžus vai drošinātājus, kuri atbilst 18 A nominālam un gaidāmajai ieslēgšanas strāvai. Pēc pieslēgšanas uzliekot vadību spolei, pārbaudiet, vai kontakti pareizi slēdzas.

Ieteikumi lietošanai

Izvēlieties aizsargierīces un vadus ar šķērsgriezumu, kas atbilst slodzes īpašībām un vietējiem normatīviem. Motoru vadīšanai izmantojiet termisko un pārsprieguma aizsardzību, ņemot vērā palaišanas strāvas. Pārbaudiet apkārtējās vides temperatūru un montāžas apstākļus, lai nodrošinātu kontaktora uzticamu ilgtermiņa darbību.
